Studiový kondenzátorový mikrofon Neumann CMV563

Velkomembránový studiový kondenzátorový elektronkový mikrofon Neumann CMV563 se začal dovážet do naší republiky kolem r. 1955. Jeho výroba byla ukončena v r. 1972. Byl určen zejména pro nahrávání v rozhlasových, televizních a filmových studiích a často používán také v divadlech. Pro své kvality byl mezi profesionálními zvukaři velmi oblíben a používán pro svůj čistý a příjemný zvuk. Dodnes se zachovalo mnoho funkčních kusů a tak jej stále můžeme potkat ve vybavení rozličných nahrávacích studiích. Pro všechny příznivce přináším technický popis kdysi dovážené sestavy, schémata zapojení a charakteristiky jednotlivých výměnných mikrofonních vložek.

  NEUMANN Gefell CMV 563 "Sound & Recording", 05. 2006, deutsch
  fotografie a další zajímavosti

VŠEOBECNÉ ÚDAJE:
Výrobce: G. Neumann & Co., Gefell/Vogtl - NDR
Tovární typ: CMV 563
Použití: studiový provoz
Váha: 330 g
Rozměry: ø 42 x 120 mm
Povrchová úprava: kryt stříkán kladívkovým lakem

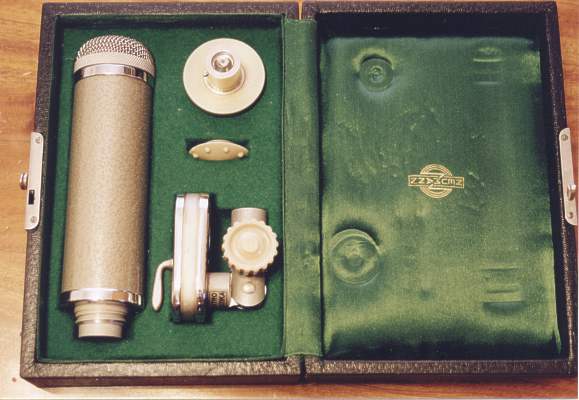

Sestava mikrofonu CMV563

PŘÍSLUŠENSTVÍ:
- Napaječ N 57
- Mikrofonní vložka M 55 K (kulová směrová charakteristika, citlivost = 1,5 mV/mikrobar, připojení na předzesilovač závitem M 18 x 1
- G/B spojka (redukce pro připojení mikrofonních vložek M7, M8 nebo M9)
- Kabel C56 s konektory pro připojení předzesilovače k napaječi N 57 (délka 10m)
- Výstupní kabel s konektorem (délka 5m)
- Mikrofonní vložka M7 (ledvinová charakteristika, citlivost 0,8 mV/mikrobar)
- Mikrofonní vložka M8 (osmičková charakteristika, citlivost 0,9 mV/mikrobar)
- Mikrofonní vložka M9 (kulová charakteristika, citlivost 0,8 mV/mikrobar)
- Držák mikrofonu MH 55 (se závitem 1/2")

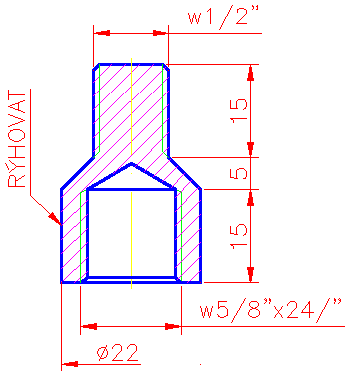

Vzhledem k tomu, že mikrofonní stativy se závitem 1/2" se dnes nevyrábějí, uvádím nákres pro výrobu redukce. Závit 1/2" je zde redukován na používaný závit 5/8", který lze již běžně užívanou redukcí zredukovat i na menší závit 3/8".

ELEKTRICKÉ HODNOTY:
(Měřeno při 1000Hz, vstup předzesilovače zatížen náhradní kapacitou 80 pF - výstup zatížen odporem 200 ohm)
Citlivost: cca 1 mV/mikrobar
Frekvenční charakteristika: 30 Hz - 20 000 Hz ± 3 dB
Směrová charakteristika: měnitelná výměnou mikrofonní vložky
Výstupní impedance: 200 ohm (symetrický výstup)
Osazení: 1 x EC 92

TECHNICKÉ ZVLÁŠTNOSTI:
- Délka mikrofonního kabelu může být až 100m
- Změnu směrové charakteristiky lze rychle provést výměnou mikrofonní vložky
- Kabely jsou zakončeny pětipólovými konektory Neumann NS 66
- Speciálně vybrané elektronky EC 92 (minimální šum a mikrofonie) dodává přímo výrobce mikrofonu. V žádném případě nelze použít běžné elektronky EC 92!
- Napaječ N 57 má stabilisovaný anodový zdroj
- Žhavící napětí elektronky je nutno nastavit na 5,8 Vss (odporem 50 ohm v napaječi)
- Napaječ N 57 musí být uzemněn na "čistou" zem a nesmí být spojen s nulovým vodičem
- Mikrofonní vložky M7, M8 a M9 mají bajonetový závit a připojují se k předzesilovači přes redukci (GB spojka)

Schema zapojení předzesilovače

Mikrofonní vložka M 55K

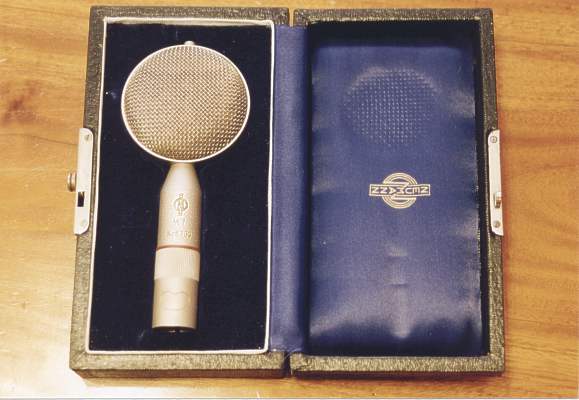

Mikrofonní vložka M7

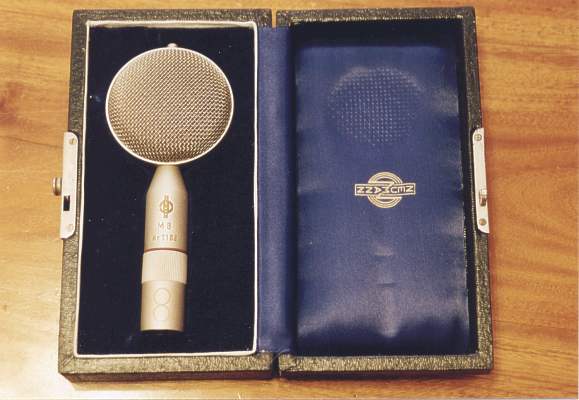

Mikrofonní vložka M8

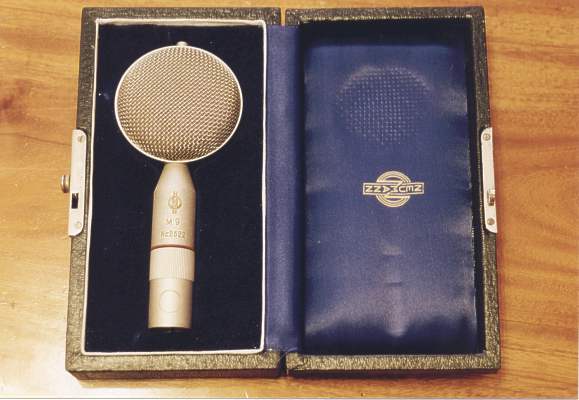

Mikrofonní vložka M9

  Elektronka EC92
  Elektronka 6AB4
