Napaječ N692 pro kondenzátorový mikrofon R-F-T MV692

Napaječ N 692 byl určený pro napájení dvojice předzesilovačů kondenzátorových mikrofonů MV 692 výroce VEB MIKROFONTECHNIK GEFELL - DDR.

Rozměry: 118 x 120 x 218 mm
Váha: 1580 g

Napaječ obsahuje dvojitý mikrofonní předzesilovač s regulací výstupního napětí s tlačítkem pro vypnutí signálu (MUTE). Na rozdíl od napaječe N690 tlačítka nejsou podsvětlená.

  Originál manuálu N 692

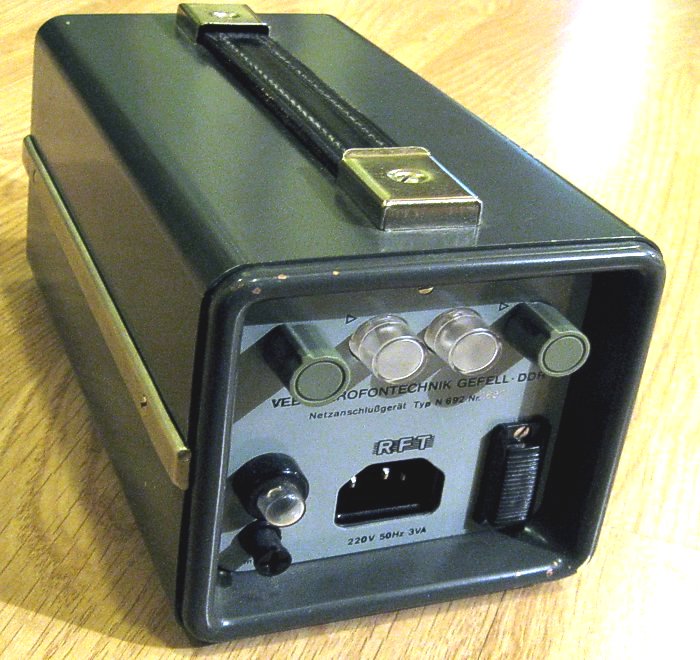

Napaječ R-F-T DDR N 692 Nr. 2682

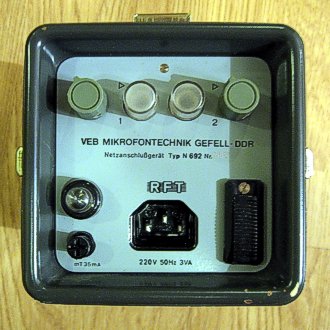

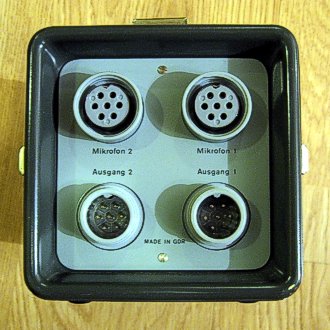

Napaječ R-F-T DDR N 692 Nr. 2682 - čelní pohled      Napaječ R-F-T DDR N 692 Nr. 2682 - zadní pohled

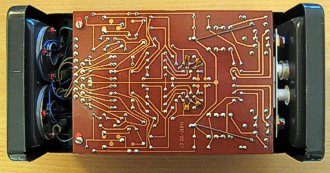

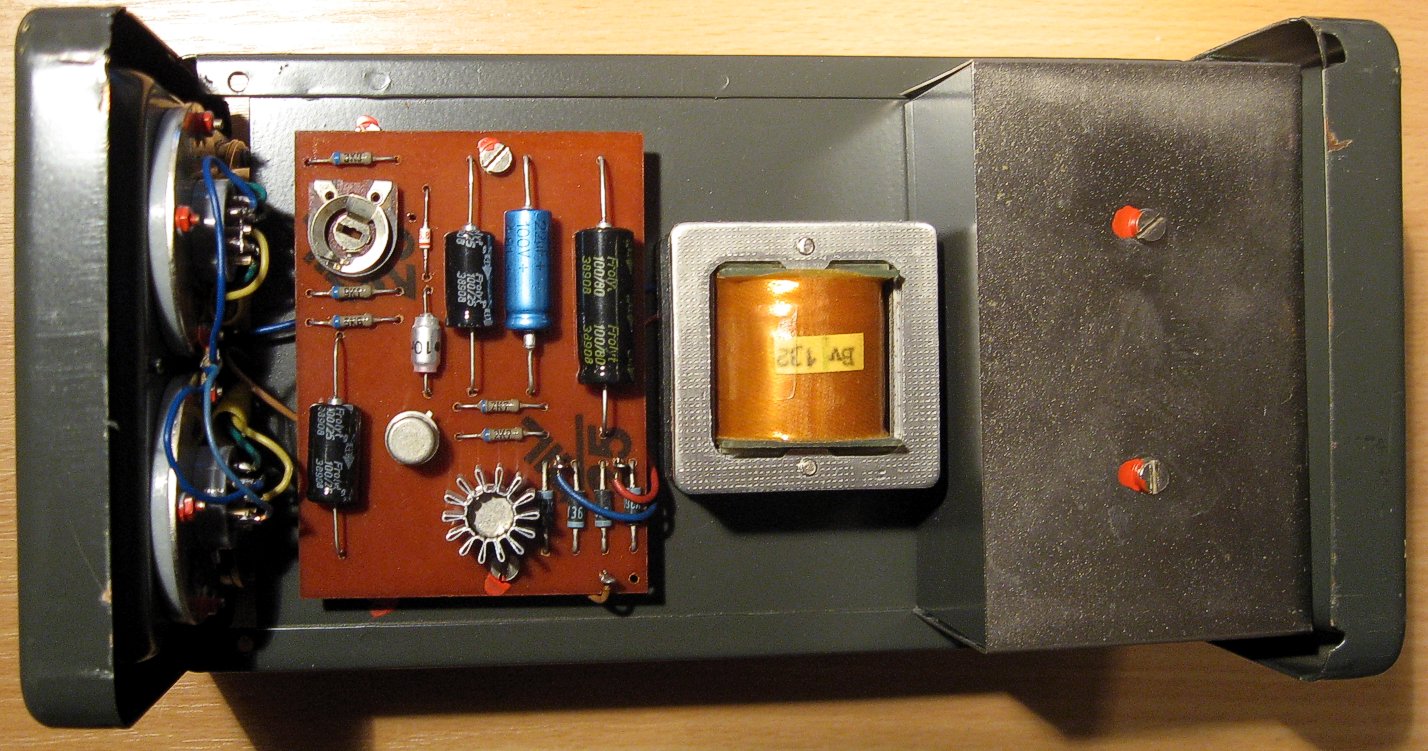

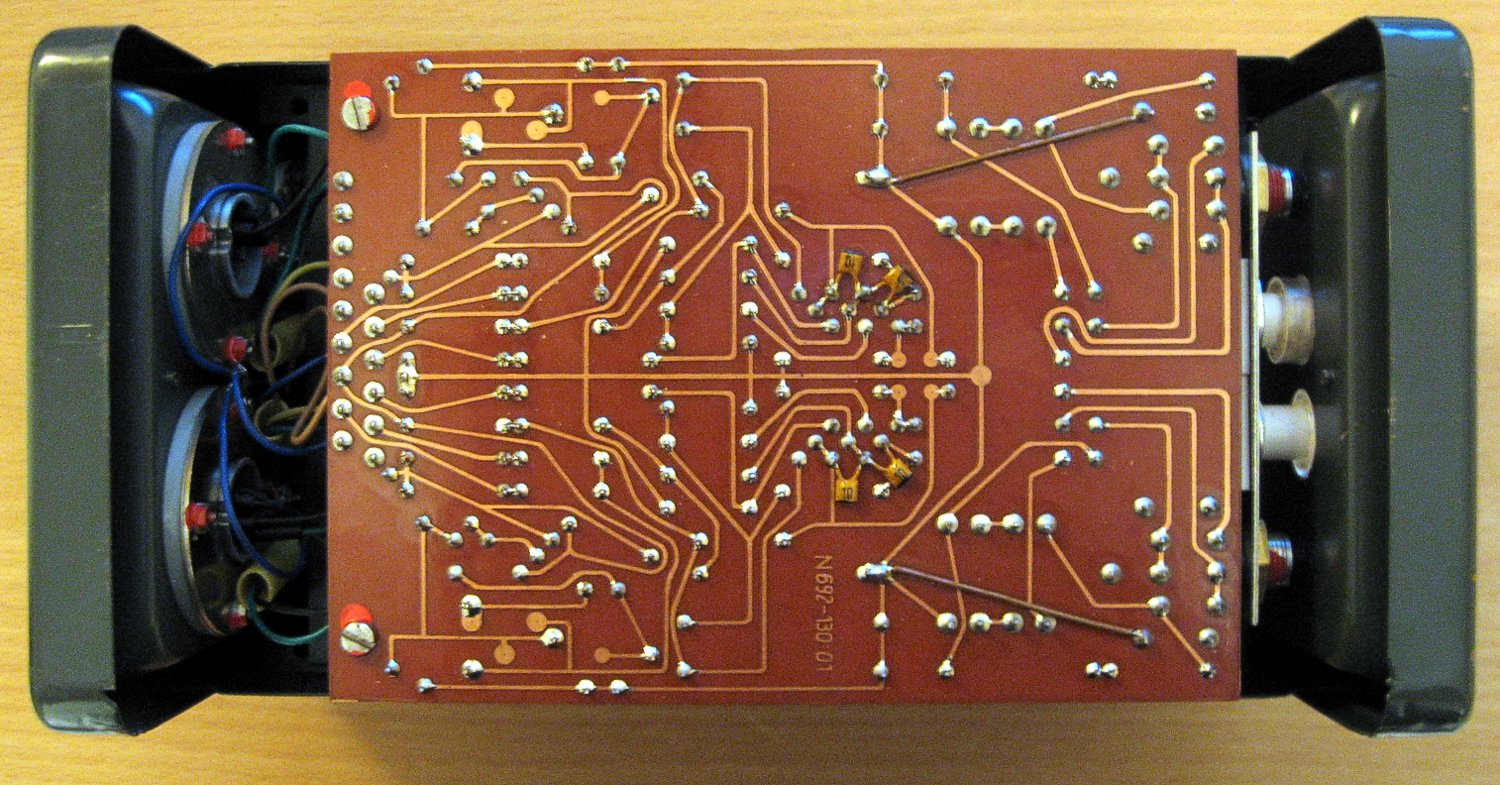

Odkrytovaný napaječ R-F-T DDR N 692 Nr. 2682 - horní pohled    Částečně odkrytovaný napaječ R-F-T DDR N 692 Nr. 2682 - pohled na součástky

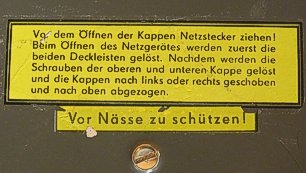

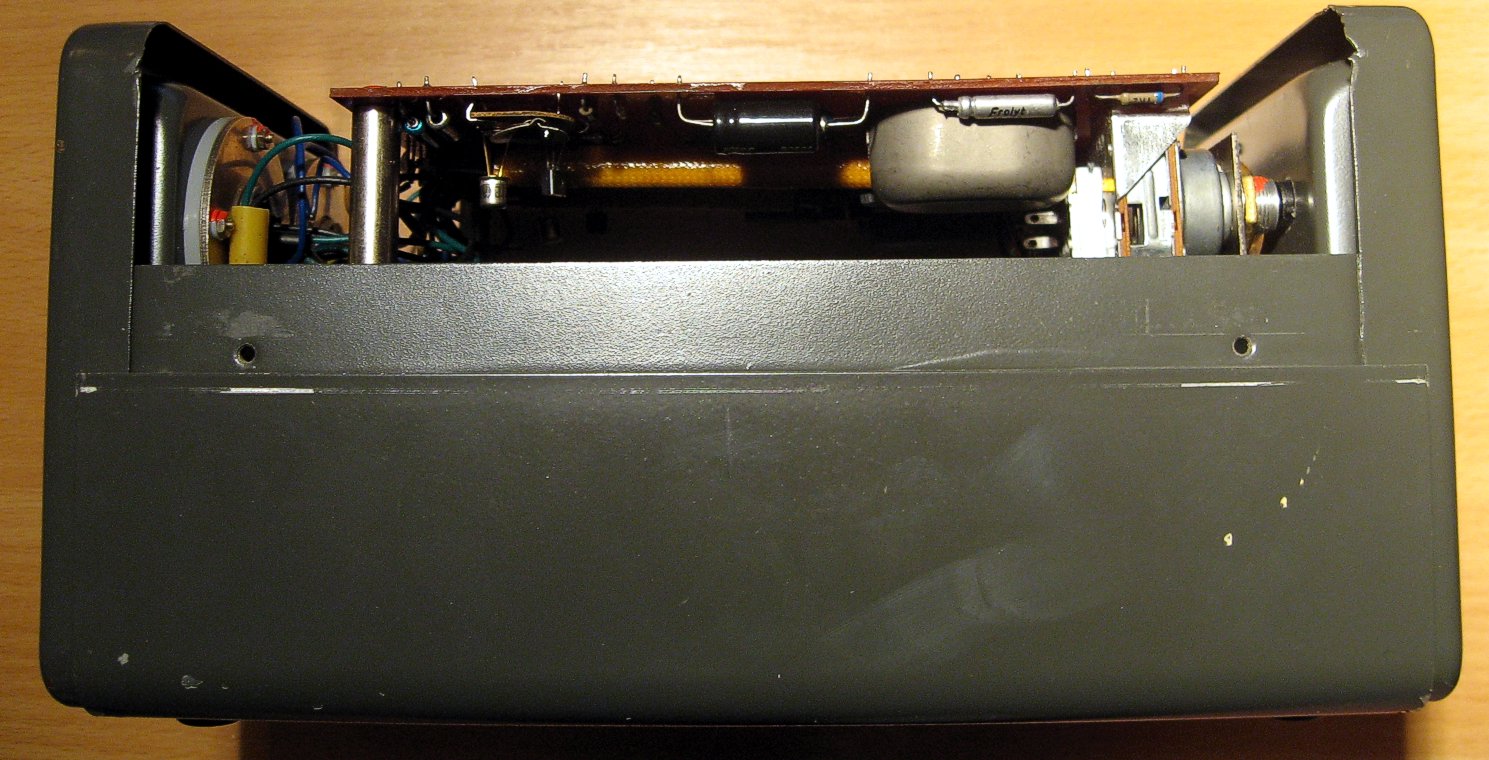

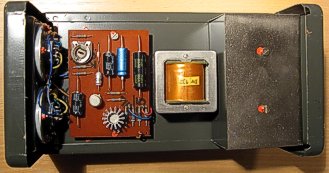

Odkrytovaný napaječ R-F-T DDR N 692 Nr. 2682 - pohled dolní    Napaječ R-F-T DDR N 692 No. - zachovalá samolepka na spodním krytu

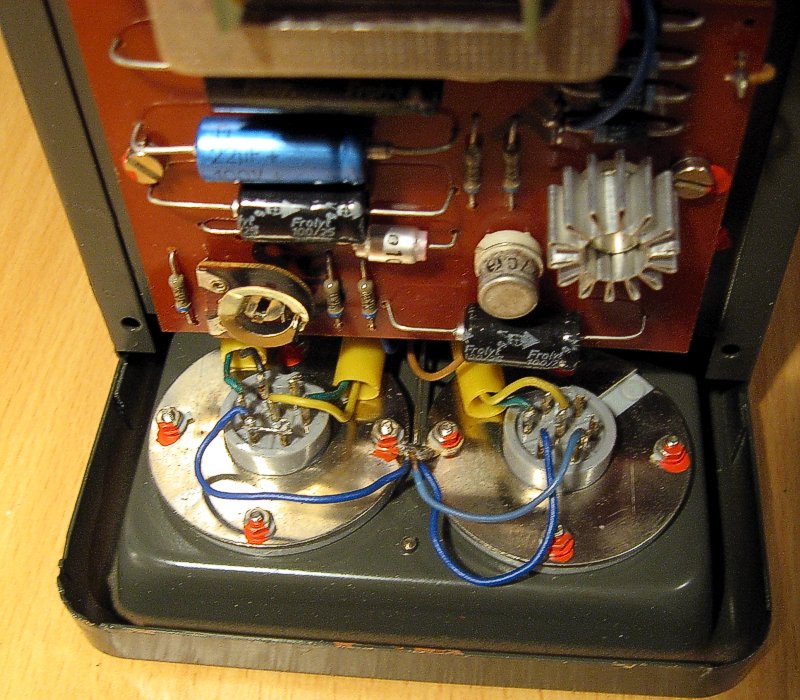

Odkrytovaný napaječ R-F-T DDR N 692 Nr. 2682 - detail Konektor RFT NS104 Konektor RFT NS105 Konektory RFT NS104 a NS105 nejsou záměnné s konektory Neumann NS84 a NS85 (pro CMV563 apod.) i když jsou si velmi podobné a k záměně svádí.
Konektory RFT jsou vyrobeny z plastu.

Vyobrazený vzorek je kompletně funkční.
