Profesionální reportážní magnetofon NAGRA III

Páskový magnetofon NAGRA III byl pro reportážní účely používán mj. v tehdy Československém rozhlase a televizi v 70-tých a 80-tých letech. Jako záznamové medium byl požíván komerční magnetofonový 1/4' pásek. Rychlost posuvu pásku byla až 38 cm/s. Záznam je monofonní celostopý.

NAGRA III Nr. 61 773

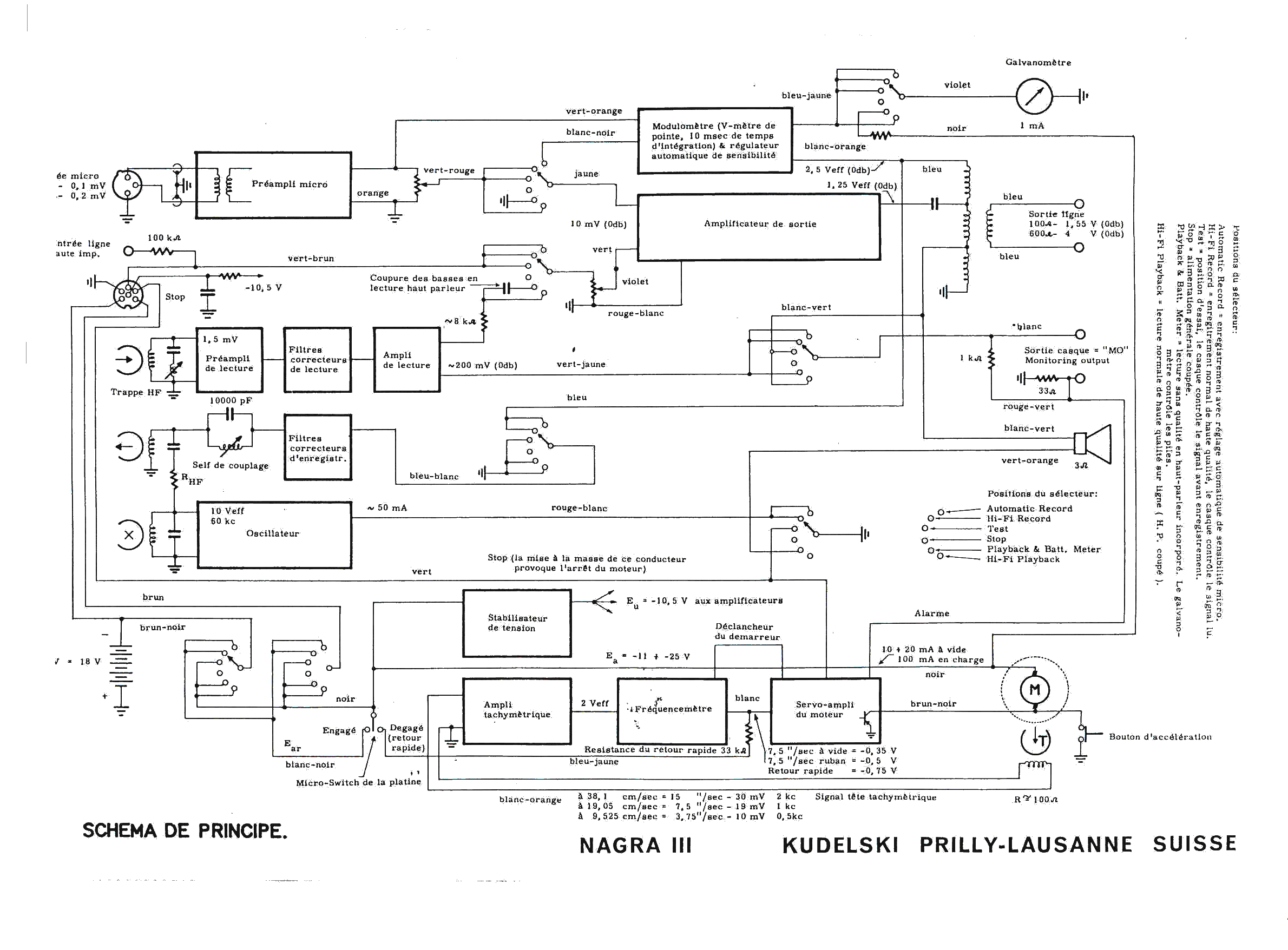

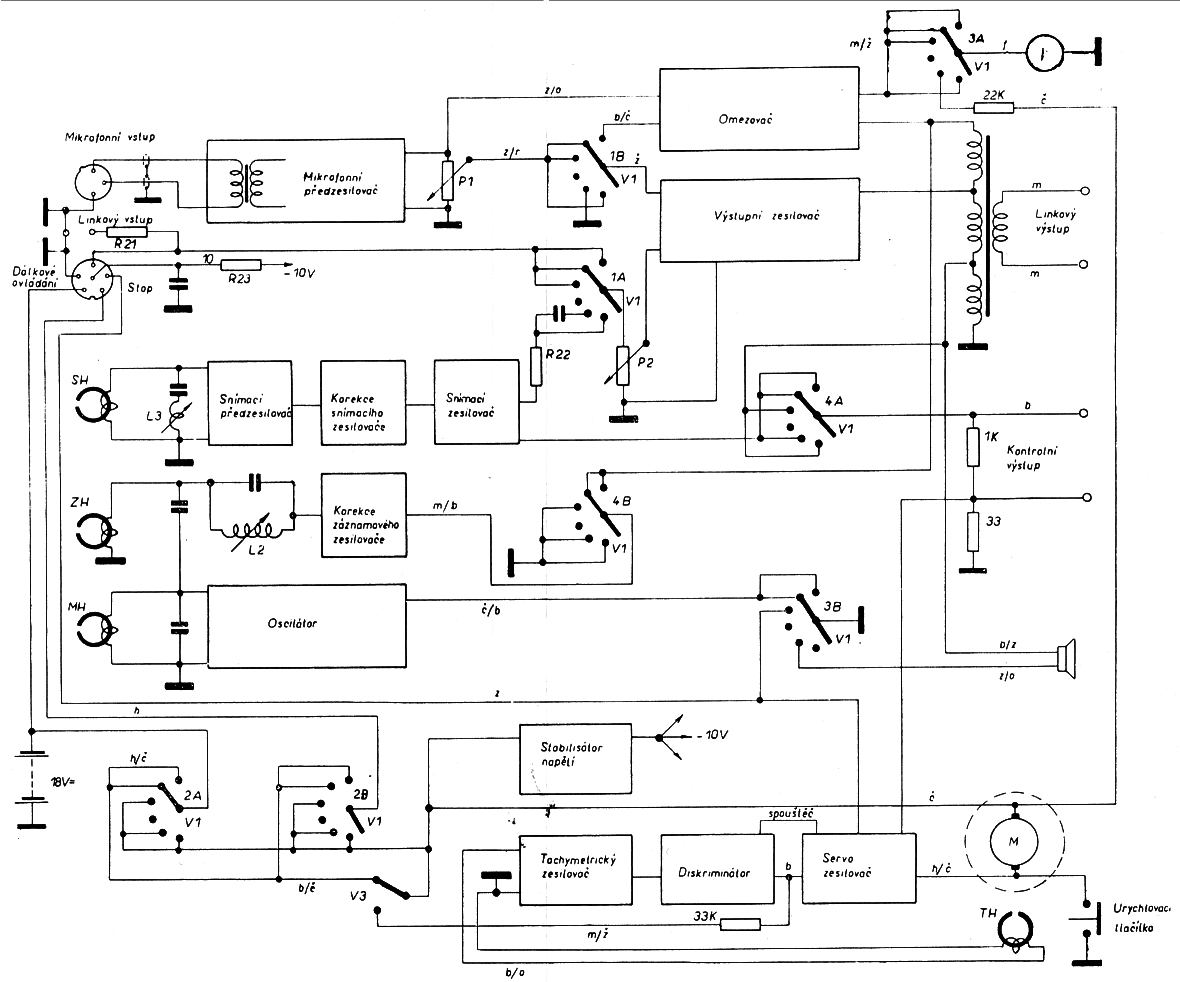

        Blokové schéma

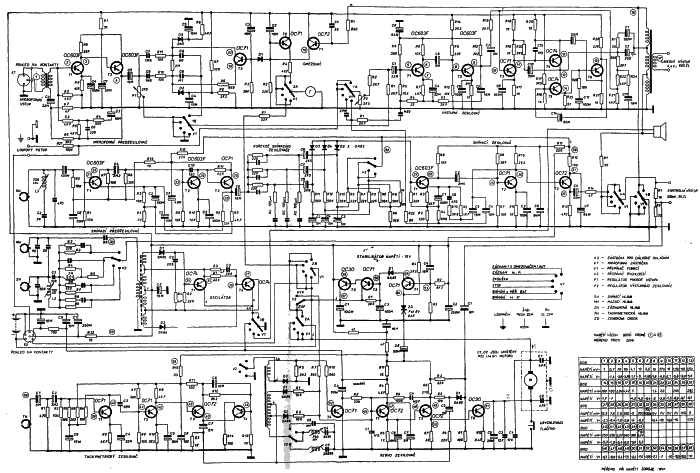

Schéma zapojení

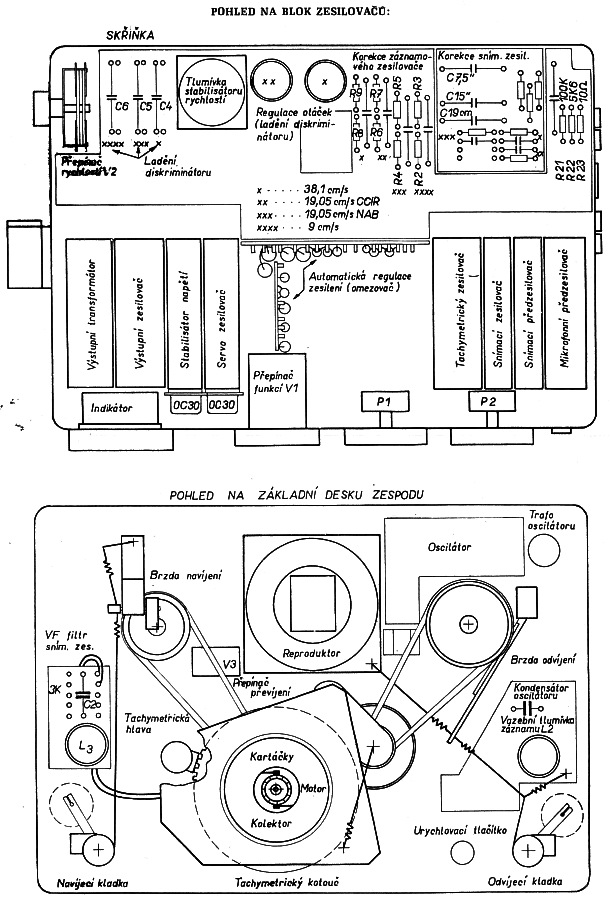

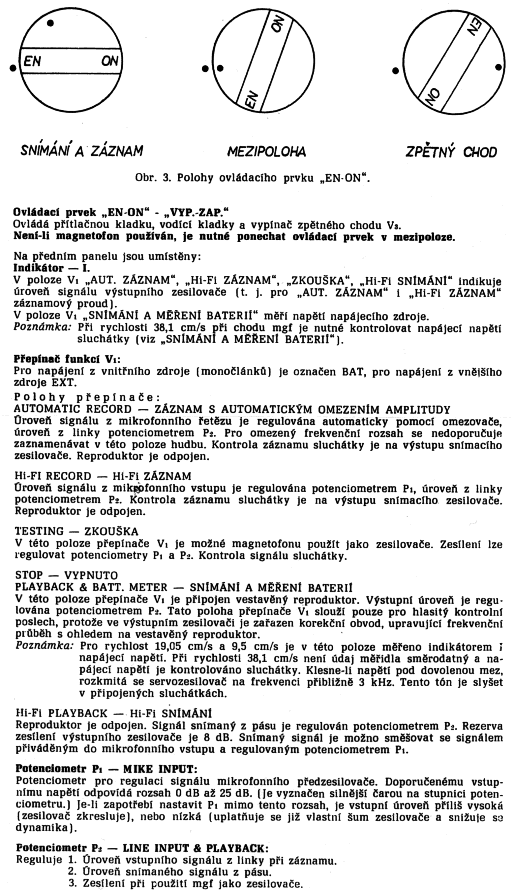

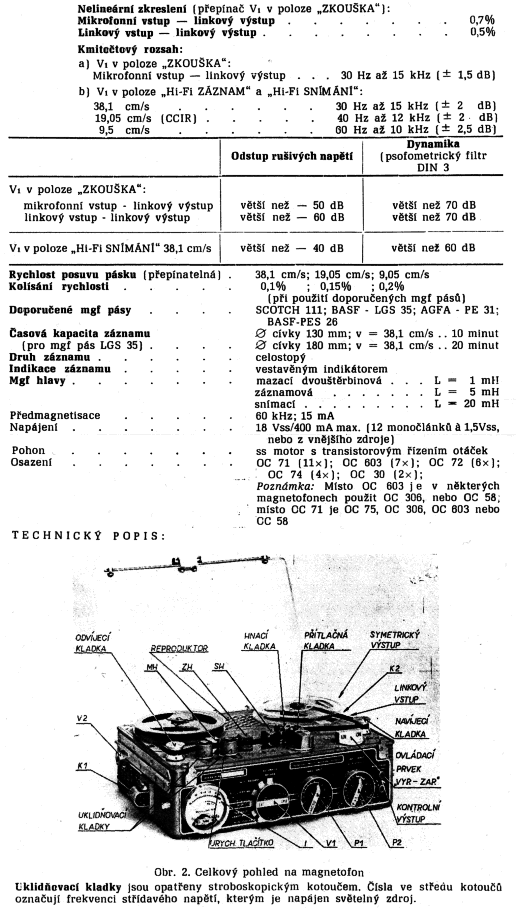

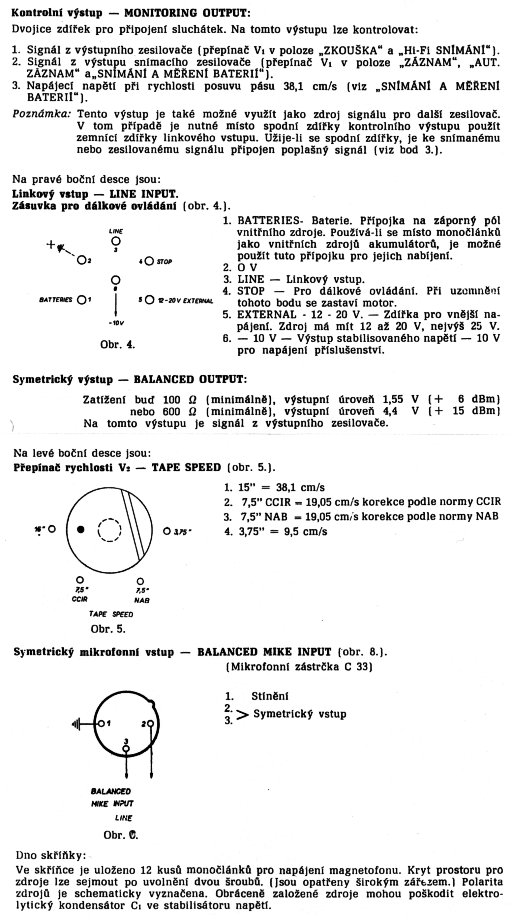

  Originální firemní materiál

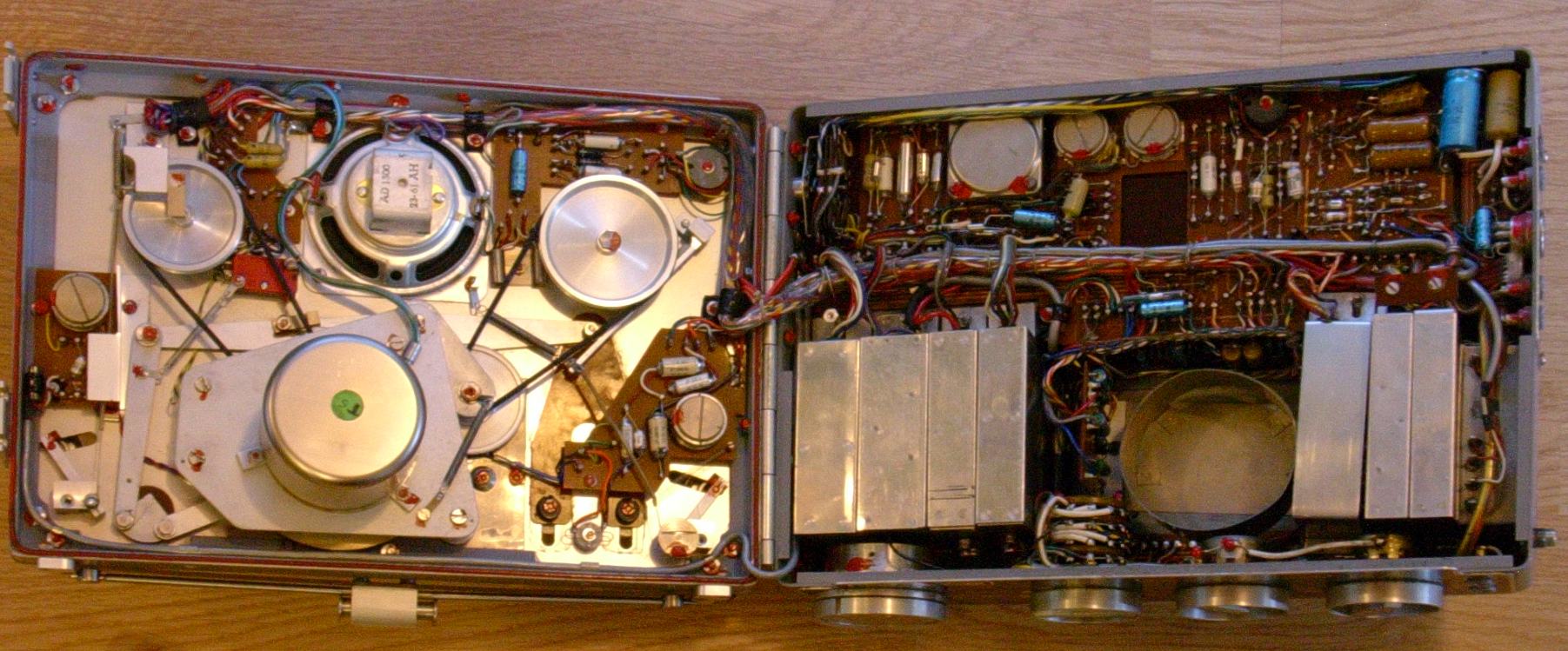

Otevřený přístroj

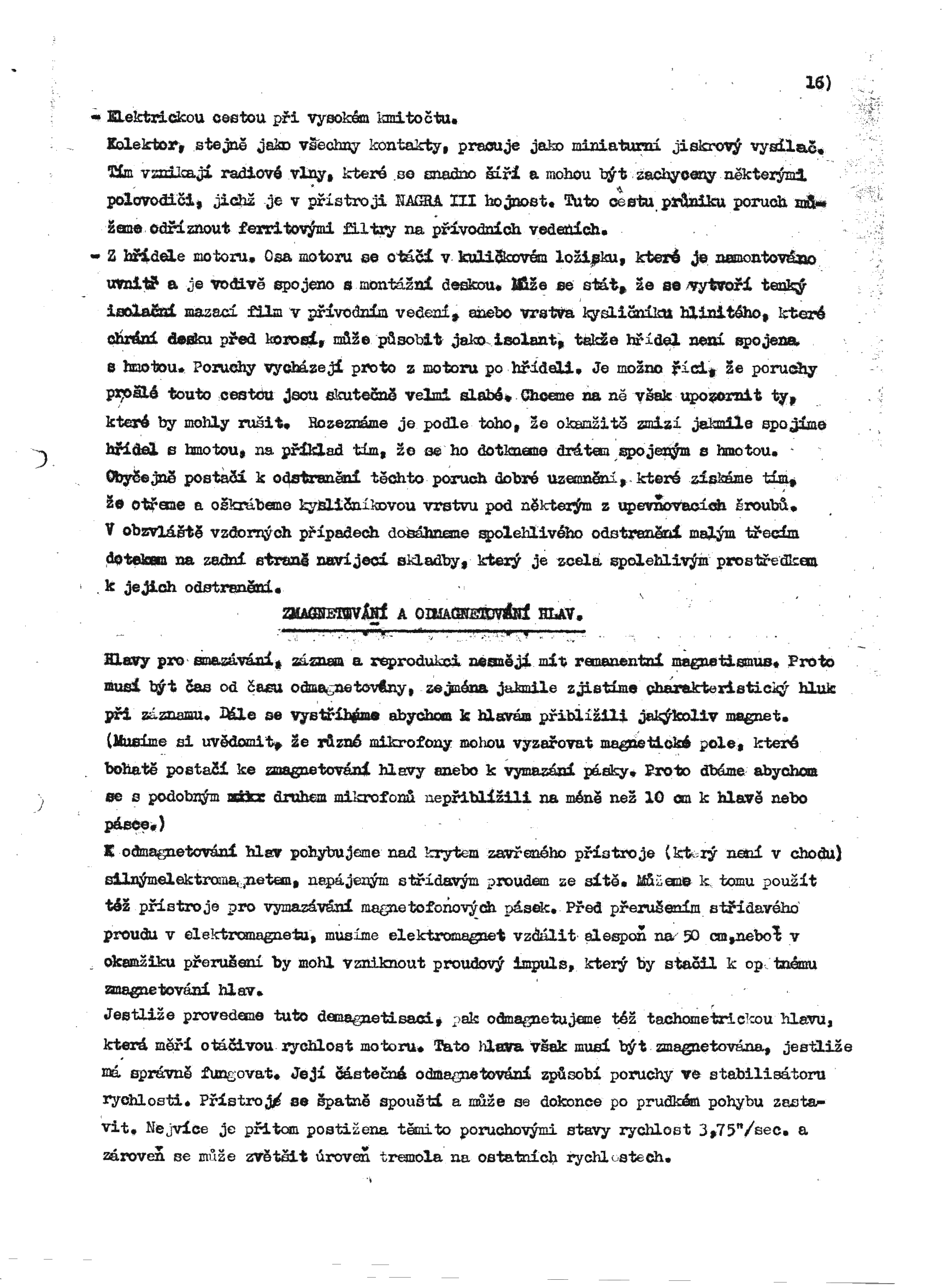

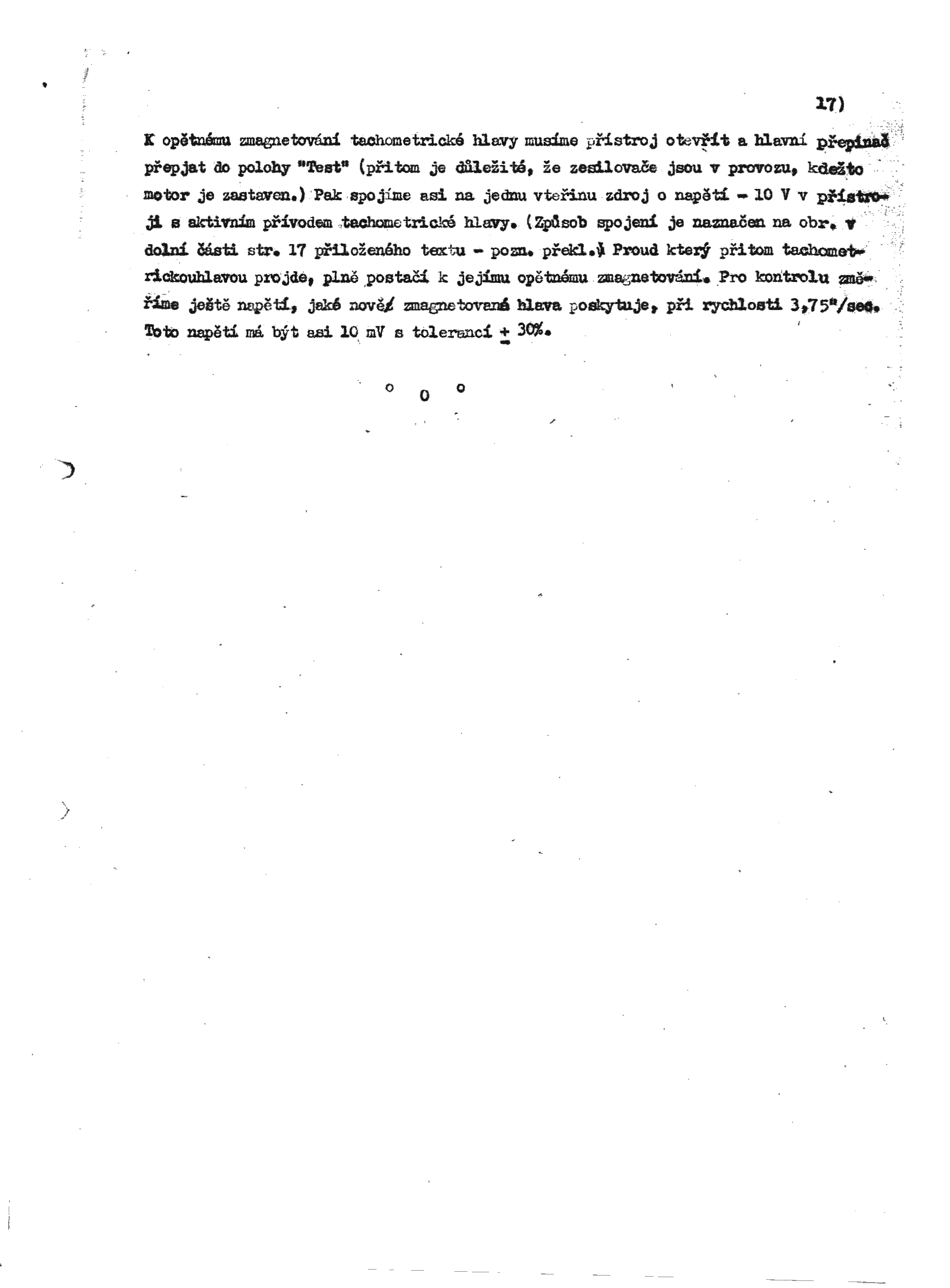

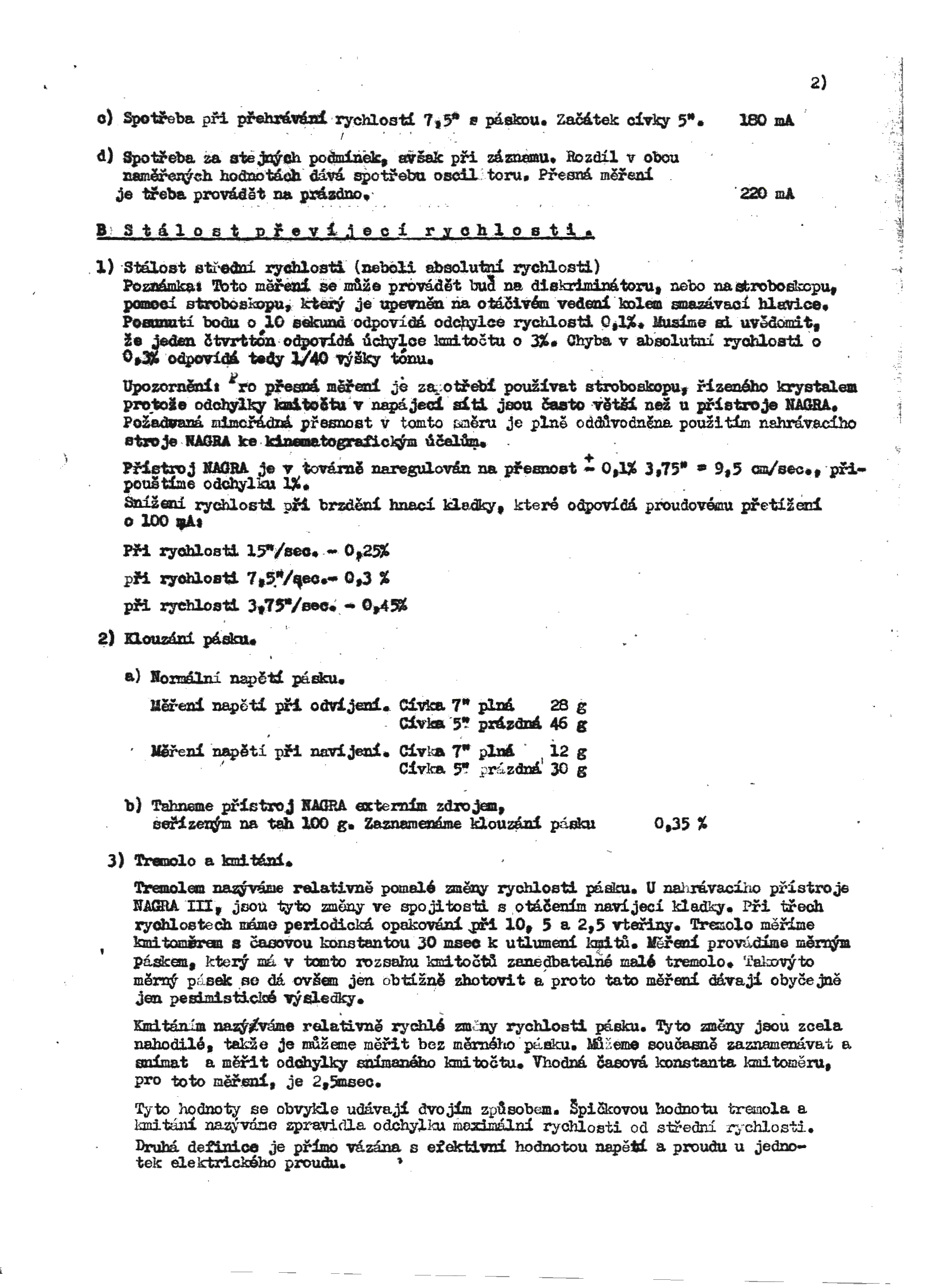

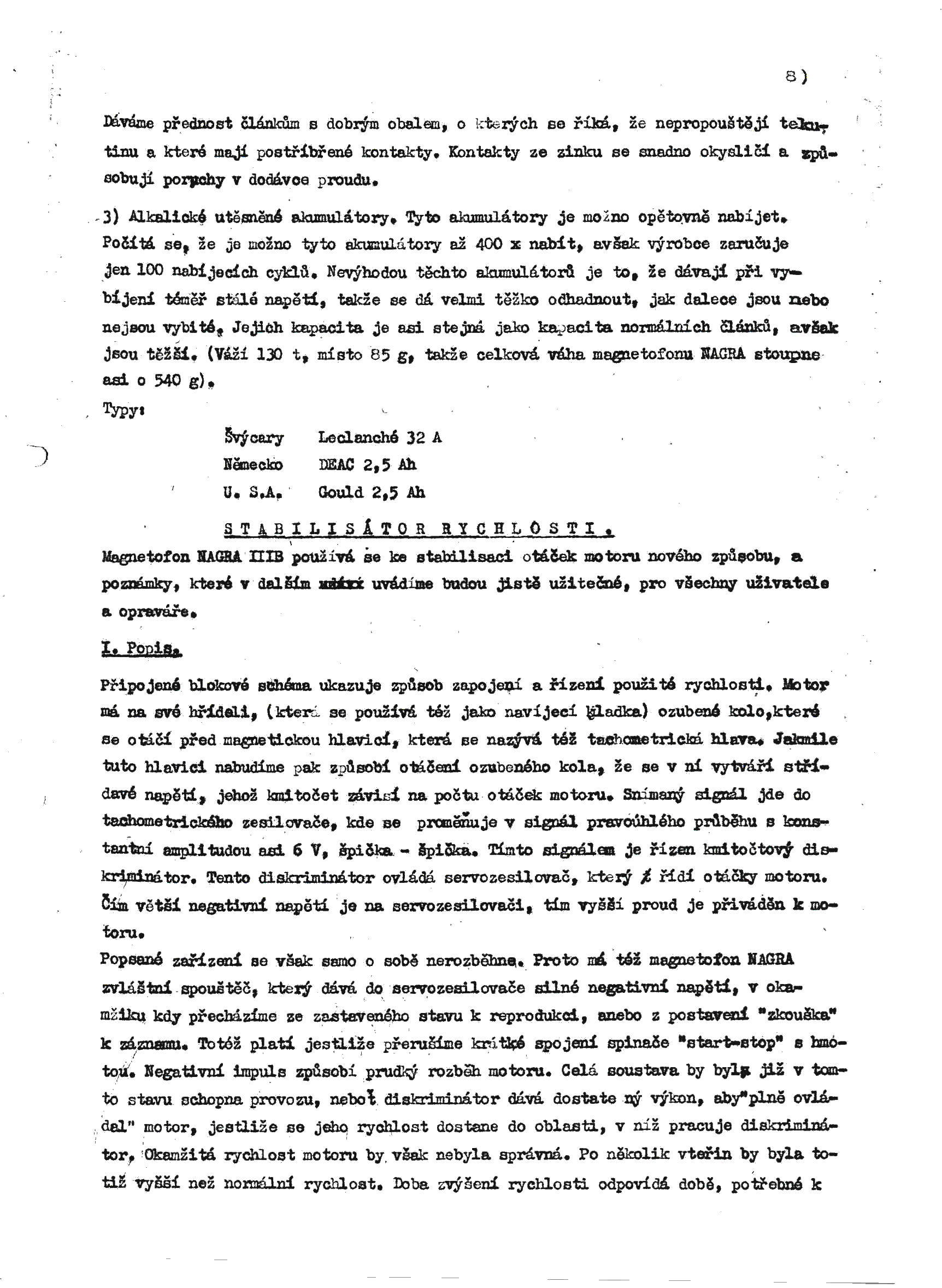

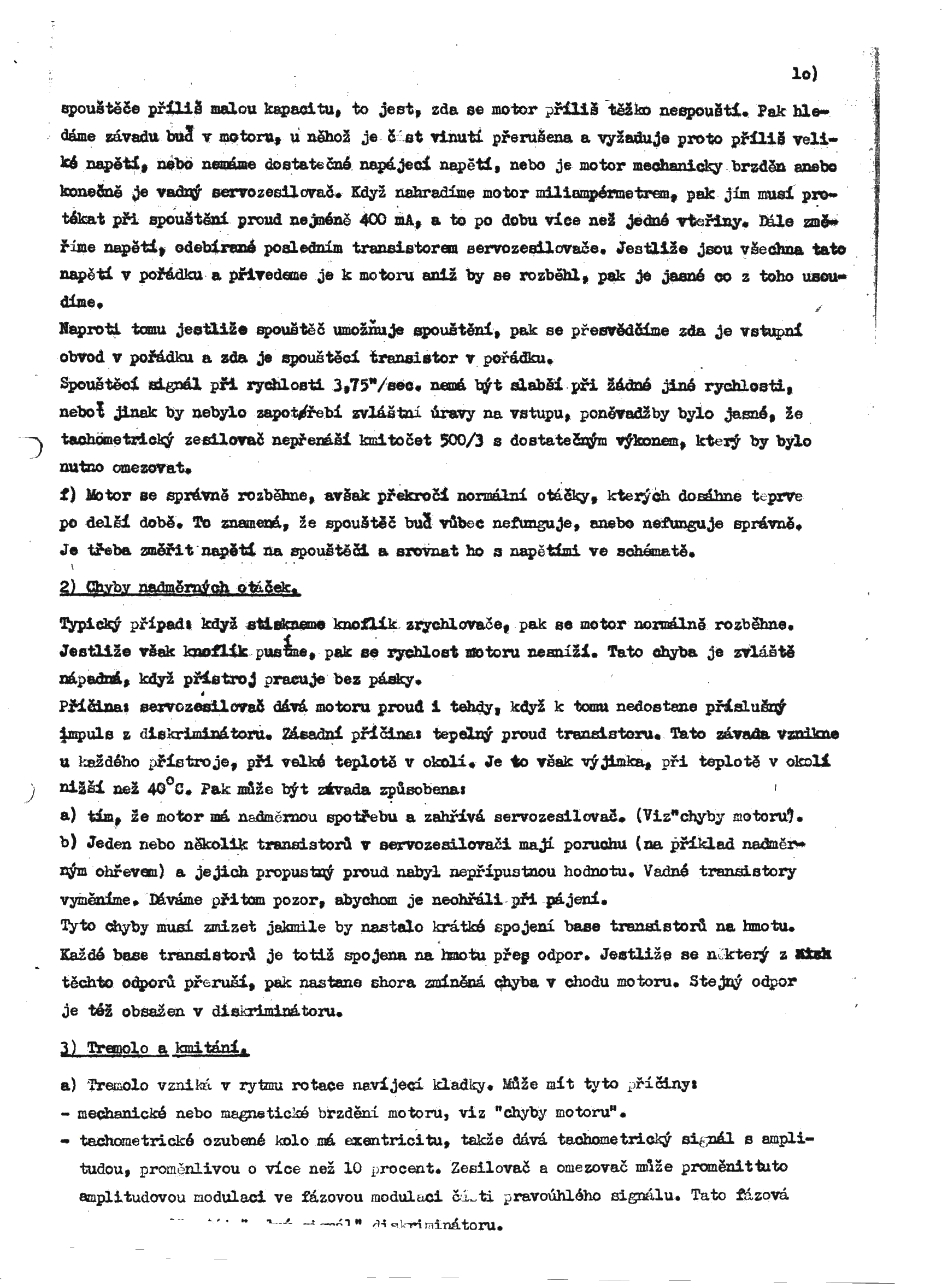

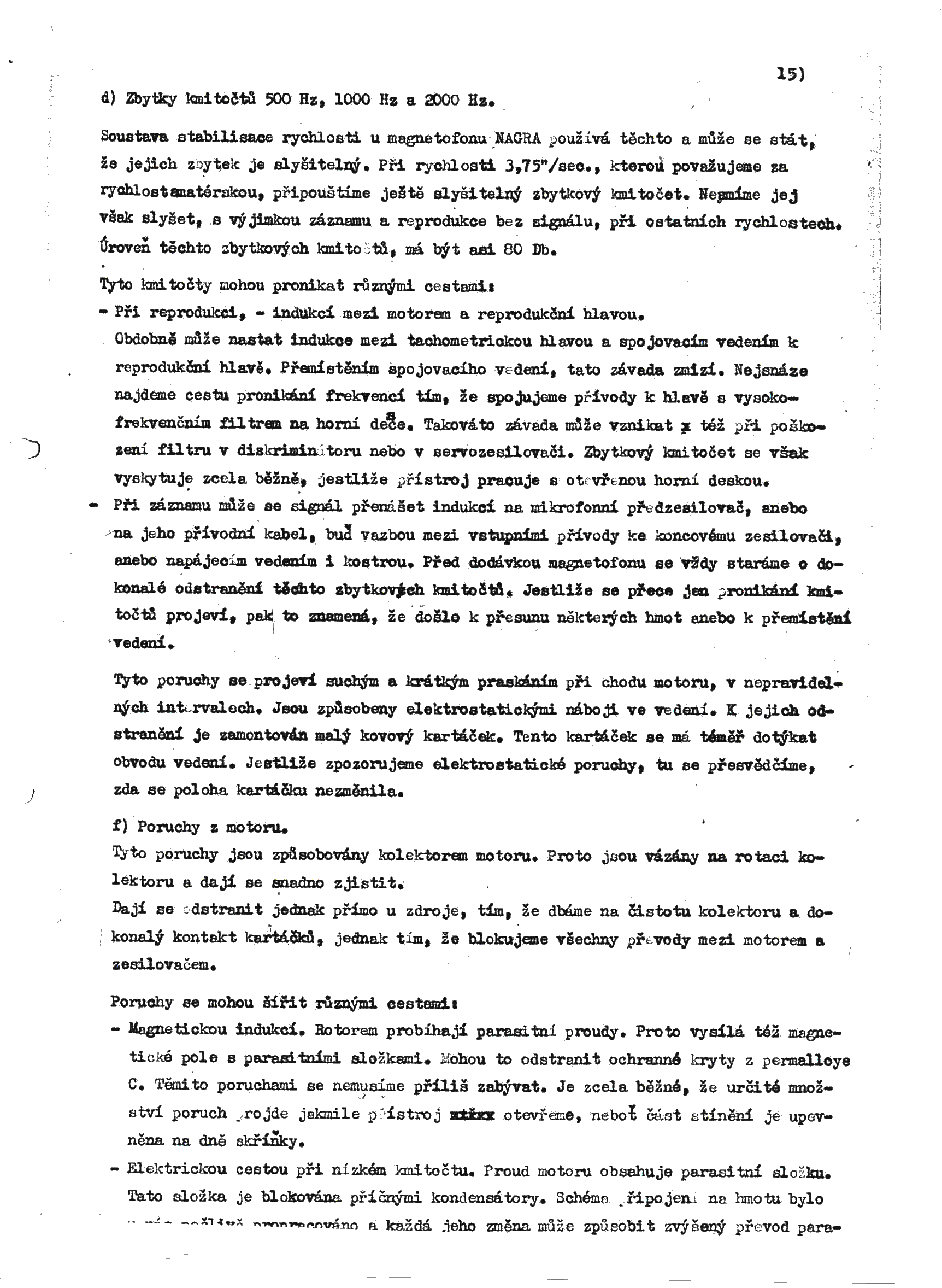

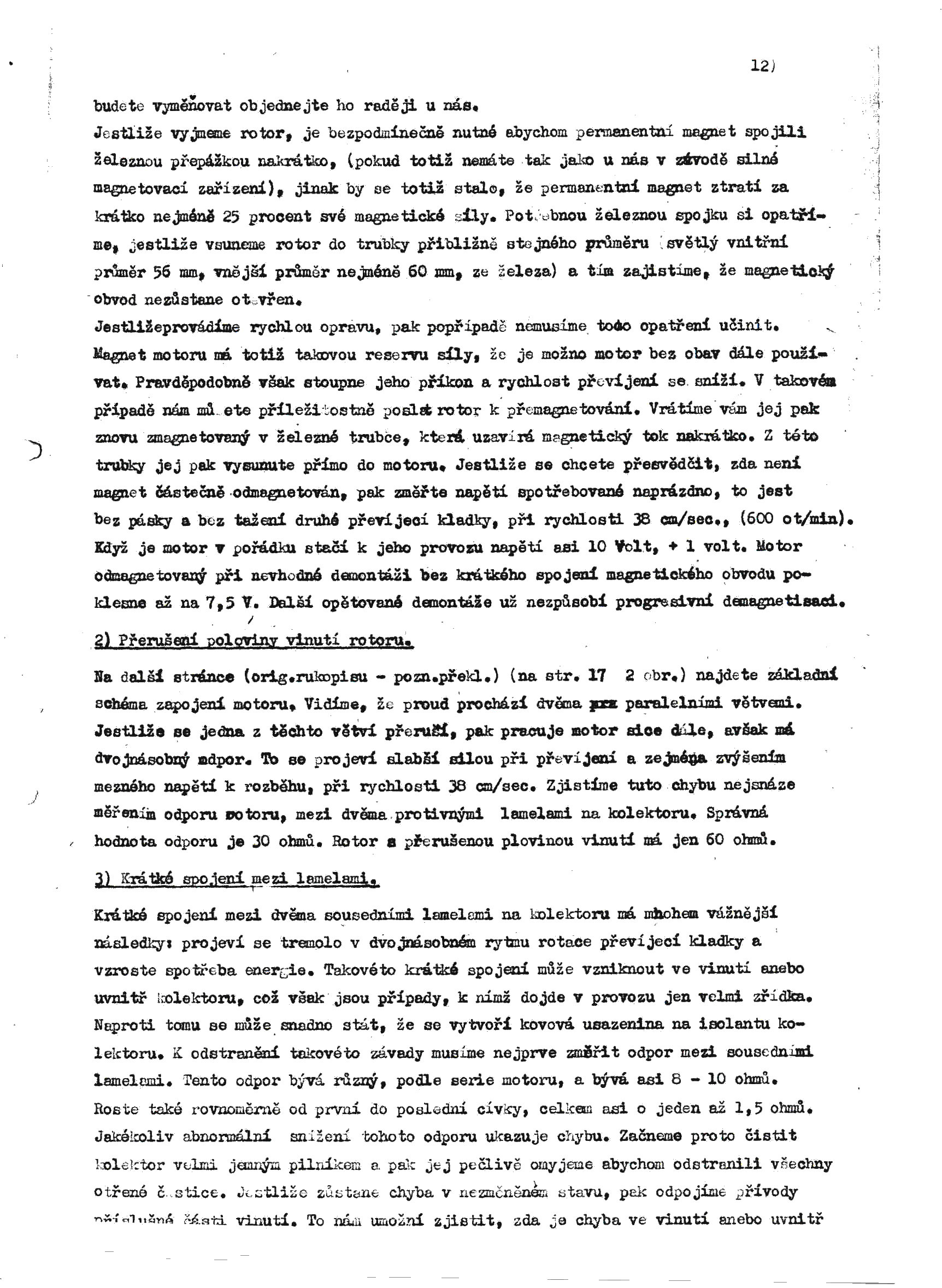

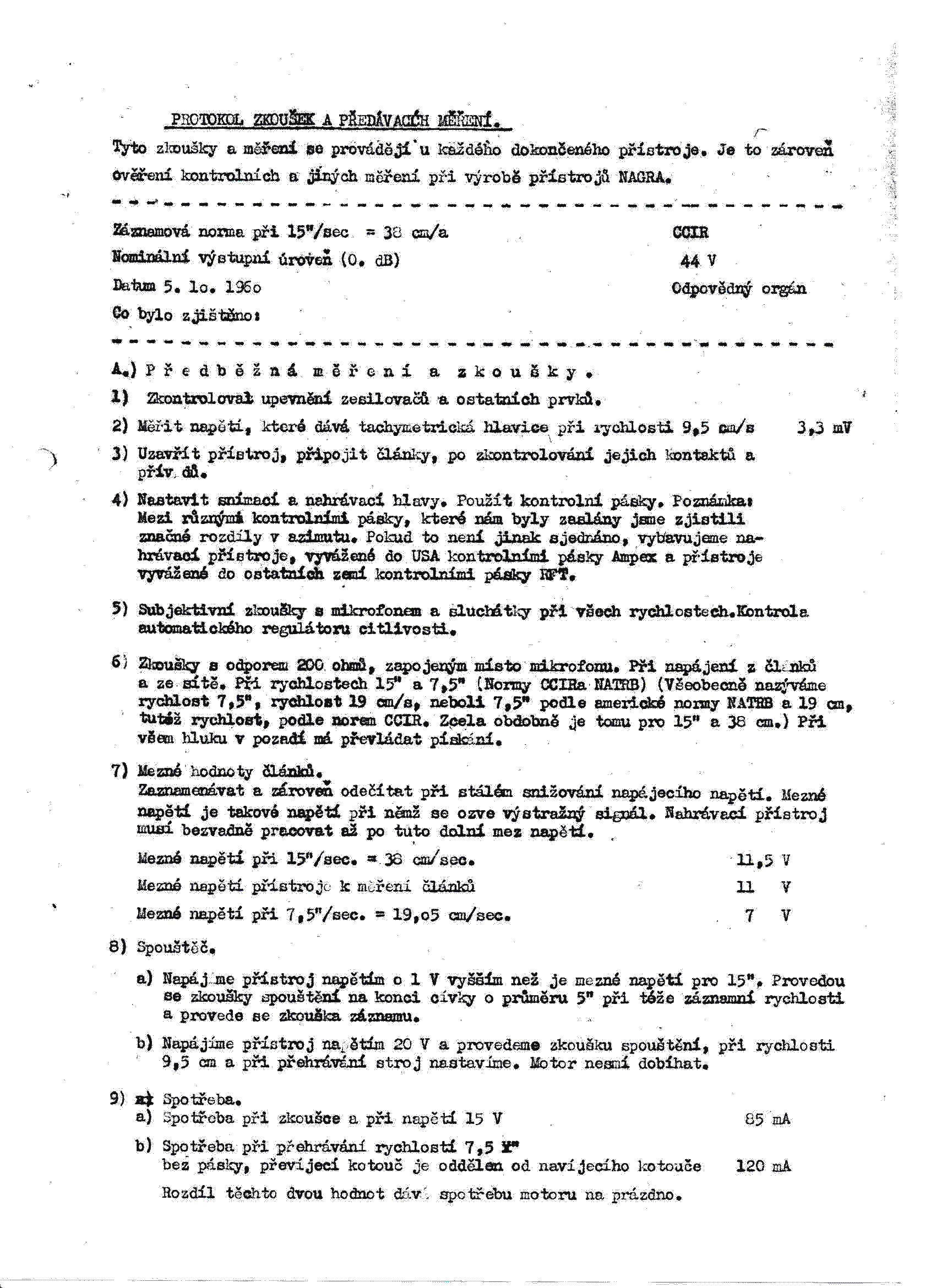

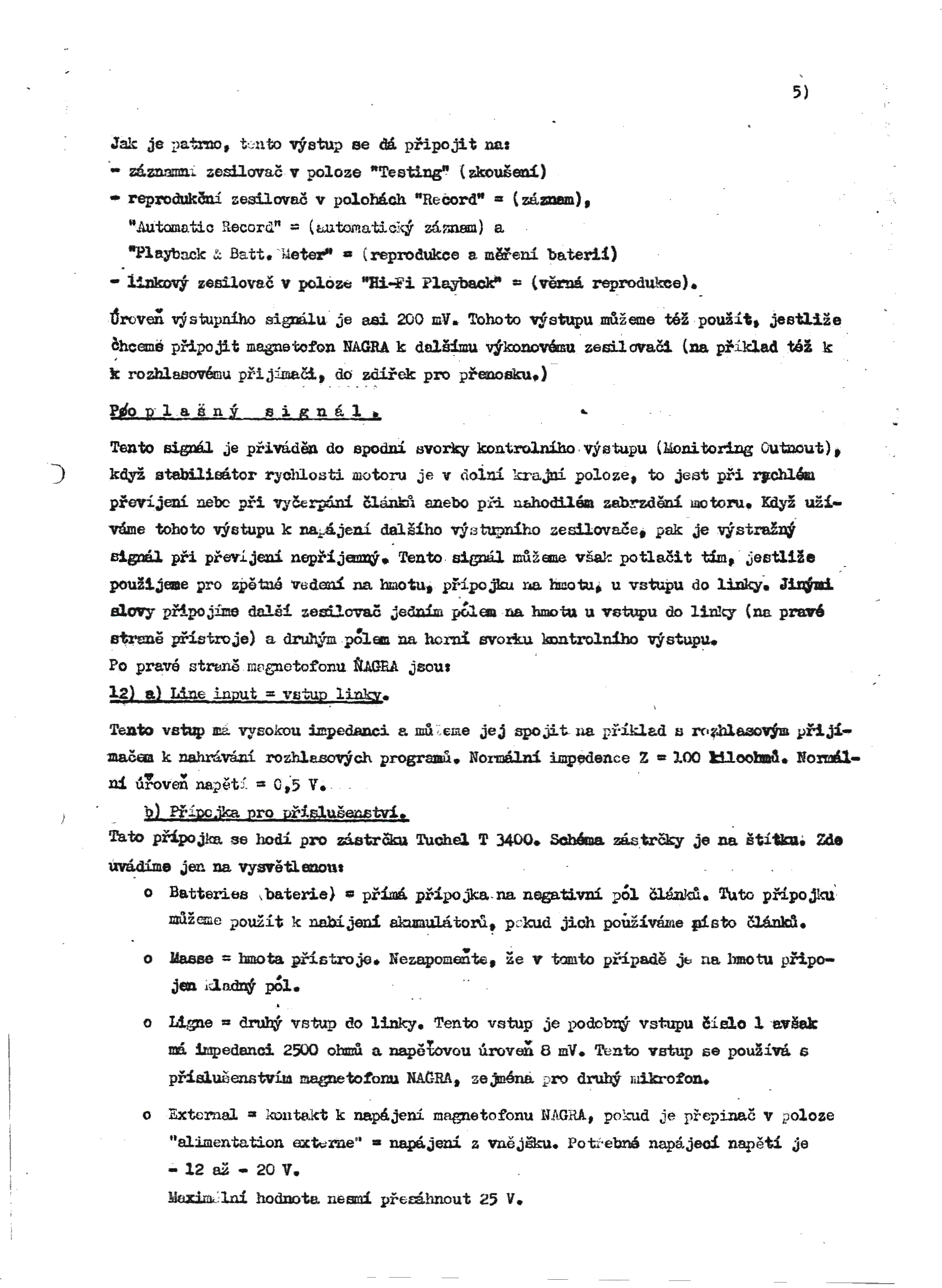

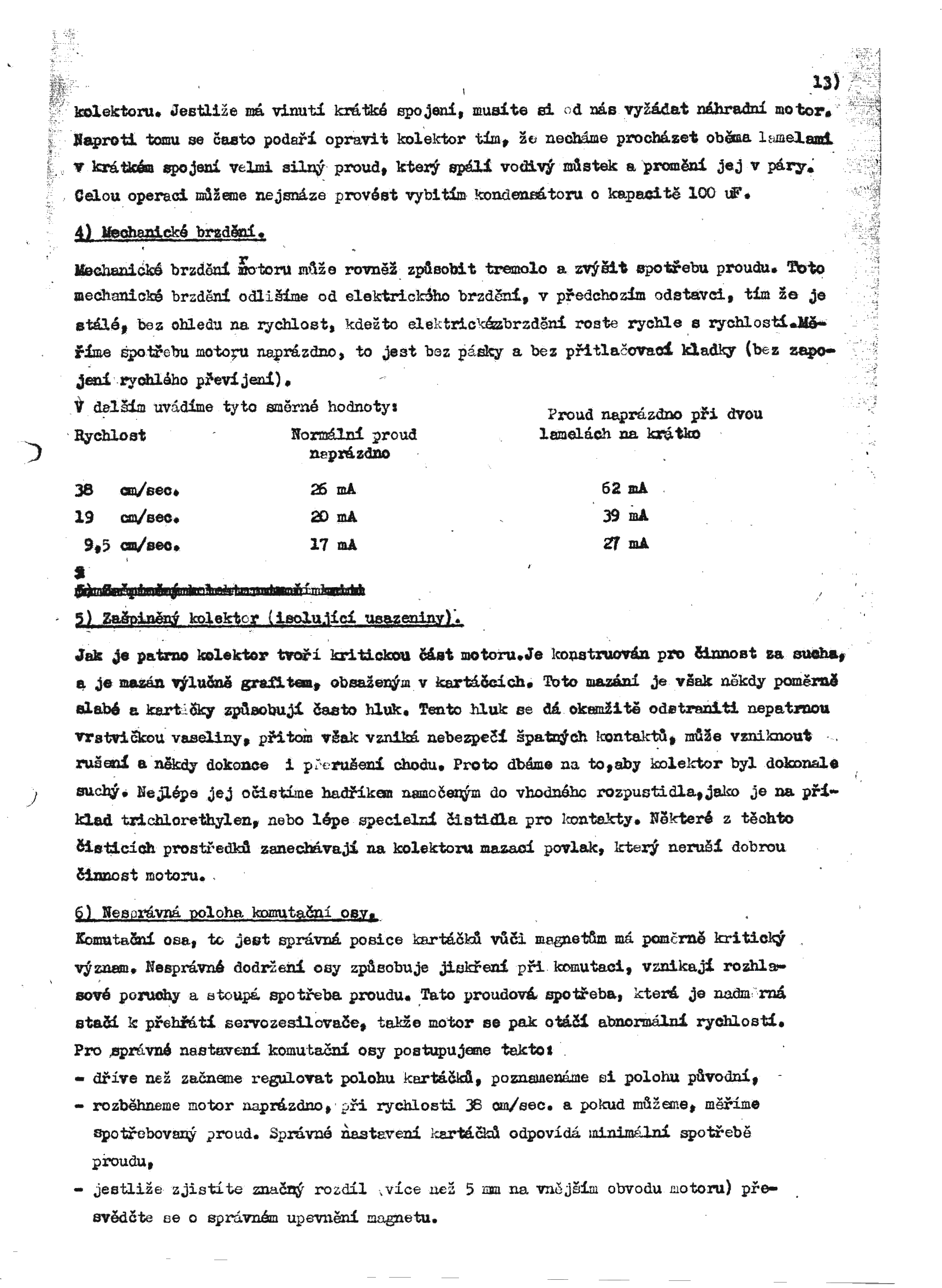

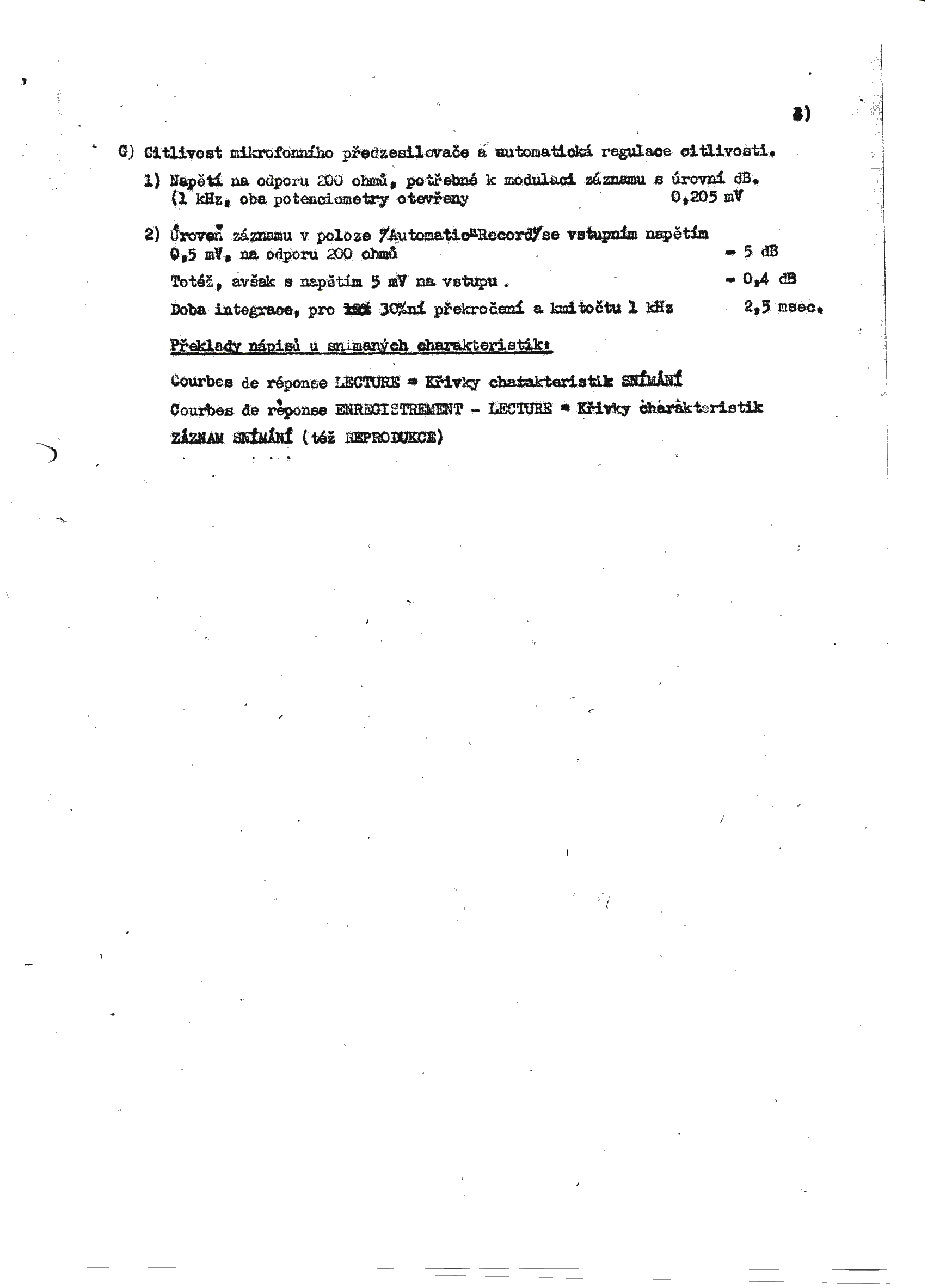

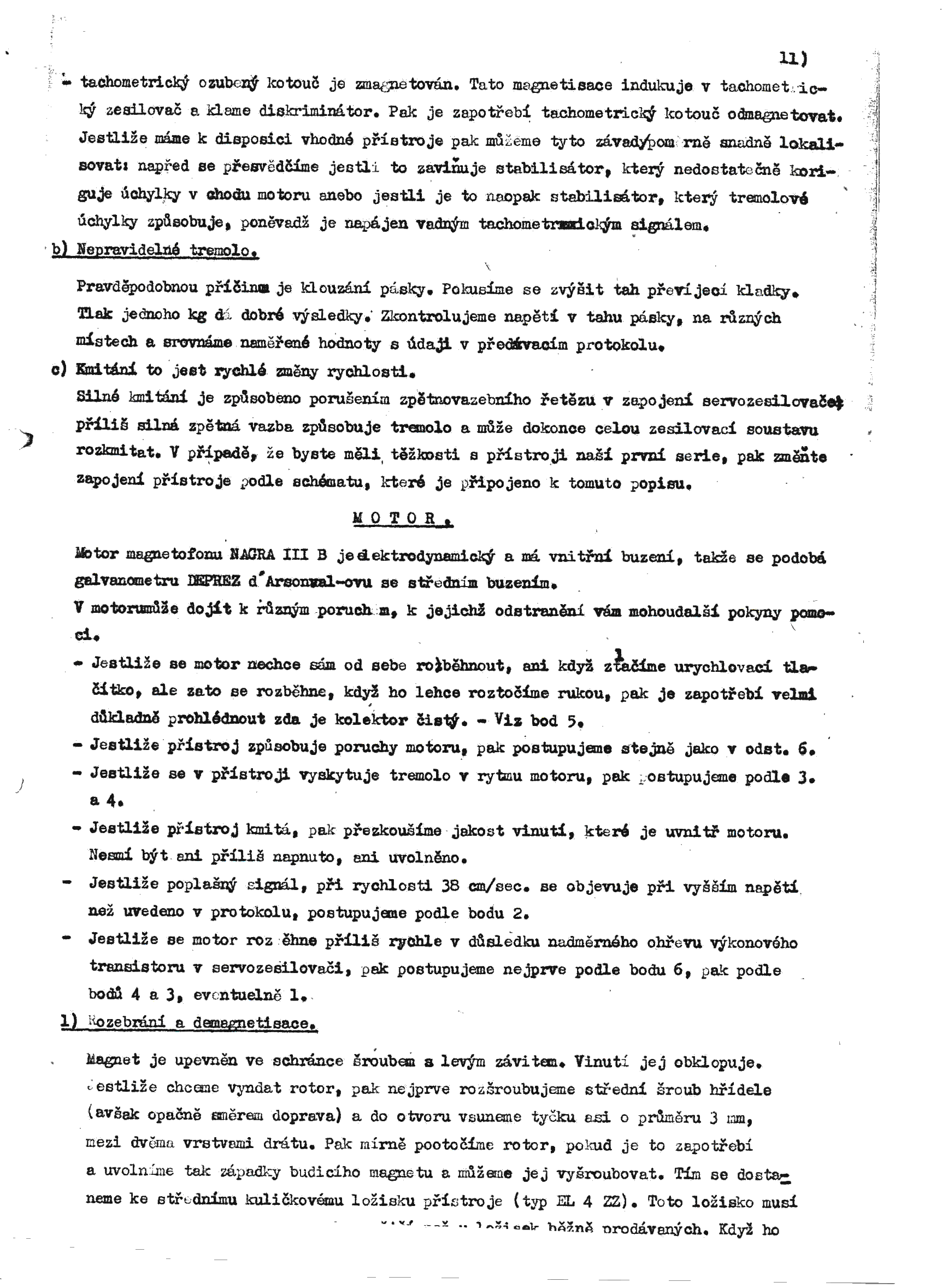

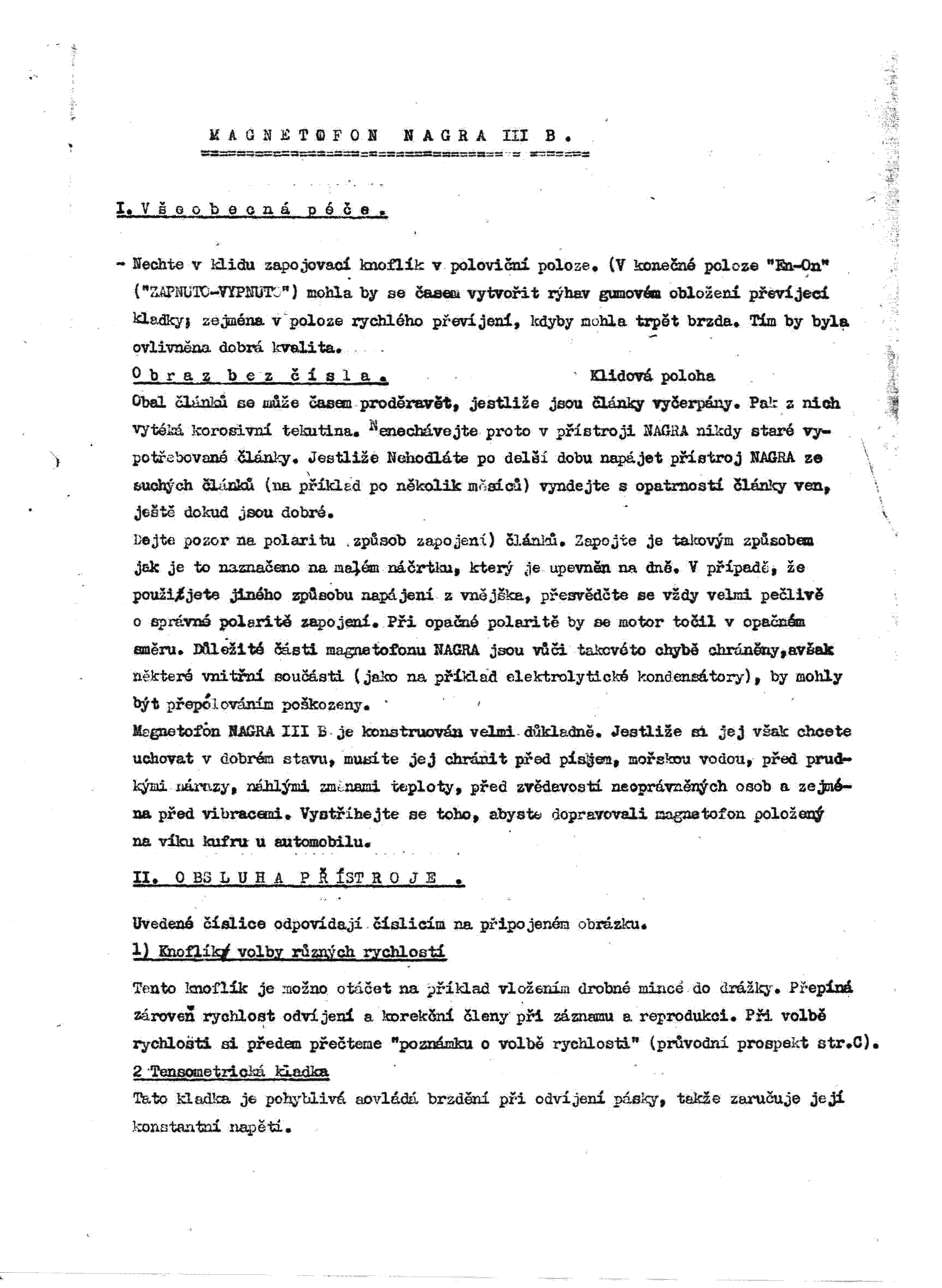

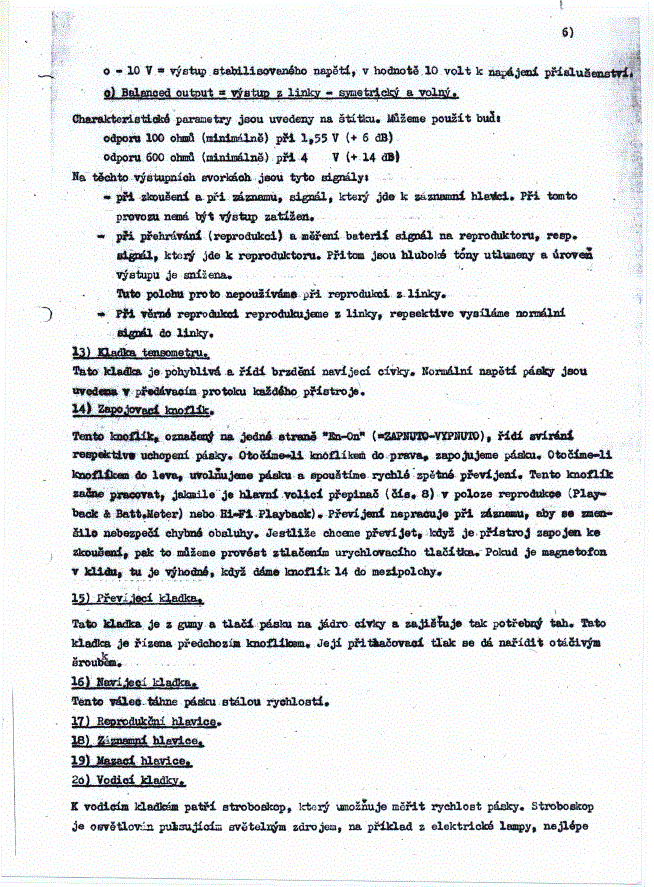

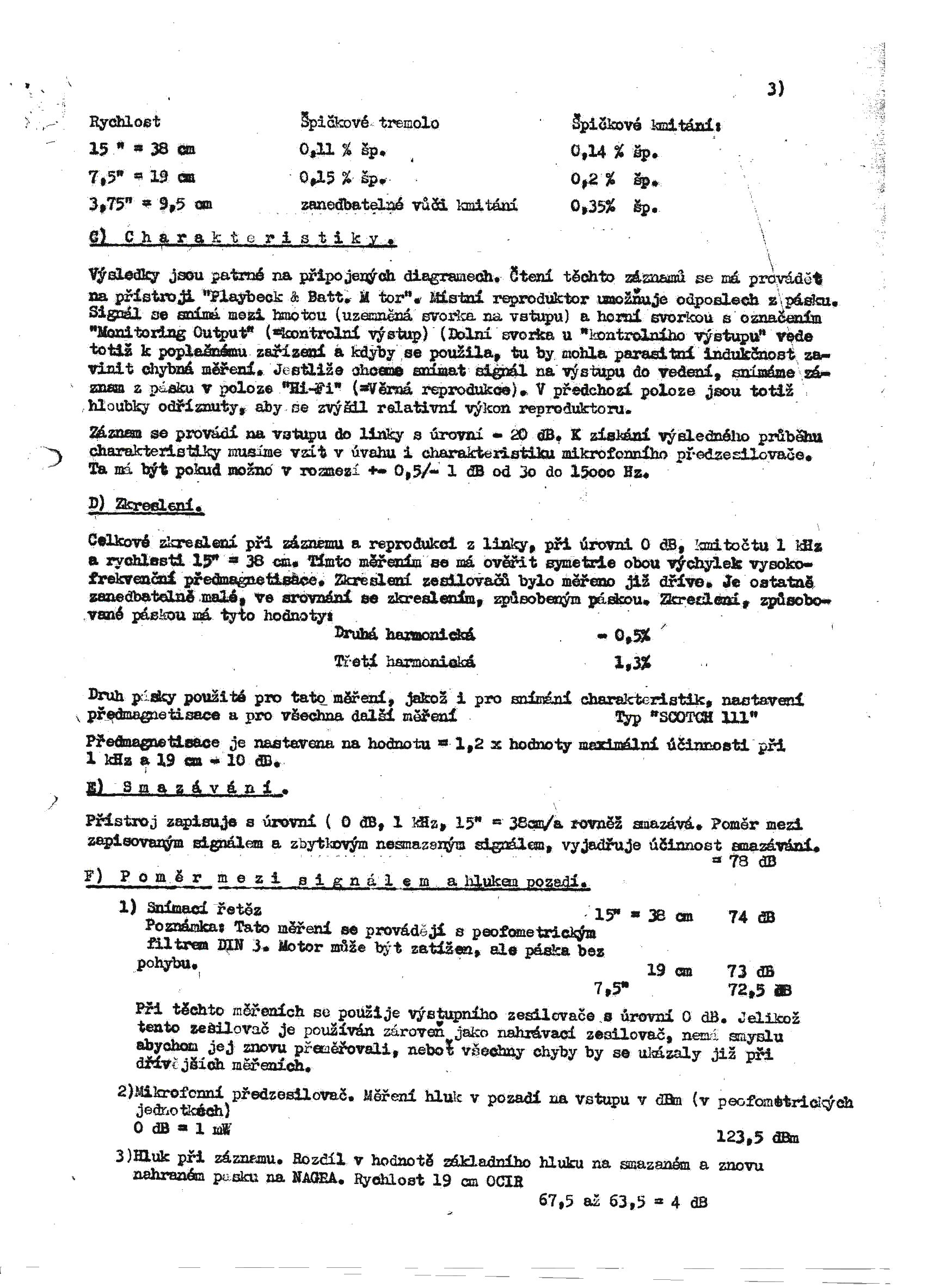

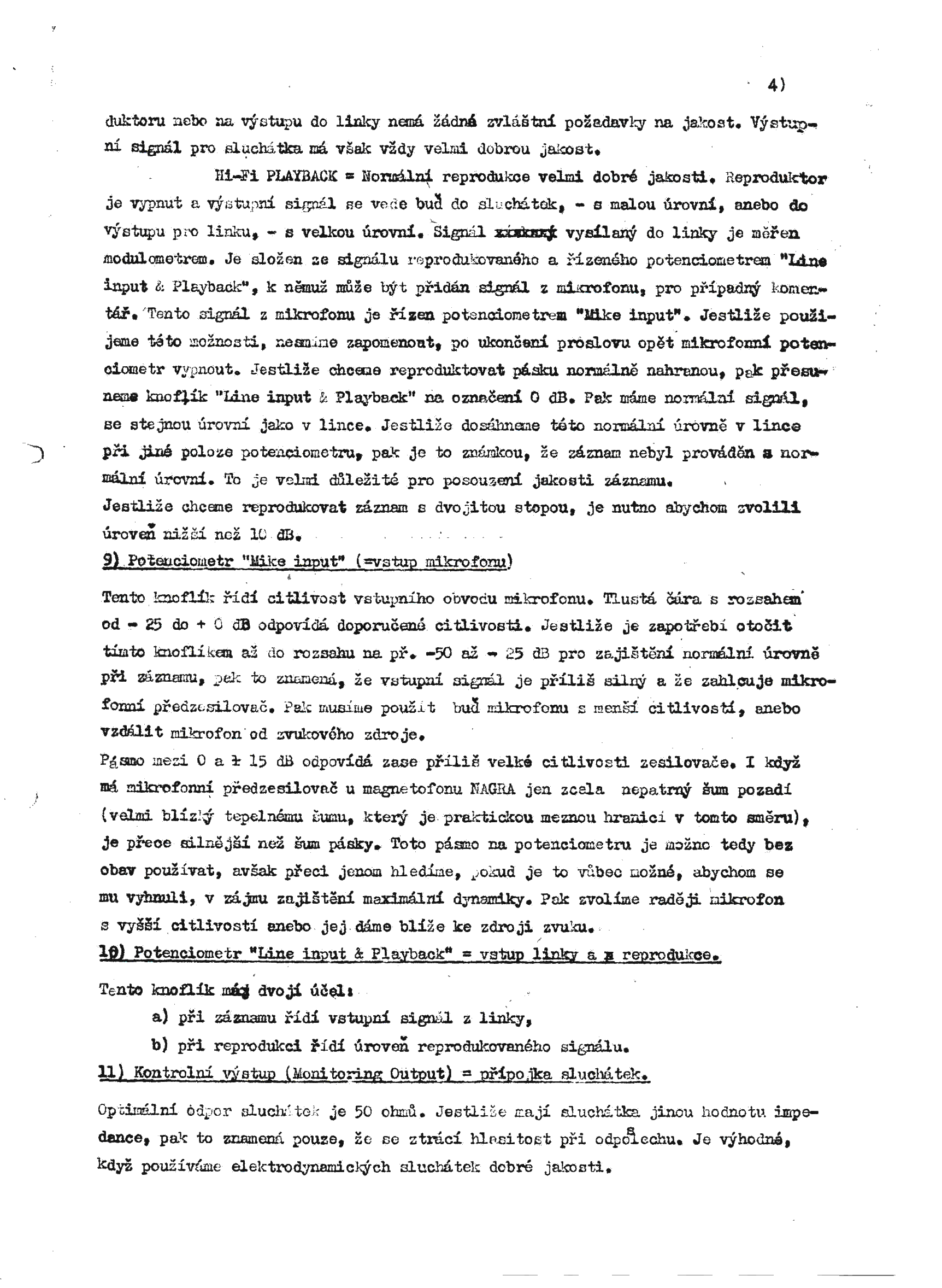

Unikátní servisní návod v češtině:

1   2   3   4

5   6   7   8

9   10   11   12

13   14   15   16

17   18


19   20   21   22
