Mikrofony TESLA AMD dynamické (elektrodynamické)

Pokus o postupné vytvoření kompletního seznamu vyráběných mikrofonů s označením AMD
včetně jejich vyobrazení a technických popisů.

logo
Většina těchto typů se vyráběla ve výrobním závodě TESLA Valašské Meziříčí v šedesátých a sedmdesátých letech minulého století. Některé zajímavější typy byly vyrobeny ve Výzkumném ústavu sdělovací techniky TESLA VÚST Praha.
Naprostá většina těchto mikrofonů používá výstupní konektor typu   DIN v nesymetrickém a někdy v symetrickém zapojení.

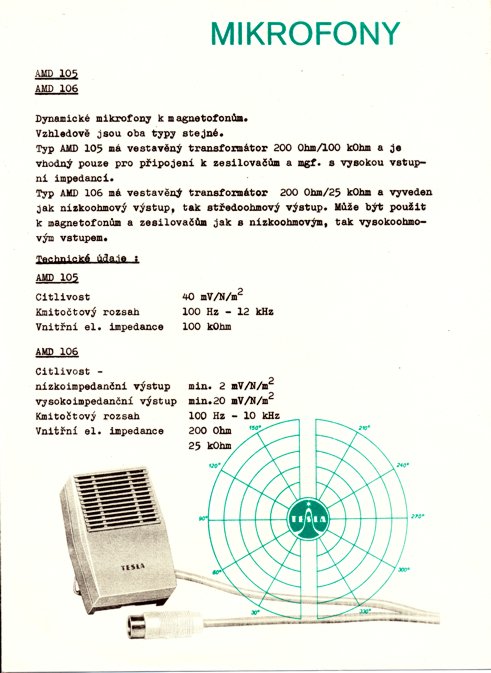

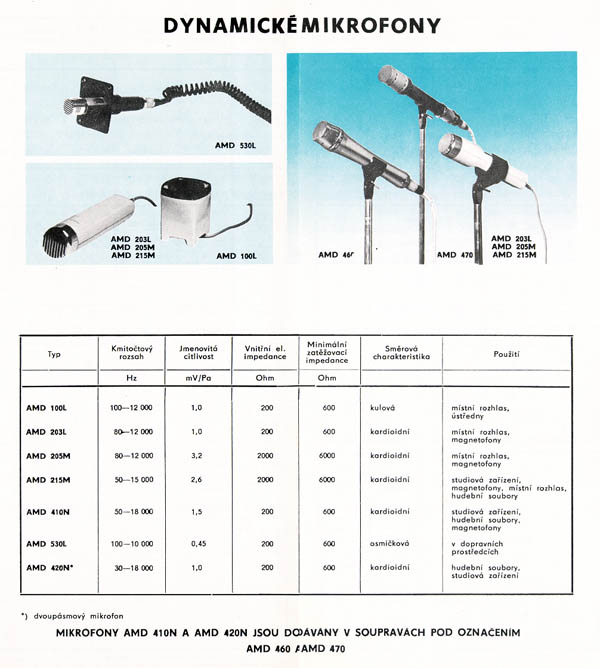

Dobové letáky:

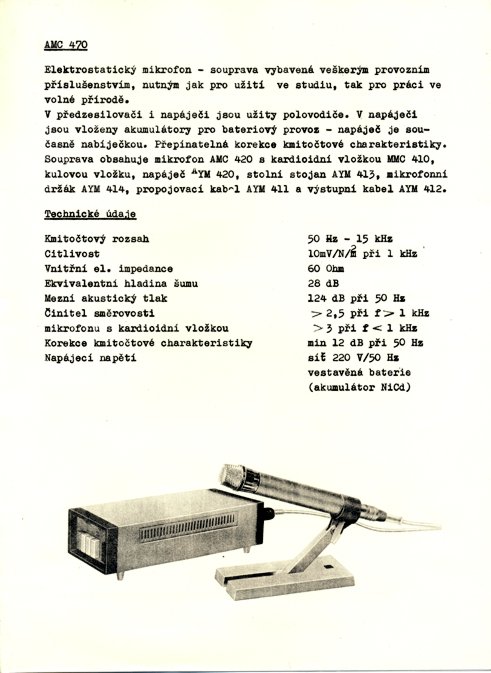

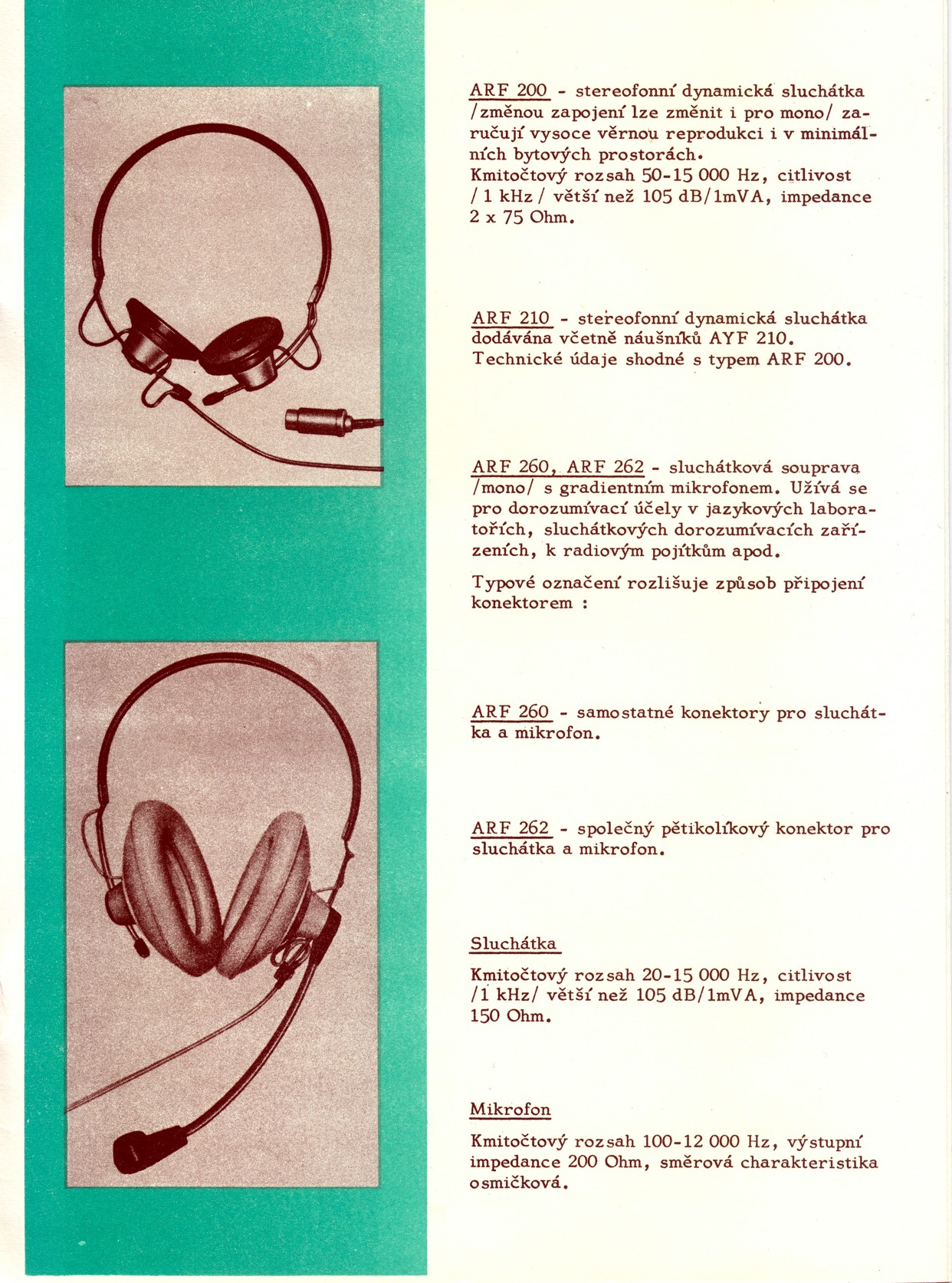

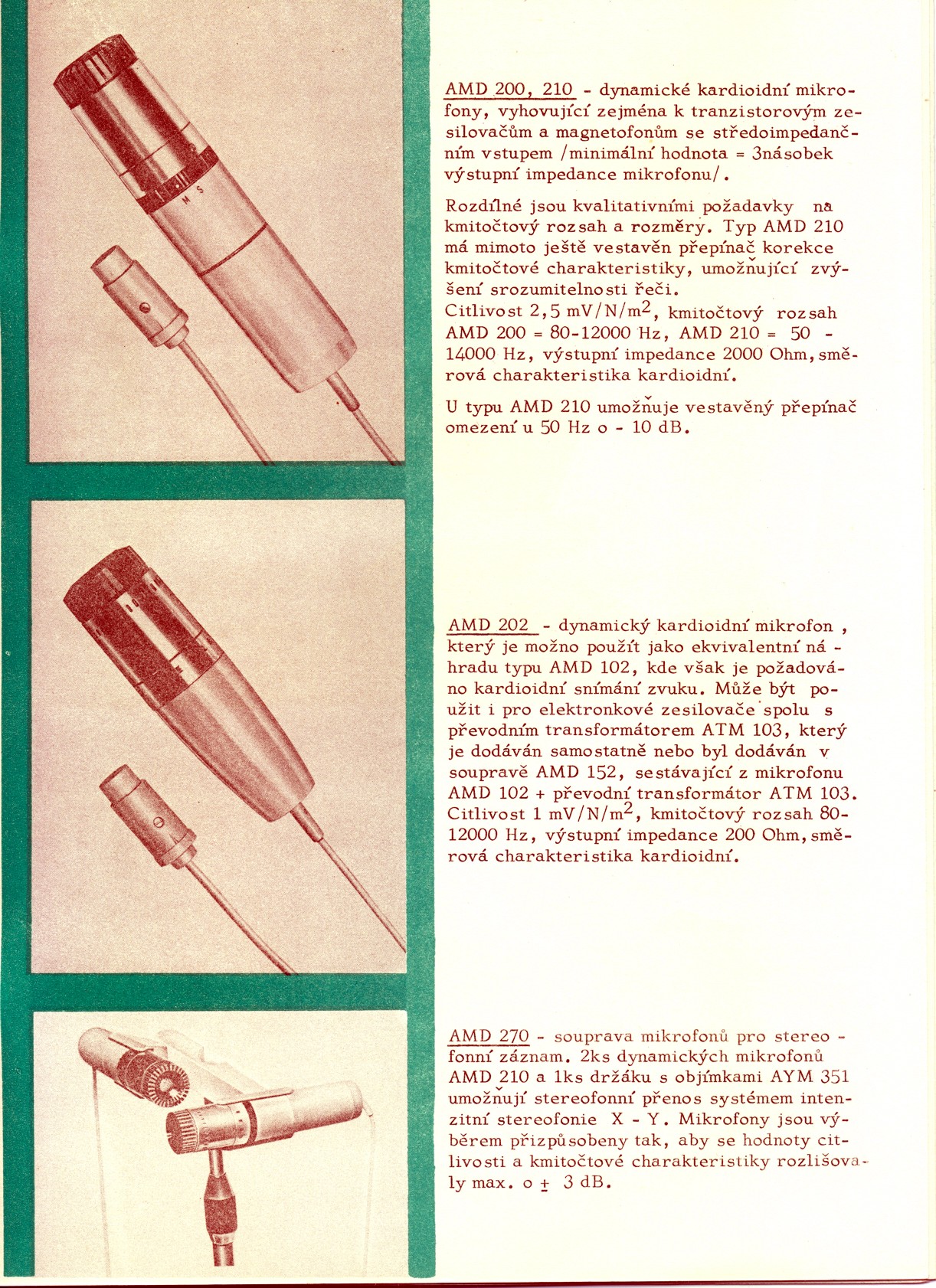

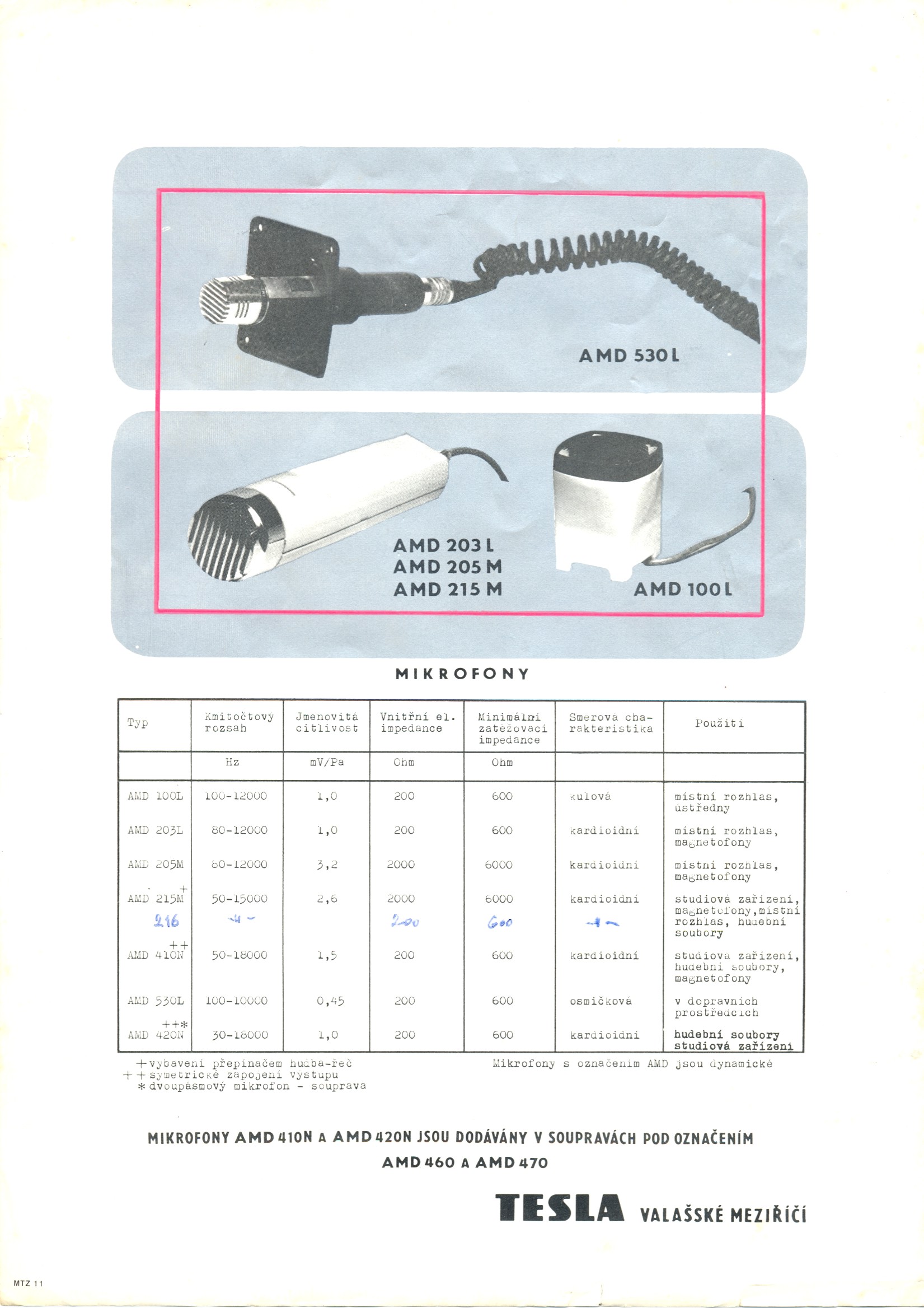

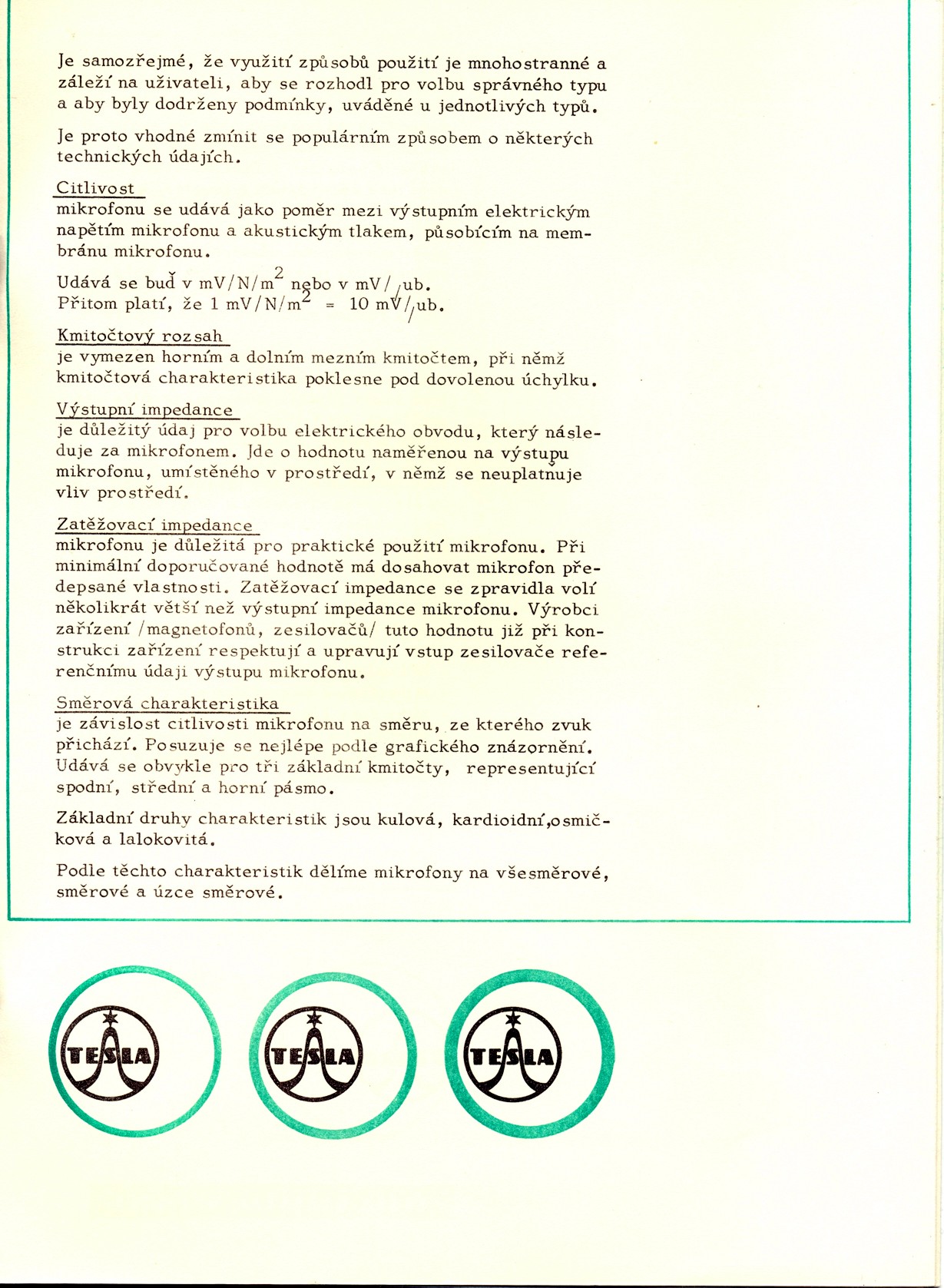

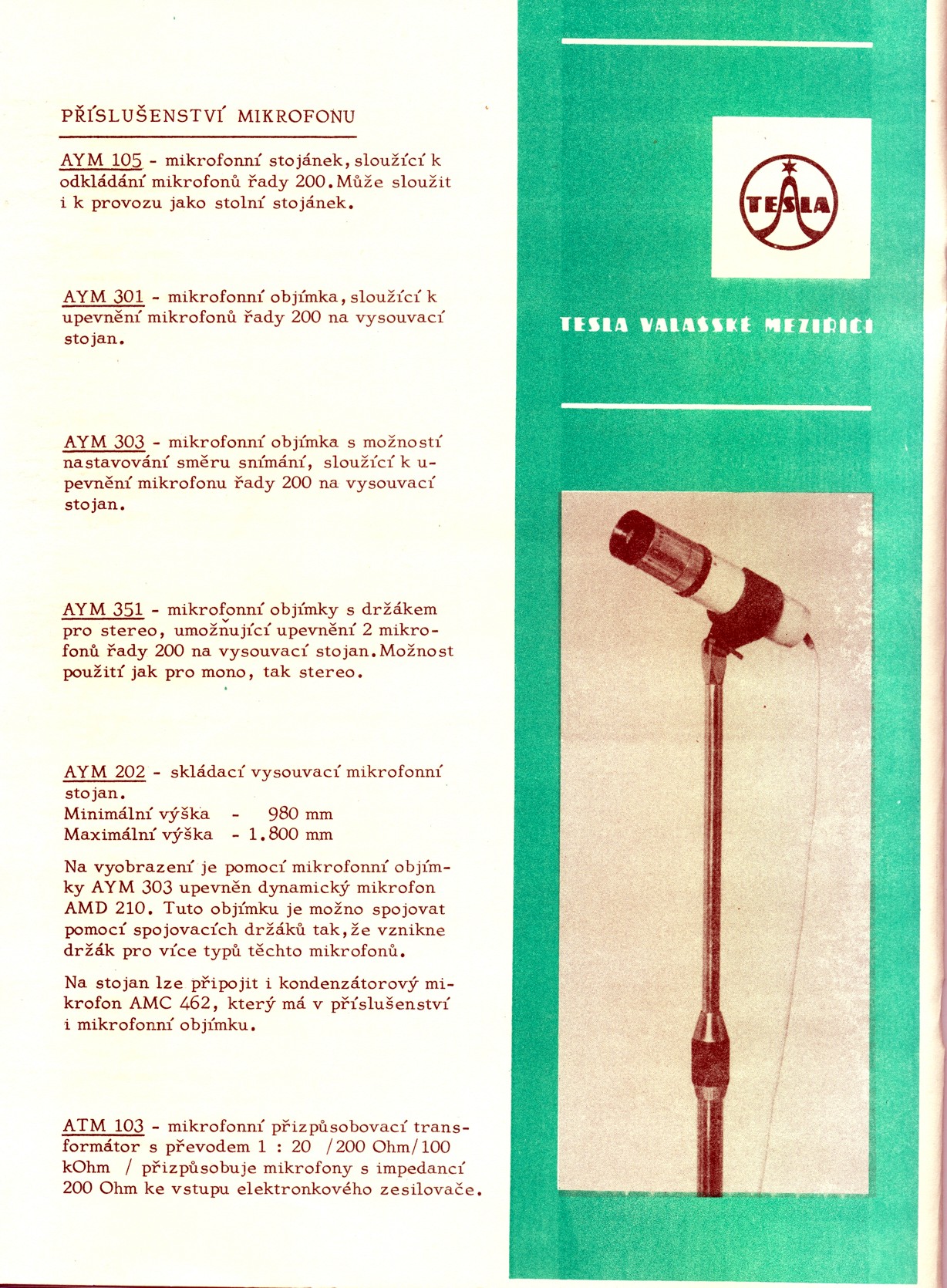

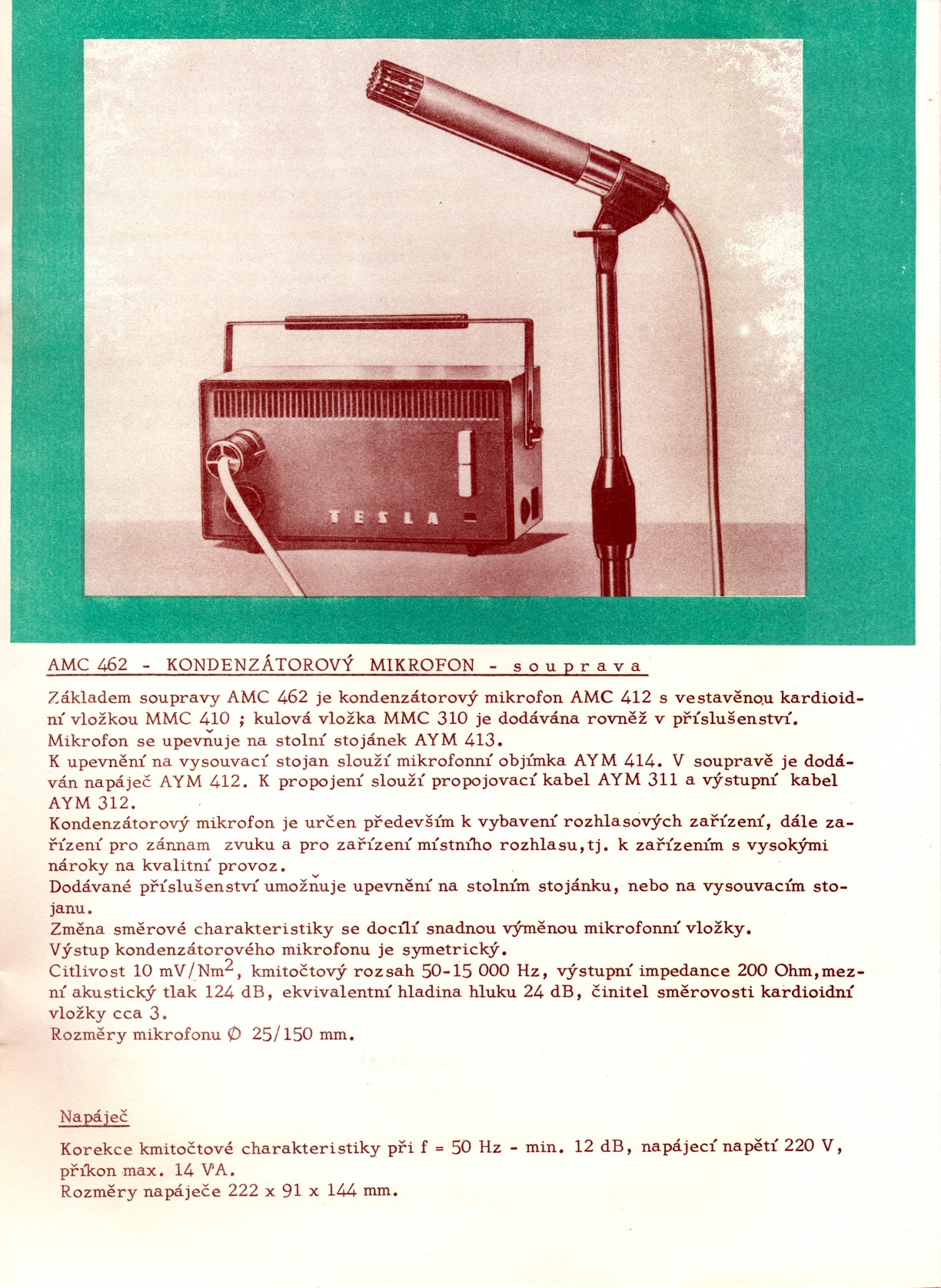

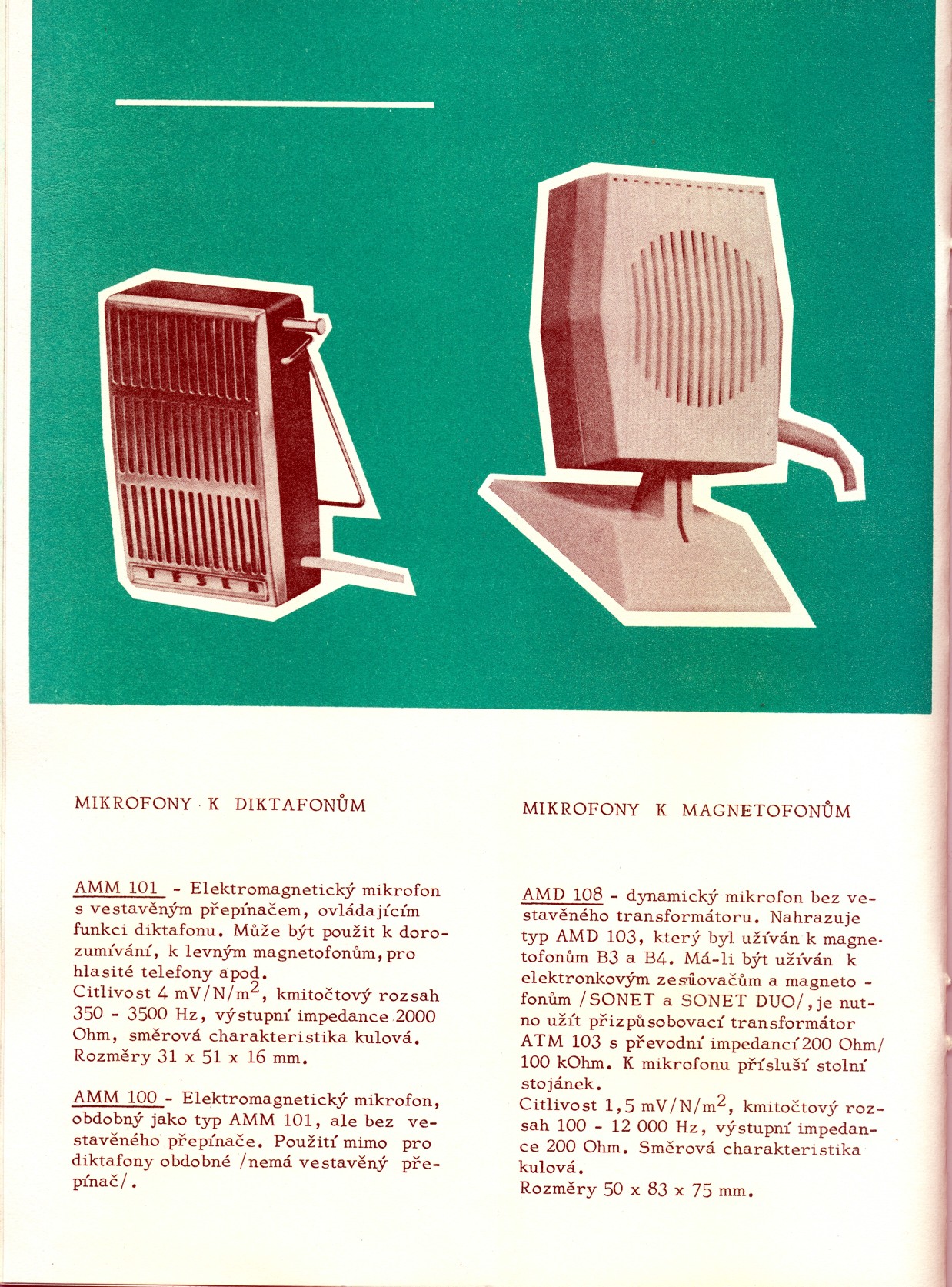

Informační leták  Informační leták  Informační leták  Informační leták  Informační leták

Mikrofon TESLA AMD 100L
Výrobce: TESLA Valašské Meziříčí
Rozměry: 65 x 50 x 50 mm
Váha: 105 g
Kmitočtová charakteristika: 100 - 12 000 Hz
Směrová charakteristika: kulová
Citlivost: 1,5 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: plastový

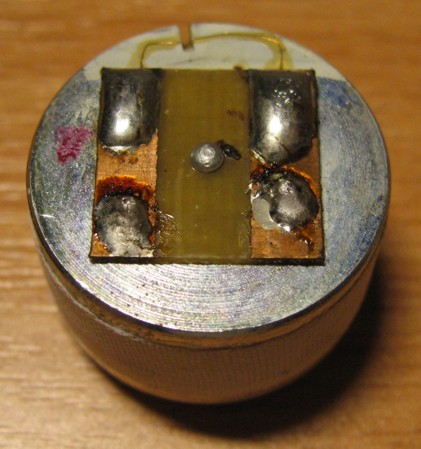

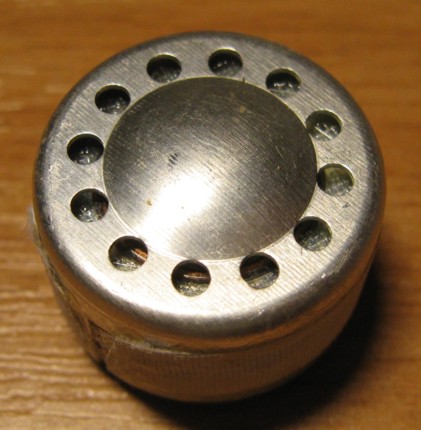

AMD 100L AMD 100L rozložený AMD 100L detail vložky

Mikrofon TESLA AMD 101
Výrobce: TESLA Valašské Meziříčí
Rozměry: 92 x 66 x 35 mm
Váha: 175 g

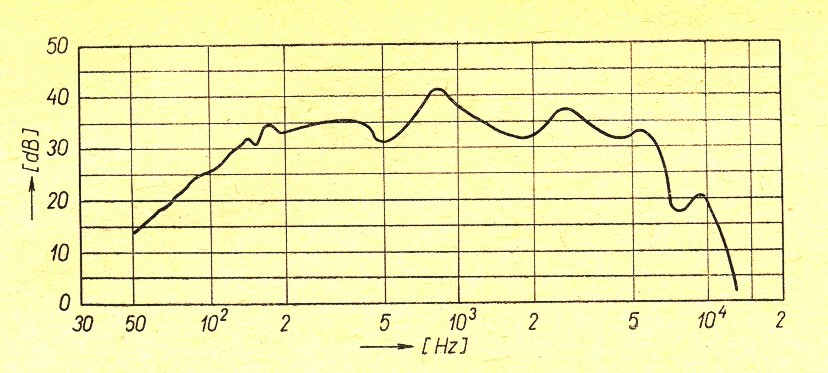

Kmitočtová charakteristika:  charakteristika
Směrová charakteristika: kulová
Citlivost: min. 3 mV/mikrobar
Výstupní impedance: 100 kΩ
Korpus: plastový

Dynamický mikrofon s vestavěným transformátorem, tvarově řešený tak, že stojánek je součástí mikrofonu. Kryt mikrofonu je z polystyrenu pastelové barvy. Vestavěný transformátor je astatický. Připojovací šňůra délky 2 m je neoddělitelnou částí mikrofonu a je ukončena miniaturní zástrčkou (tříkolíkovou). Vhodný pro snímání hudby, zpěvu, popřípadě mluveného slova při použití k magnetofonům, nebo zesilovačím zařízením s minimální citlivostí nejméně 3 mV. Přitom nelze užít prodlužovací šňůry. Směrová charakteristika je pro nízké a střední kmitočty kulová. Dodáván k magnetofonu Sonet Duo.

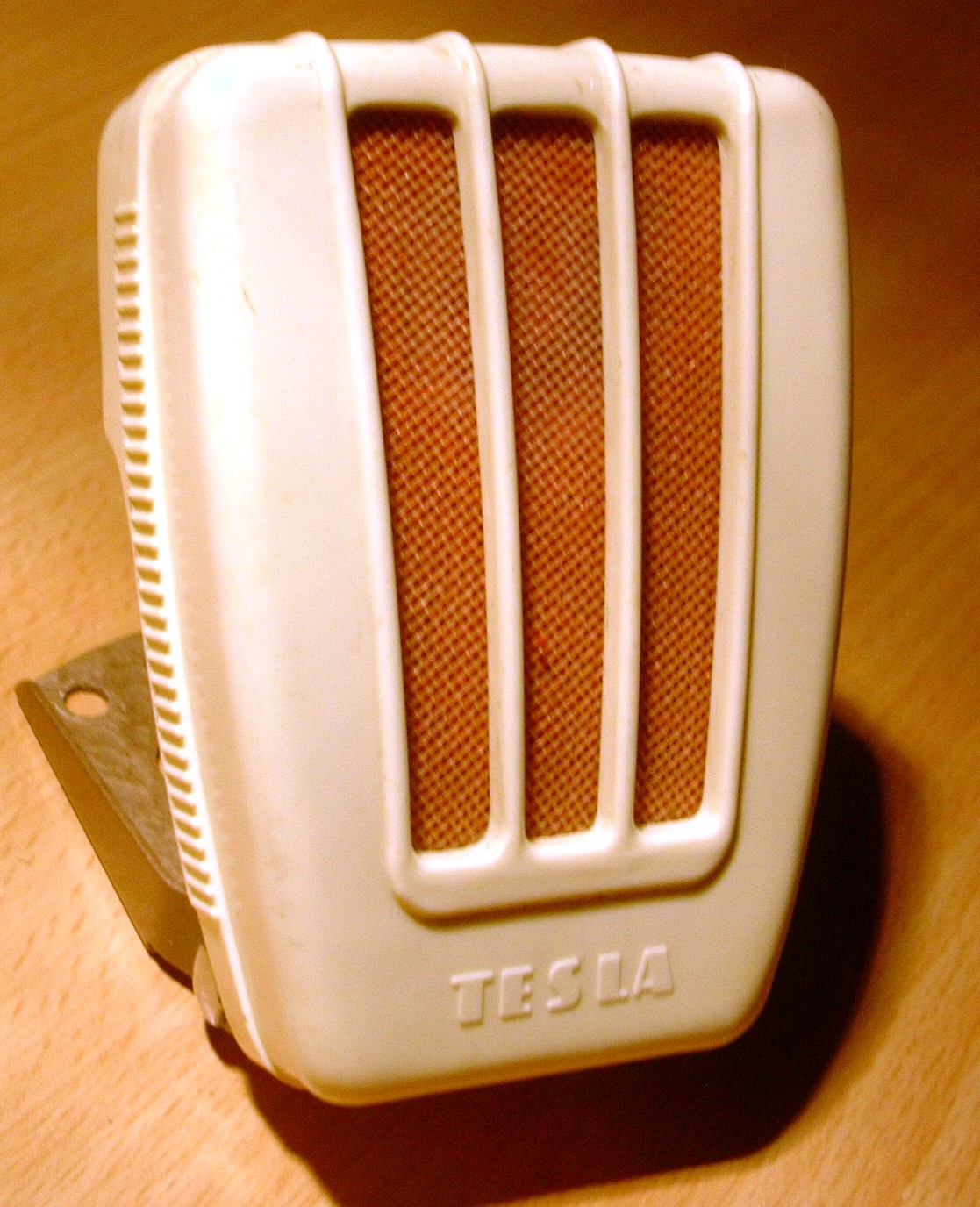

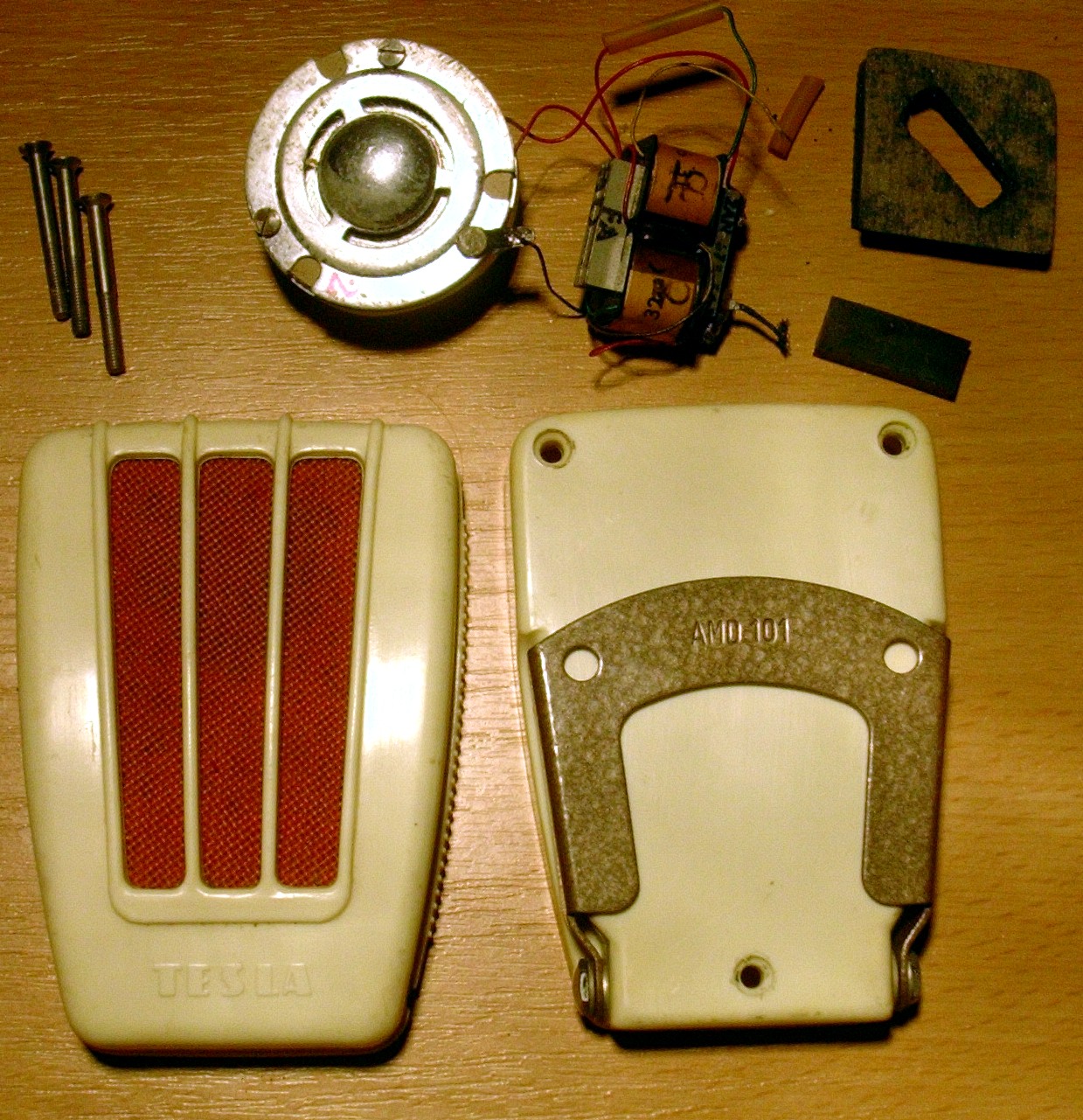

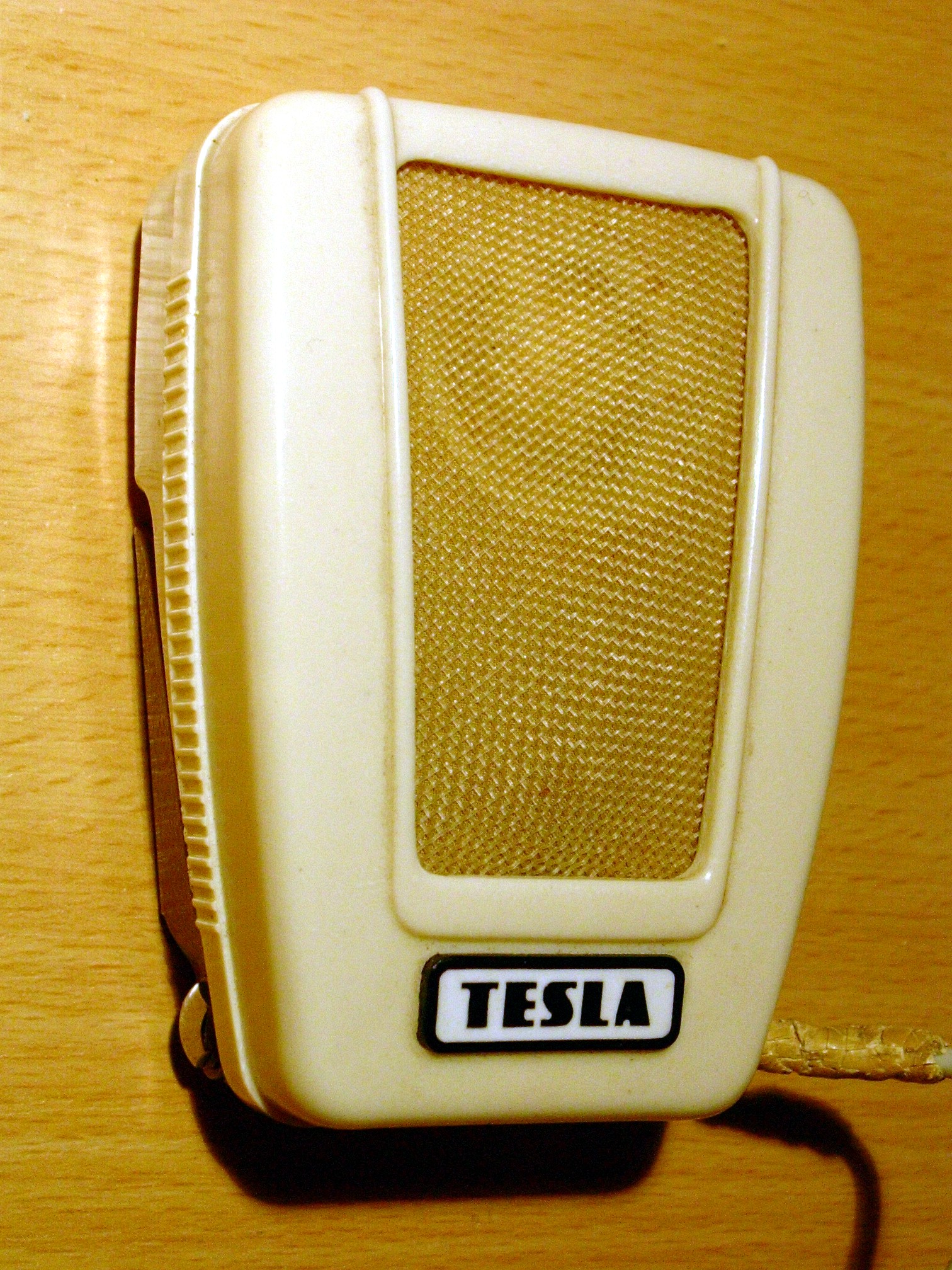

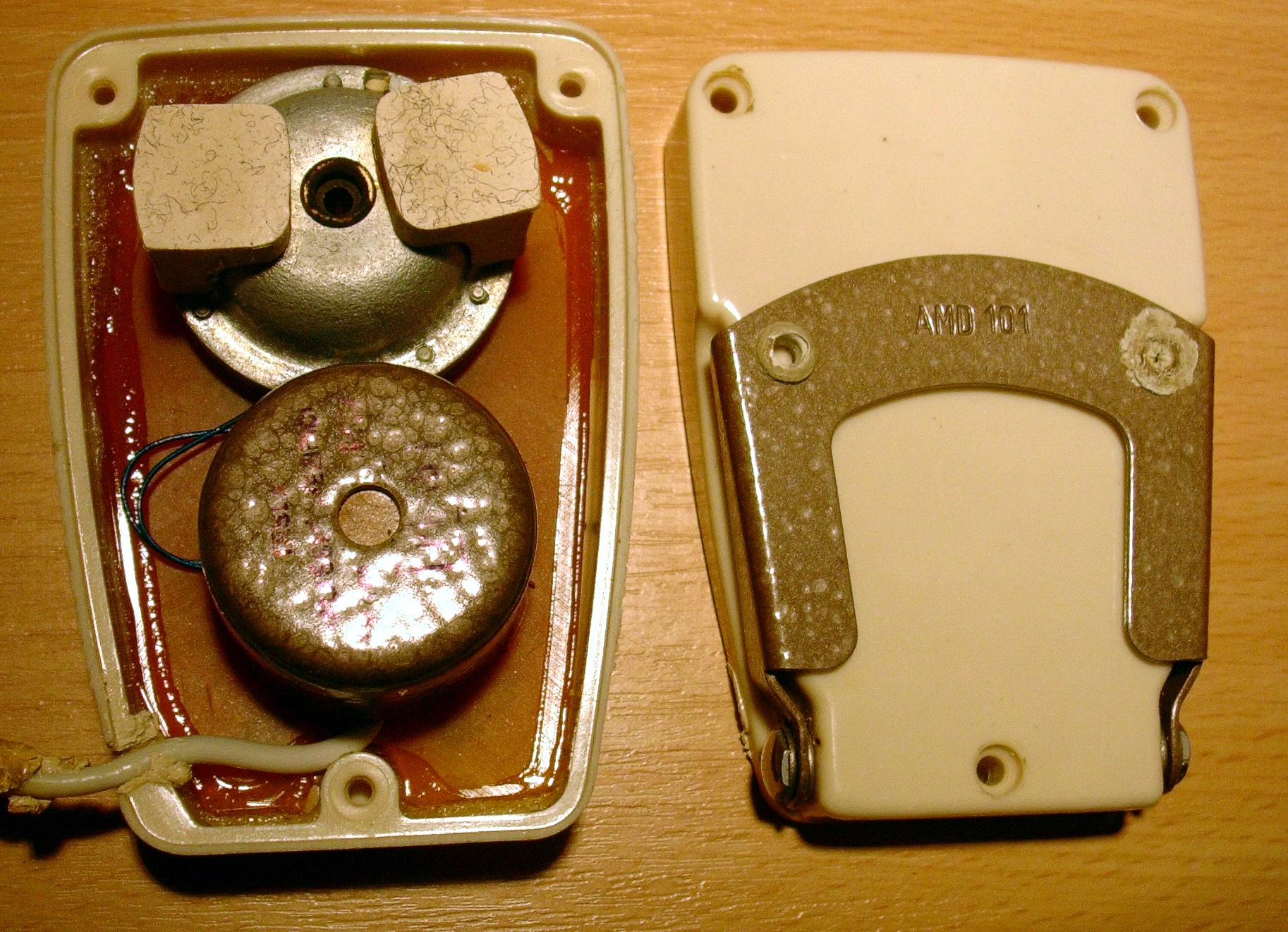

AMD 101 AMD 101 rozložený AMD 101 modifikace AMD 101 modifikace

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 102
Výrobce: TESLA Valašské Meziříčí
Rozměry: 108 x 66 x 35 mm
Váha: 240 g
Kmitočtová charakteristika:  100-12 000 Hz v pásmu 12 dB
Směrová charakteristika: kulová
Citlivost: 0,15 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: plastový
Stejný jako AMD 101, ale s jiným držákem a bez transformátoru.
Pro všechny druhy přenosu zvuku spolu se zesilovači TESLA.

AMD 102 AMD 102 AMD 102

Mikrofon TESLA AMD 103
Výrobce: TESLA Valašské Meziříčí
Rozměry: 62 x 50 x 32 mm
Váha: 97 g
Kmitočtová charakteristika:  charakteristika
Směrová charakteristika: kulová
Střední citlivost mikrofonu [µV/µB]: min. 150
Výstupní impedance: 200 Ω
Korpus: plastový

V krytu mikrofonu, z plastické hmoty pastelové barvy, je umístěna dynamická mikrofonní vložka. Mikrofon má stíněnou šňůru délky 2 m, ukončenou miniaturní zástrčkou. Je opatřen sklopným stojánkem. Vhodný pro snímání hudby, zpěvu a mluveného slova v rozsahu 100-12 000 Hz. K zesilovači se připojuje buď přímo nebo přes převodní transformátor. K připojení mikrofonu je možno použít prodlužovací šňůry max. délky 100 m. Směrová charakteristika je pro nízké a střední kmitočty kulová. Dodáván k magnetofonu Sonet B3.

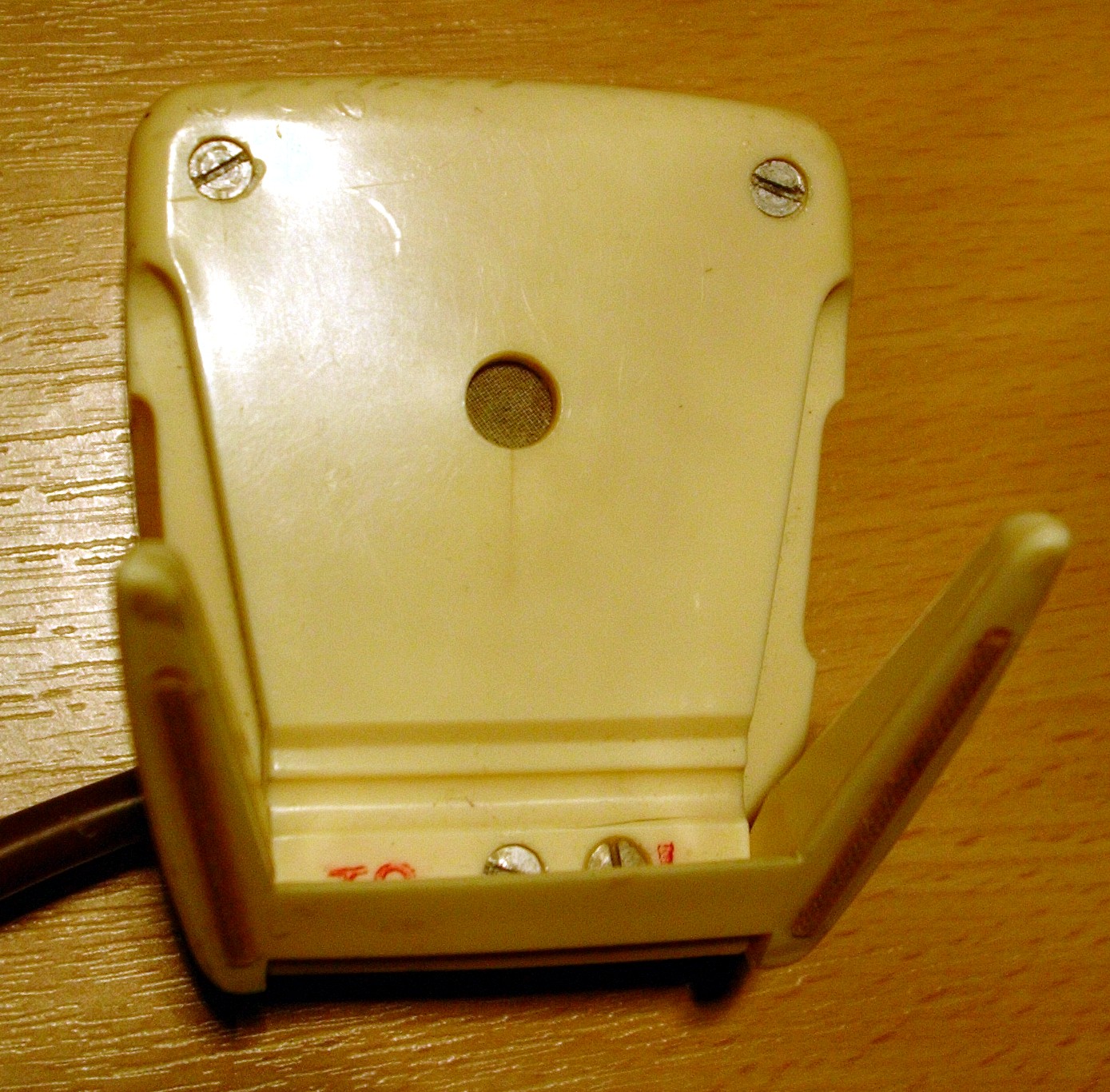

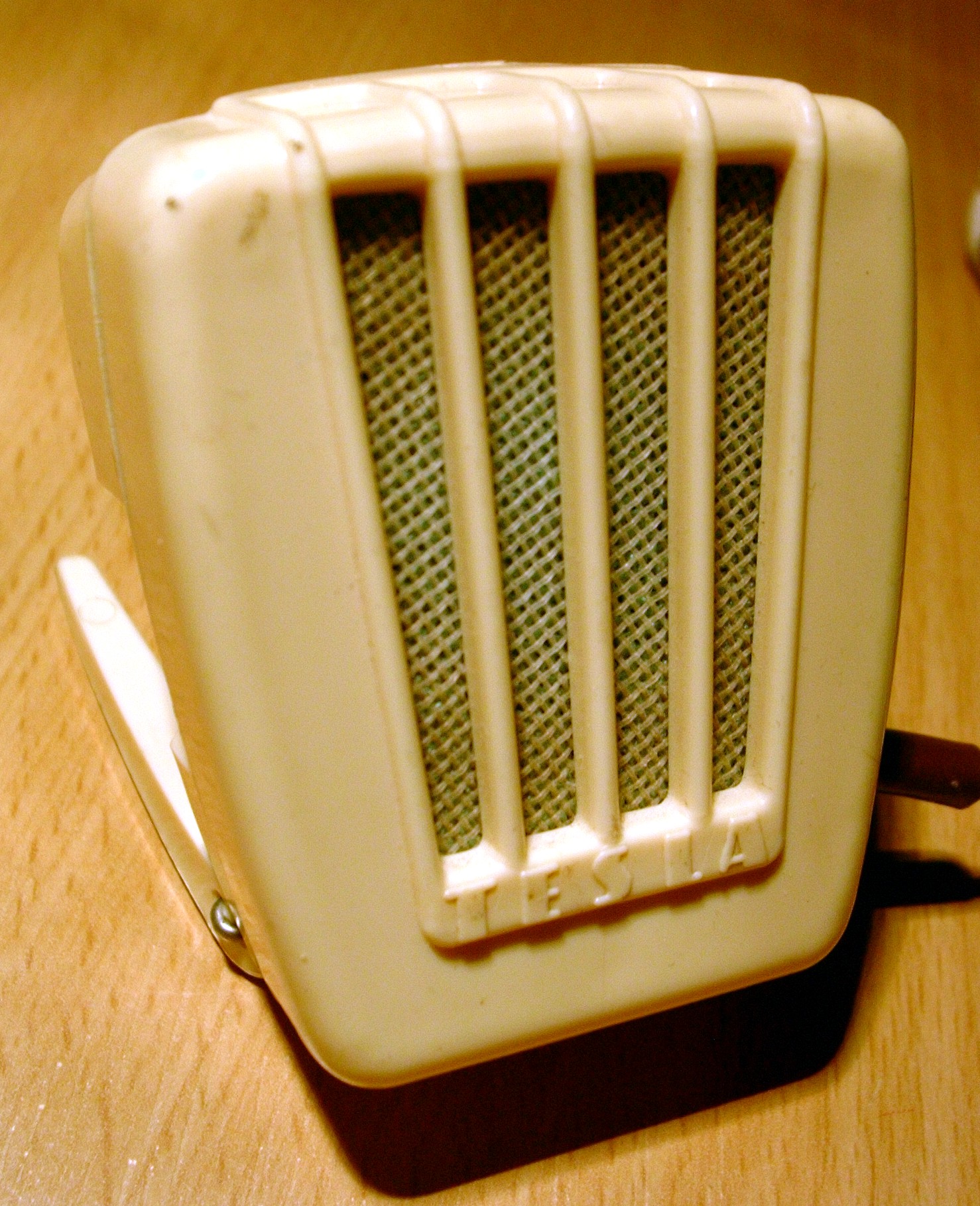

AMD 103 AMD 103 ze zadu

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 104

Mikrofon TESLA AMD 105
Výrobce: TESLA Valašské Meziříčí
Rozměry: 80 x 55 x 35 mm
Váha: 140 g
Směrová charakteristika: kulová
Kmitočtová charakteristika: 100 - 12 000 Hz
Citlivost: 40 mV/N/m2
Výstupní impedance: 100 kΩ
Korpus: plastový

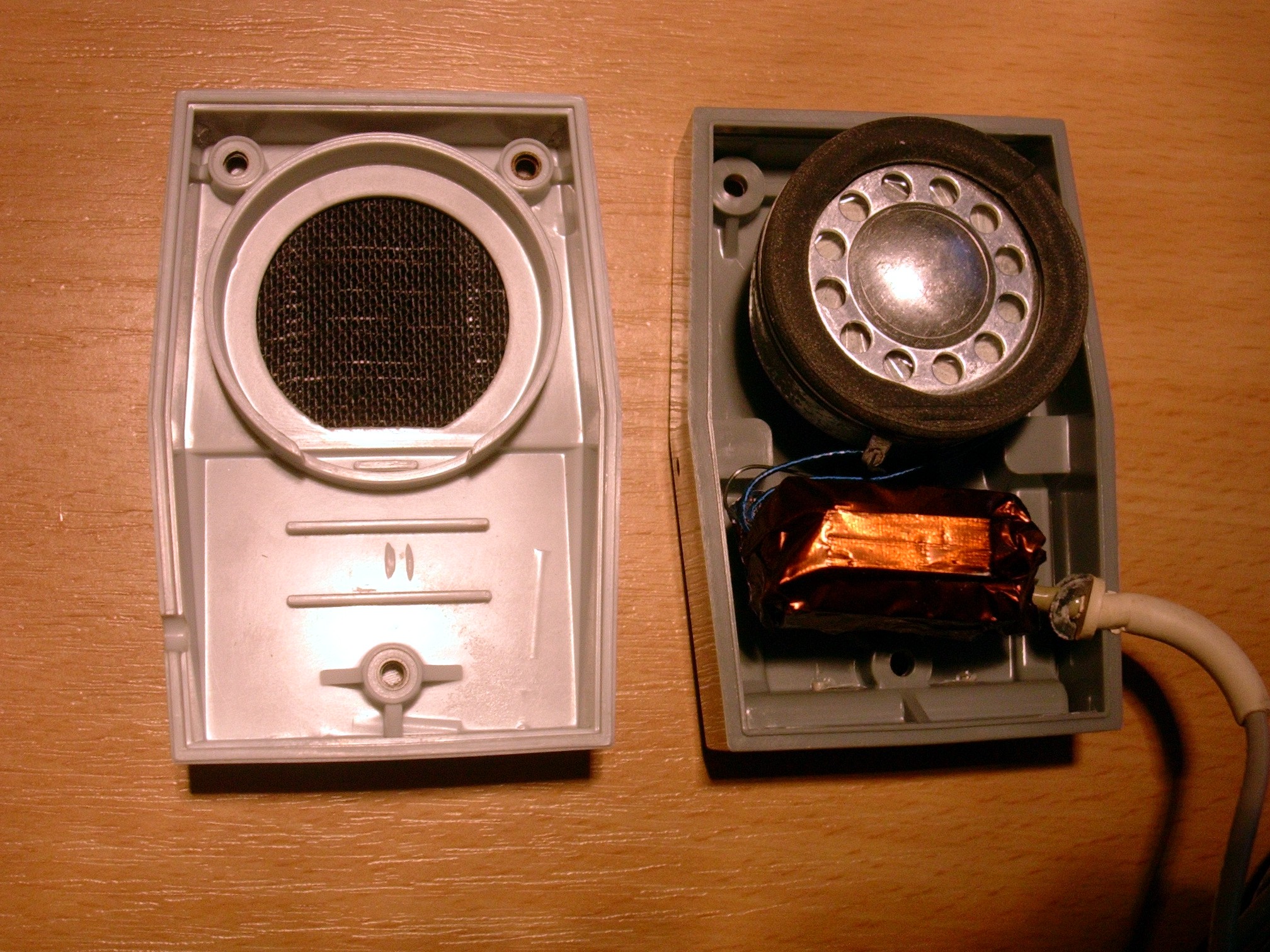

AMD 105 AMD 105 AMD 105

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 106
Výrobce: TESLA Valašské Meziříčí
Rozměry: 80 x 55 x 35 mm
Váha: 140 g
Směrová charakteristika: kulová
Korpus: plastový

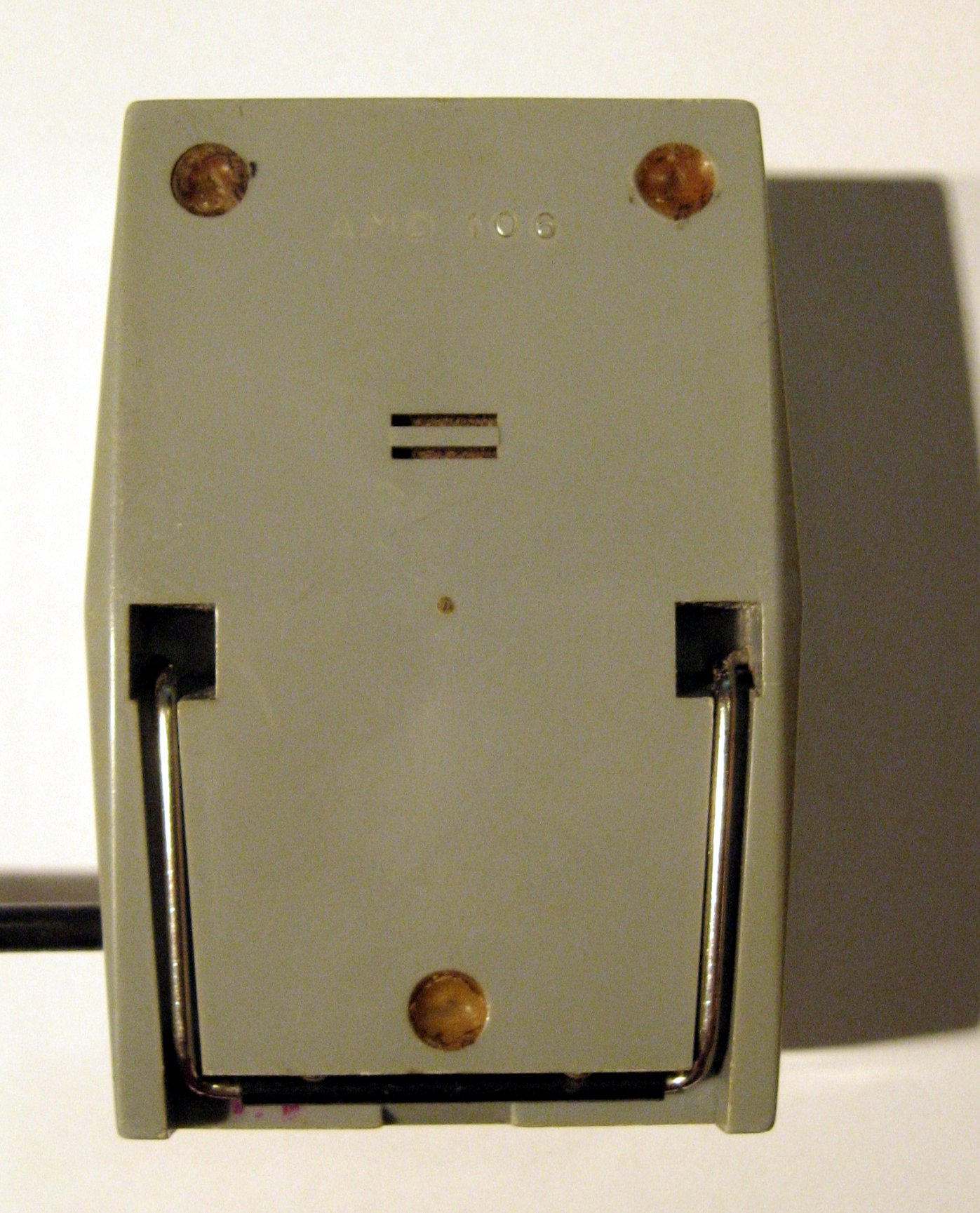

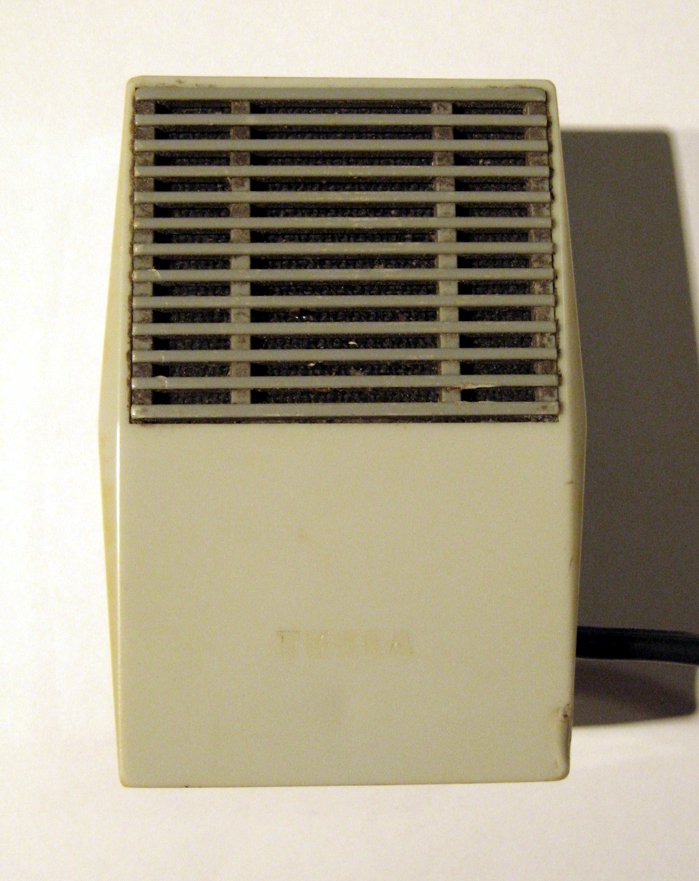

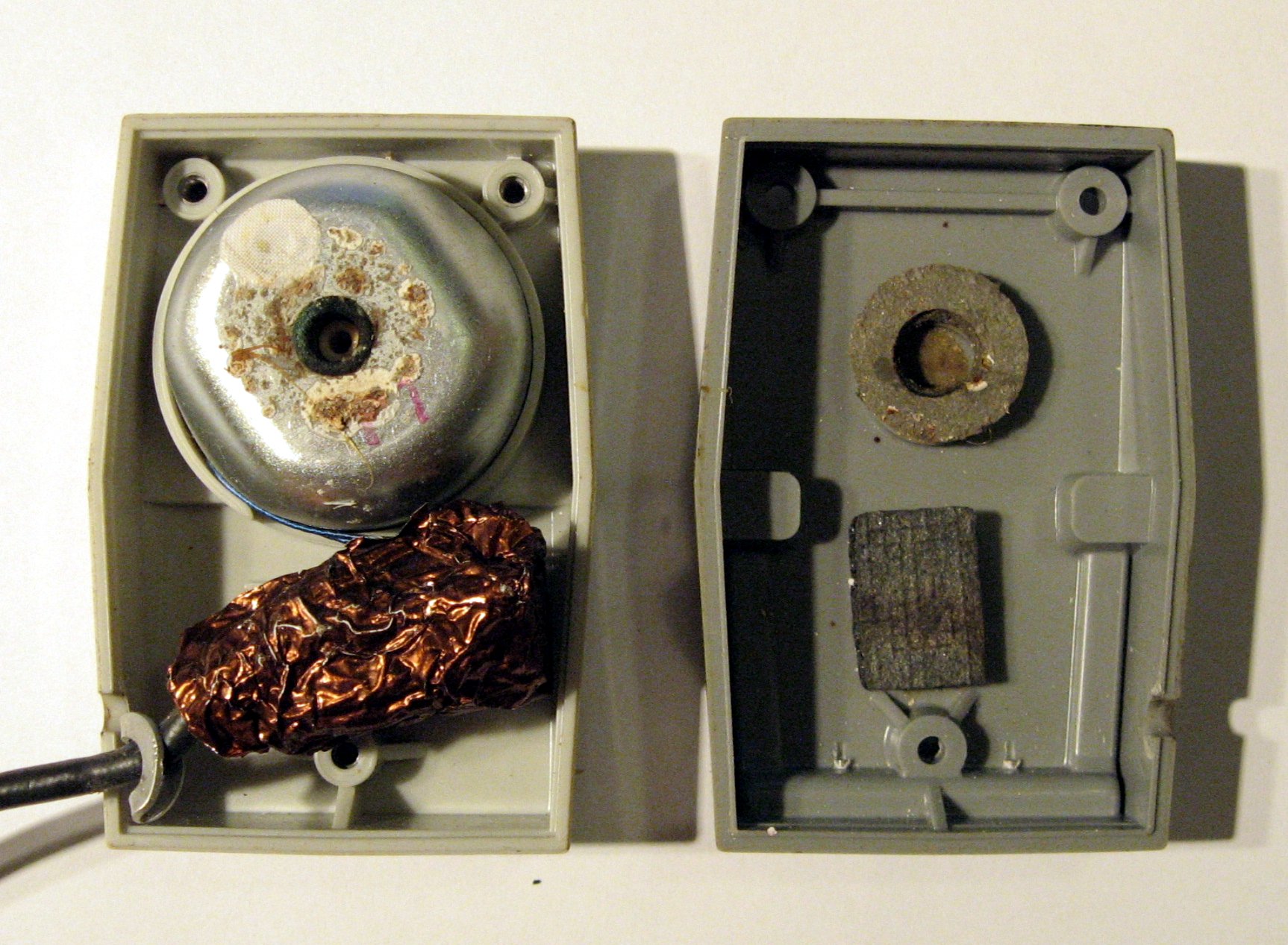

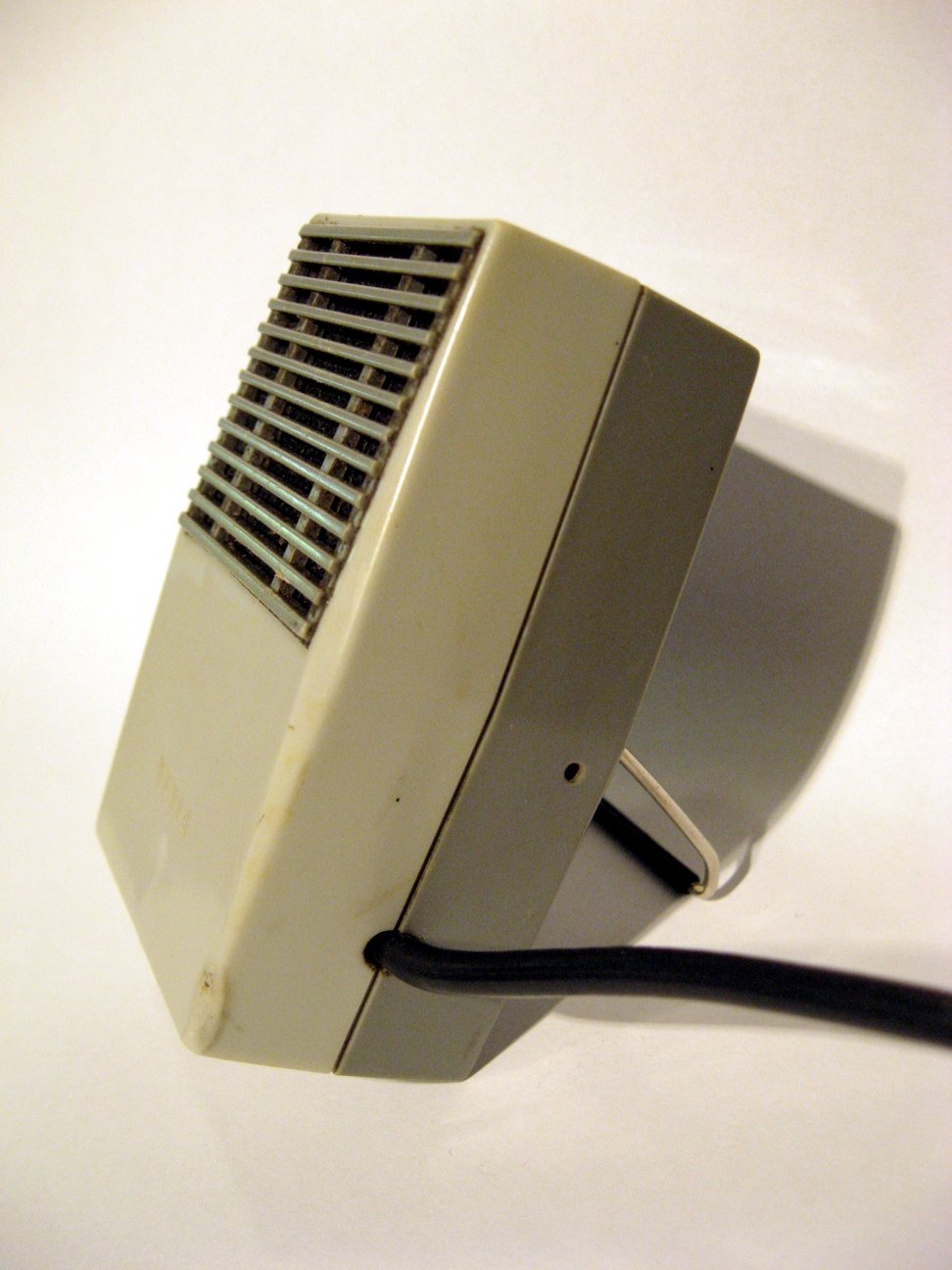

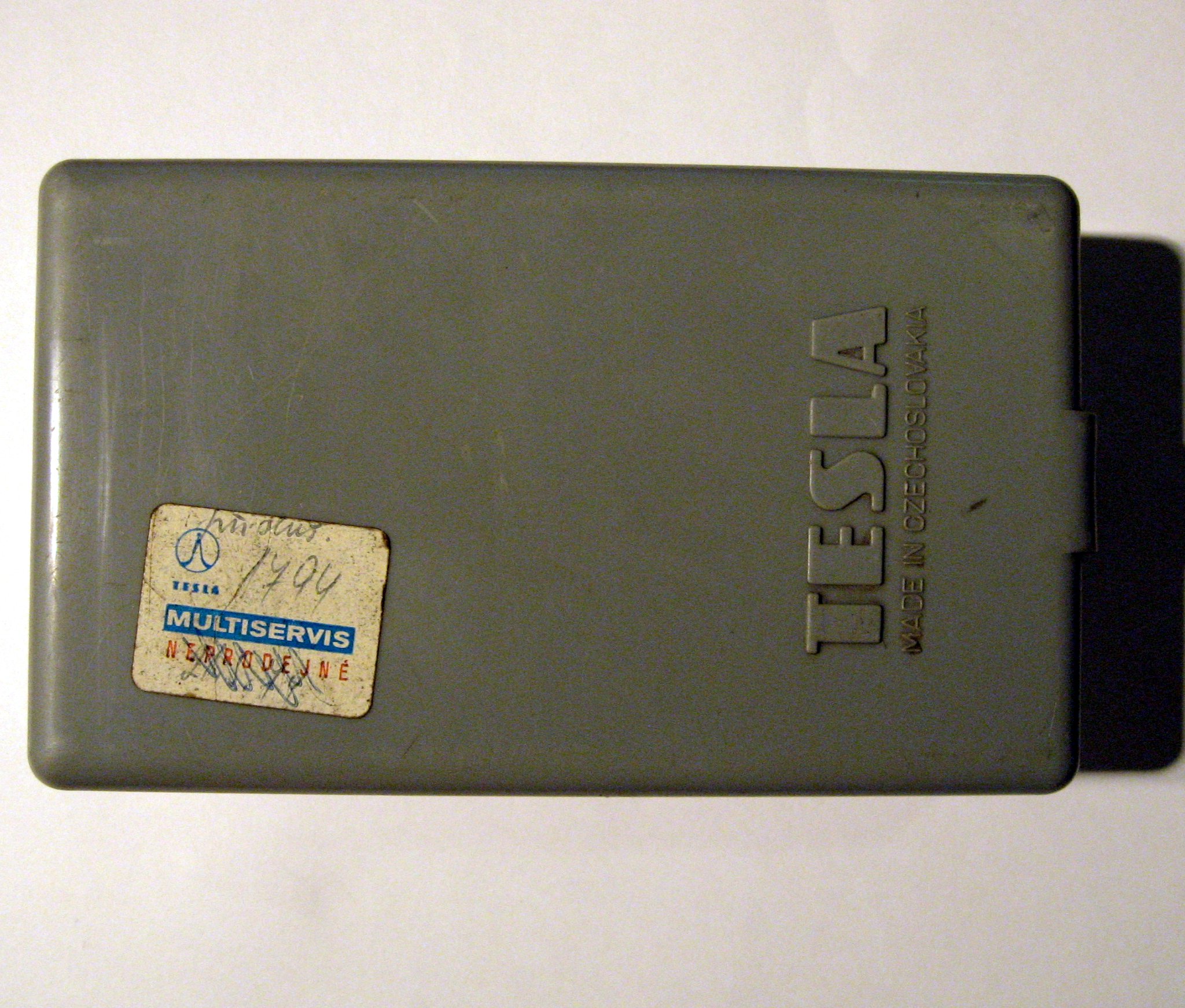

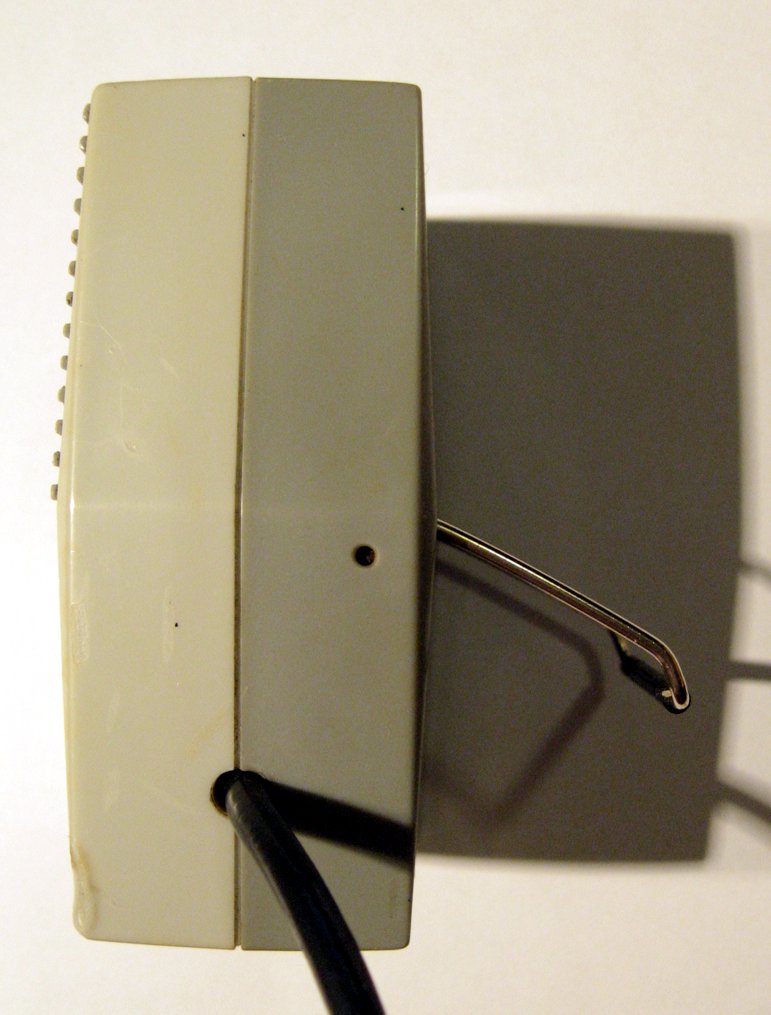

AMD 106 AMD 106 - přední pohled AMD 106 - boční pohled AMD 106 - zadní pohled AMD 106 - spodní pohled AMD 106 - rozebraný AMD 106 - plastová krabička s původní samolepkou Leták TESLA

Mikrofon TESLA AMD 108
Výrobce: TESLA Valašské Meziříčí
Rozměry: 48 x 64 x 32 mm
Váha: 105 g
Kmitočtová charakteristika: 100 - 12 000 Hz
Směrová charakteristika: kulová
Citlivost: 1,5 mV/N/m2
Výstupní impedance: 200 Ω
Korpus: plastový

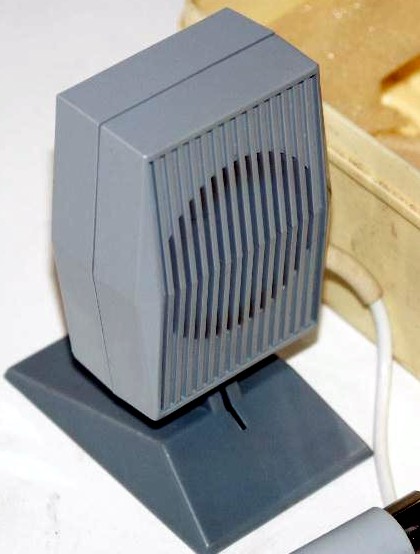

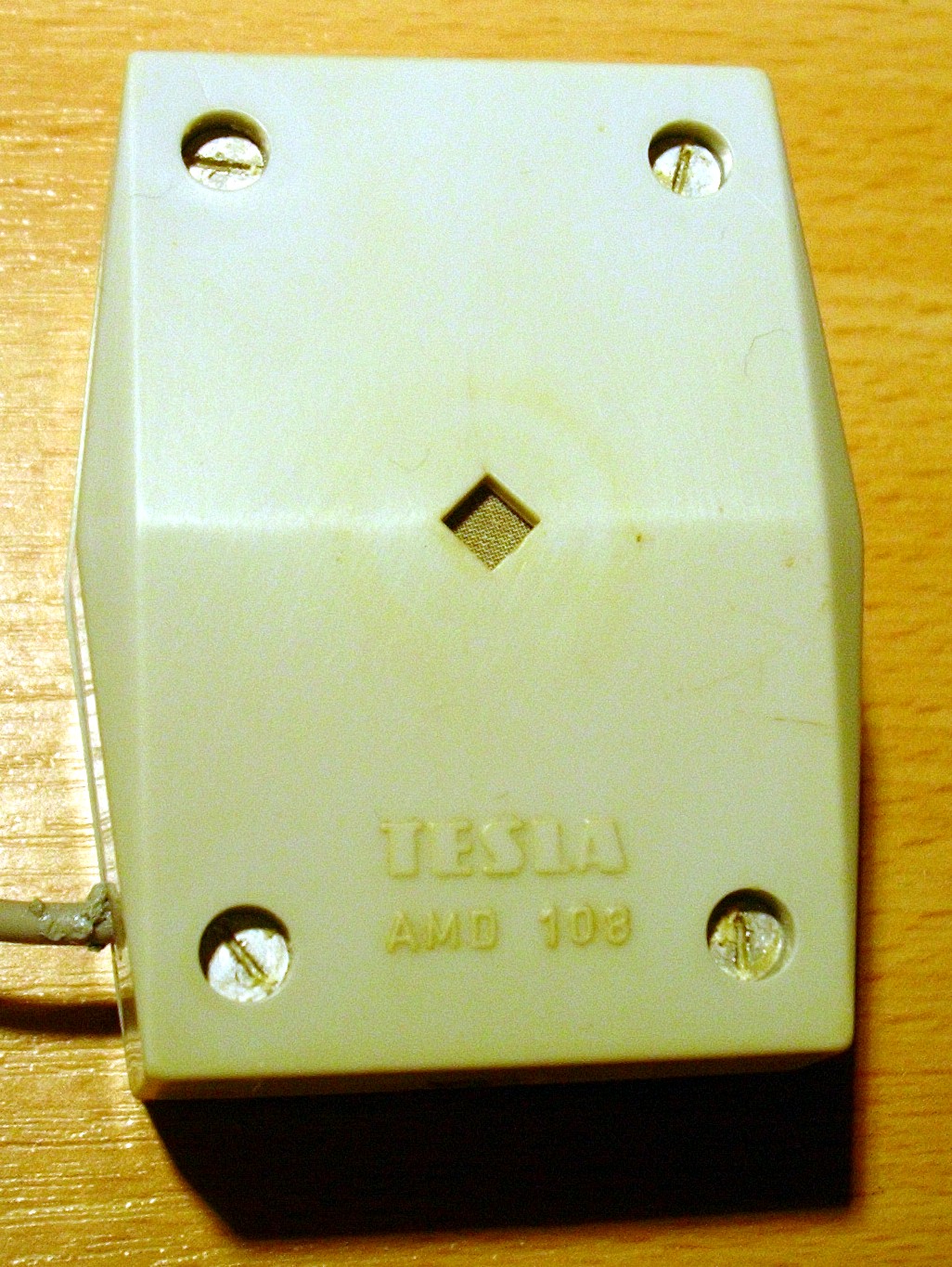

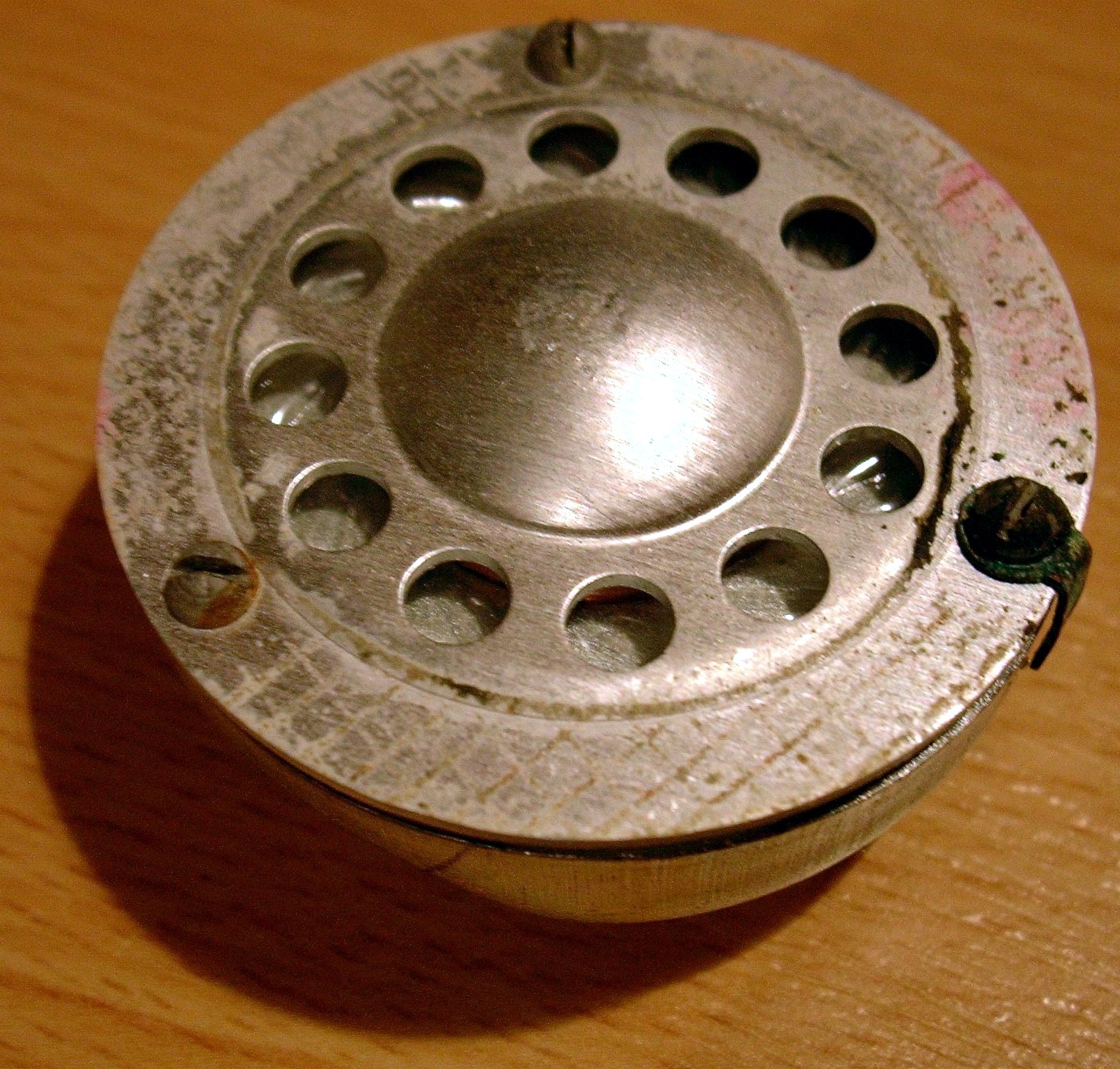

AMD 108 čelní pohled AMD 108 zadní pohled AMD 108 sestava AMD 108 v originální krabičce AMD 108 dynamická mikrofonní vložka AMD 108 včetně stojánku

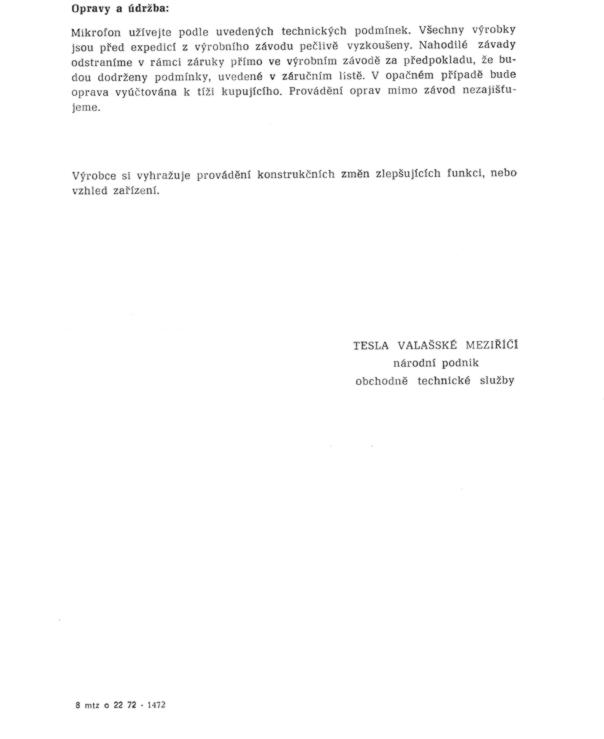

  Návod k použití 1/2   Návod k použití 2/2
  Originál záručního listu

Mikrofon TESLA AMD 111
Výrobce: TESLA Valašské Meziříčí
Rozměry: 92 x 66 x 35 mm
Váha: 169 g
Kmitočtová charakteristika:  charakteristika
Směrová charakteristika: kulová
Citlivost: min. 3 mV/mikrobar
Výstupní impedance: 100 Ω
Korpus: plastový
Zabudovaný astatický transformátor.

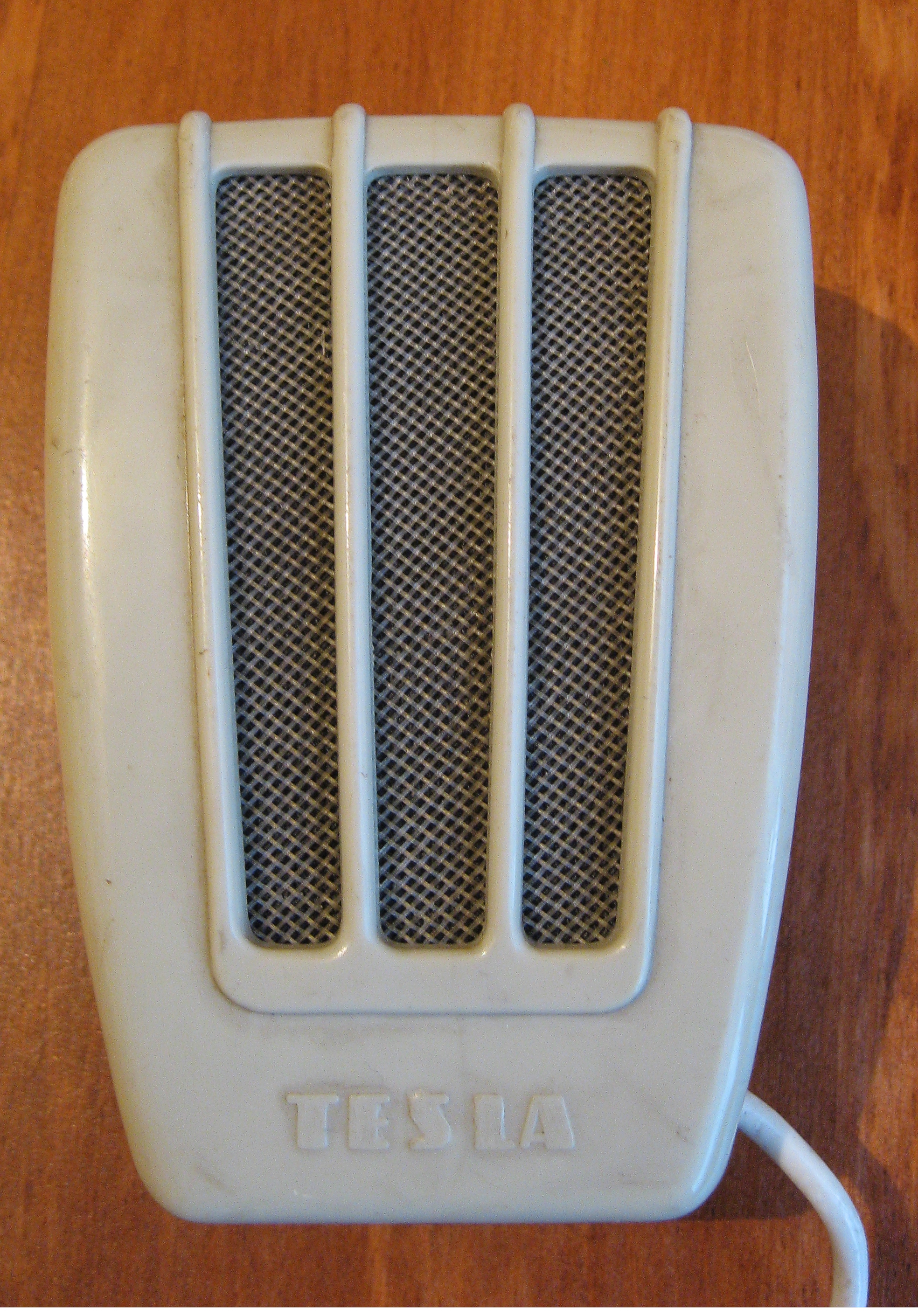

AMD 111 AMD 111

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 112 HL
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 80 - 12 000 Hz -5 dB
Směrová charakteristika: kulová
Citlivost: 3 mV/Pa
Výstupní impedance: 25 000 Ω
Zabudovaný astatický transformátor.

Souprava TESLA AMD 152

Souprava mikrofonu TESLA AMD 102 a transformátoru TESLA ATM 103.
Mikrofon AMD 102 má kryt z plastické hmoty barvy pastelové. K mikrofonu je pohyblivě upevněn držák se závitem 3/8", na němž je možno mikrofon naklápět podle potřeby. Mikrofonní transformátor ATM 103 je astatický. Vnější kryt mikrofonu je z plastické hmoty barvy pastelové. K připojení mikrofonu k transformátoru lze použít prodlužovací šňůry o max. délce 100 m.

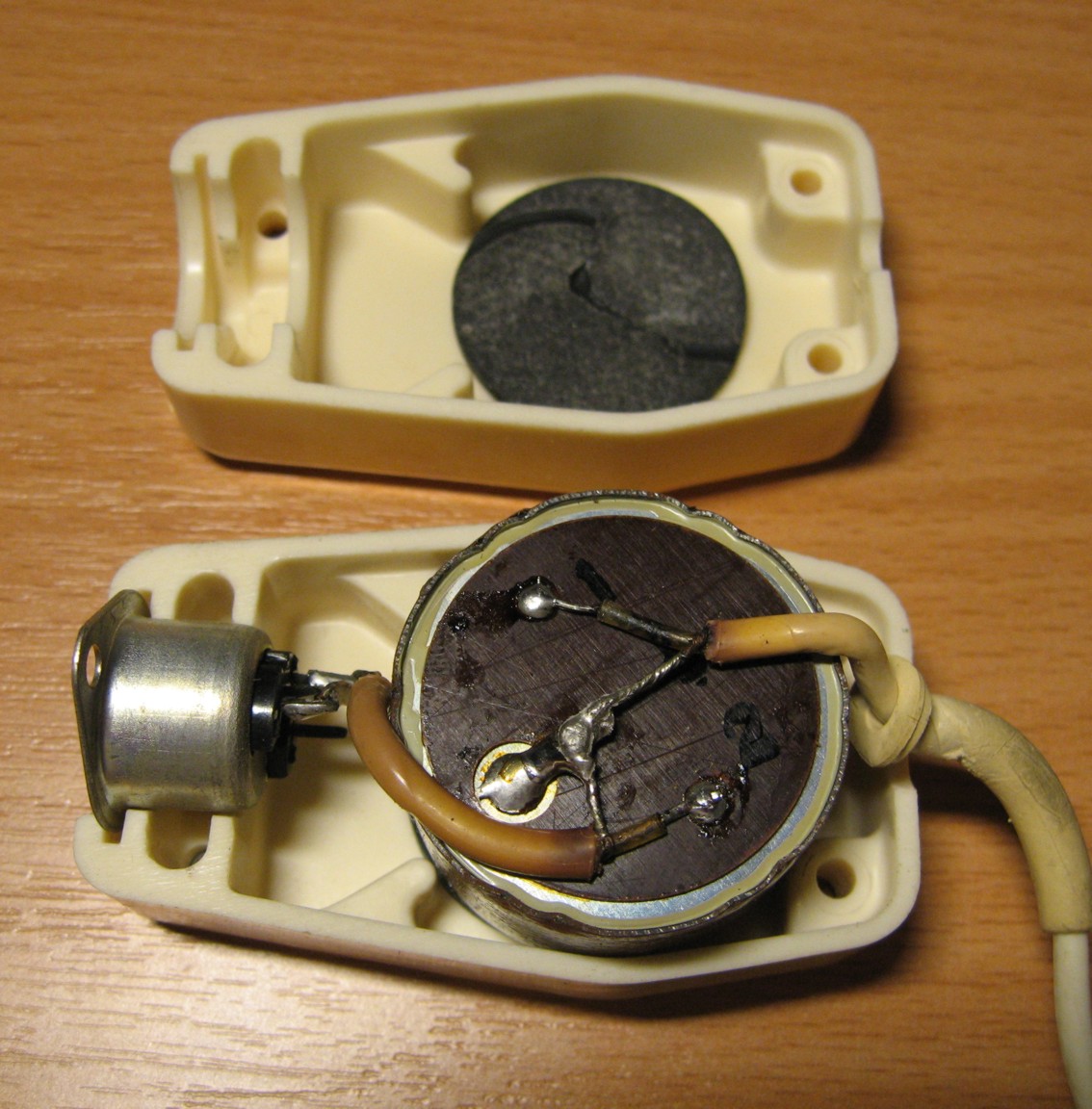

Transformátor TESLA ATM 103
Rozměry: 66 x 39 x 33 mm
Váha: 140 g
Kmitočtová charakteristika: 100-10 000 Hz v pásmu 12 dB
Převod transformátoru: 1 : 20
Výstupní impedance připojeného mikrofonu : max. 200 Ω
Korpus: plastový

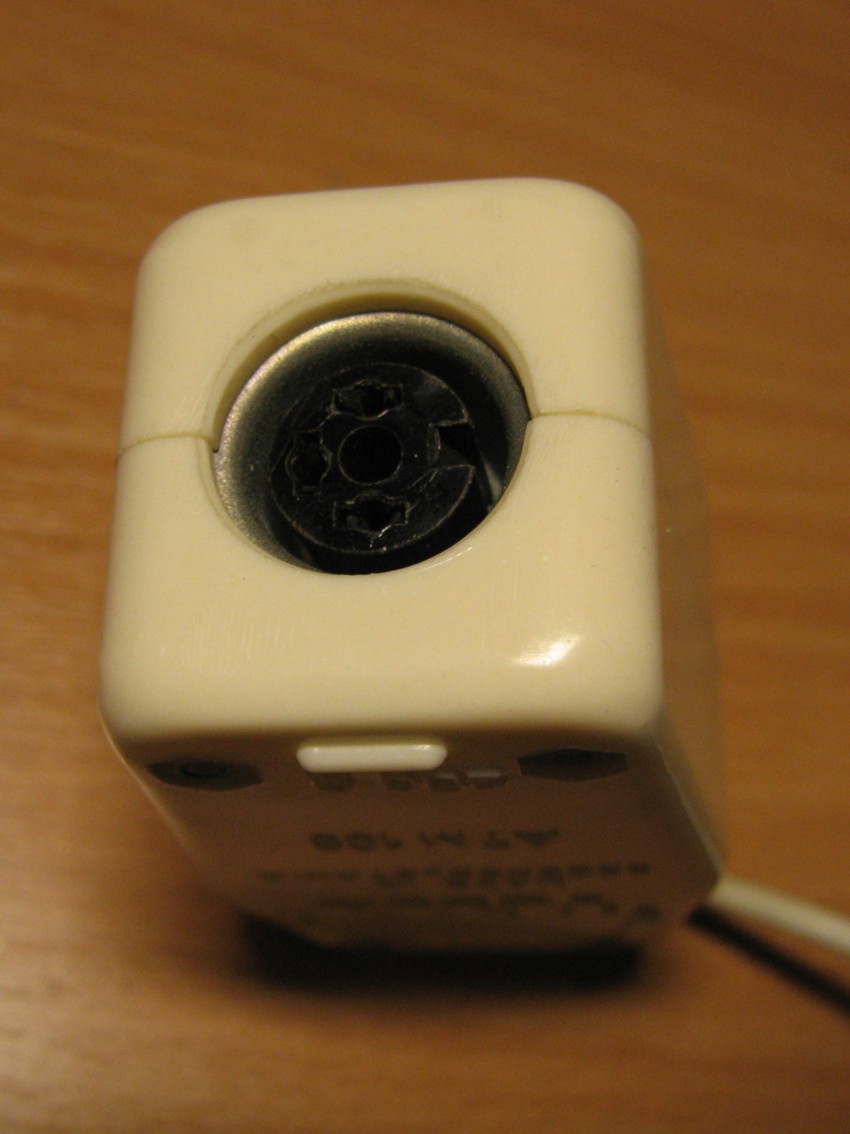

ATM103 ATM103 ATM103 ATM103

Vyobrazený vzorek je kompletně funkční.

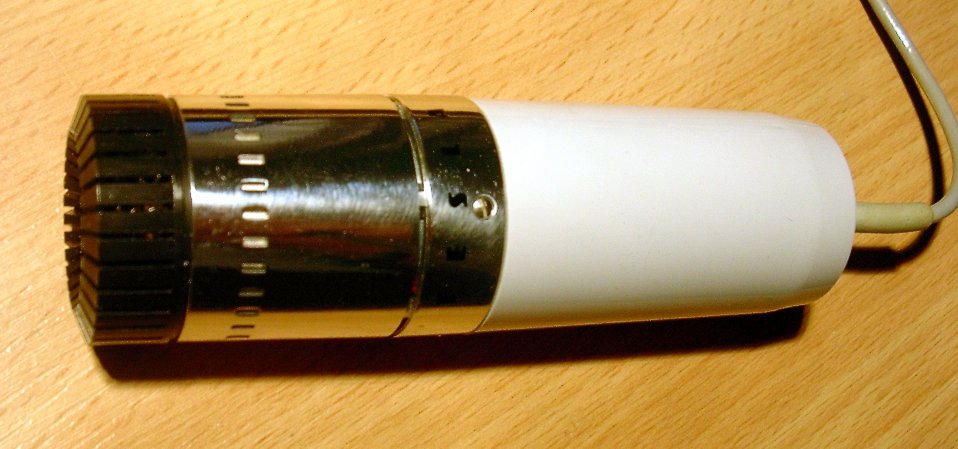

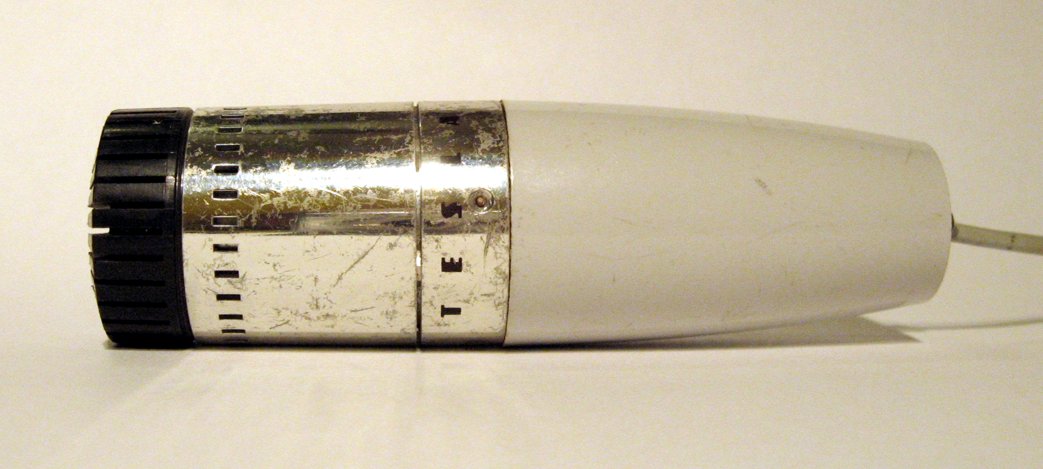

Mikrofon TESLA AMD 200
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 80 - 12 000 Hz ±5dB
Směrová charakteristika: kardioidní
Citlivost: 0,3 mV/mikrobar
Výstupní impedance: 2 000 Ω
Rozměry: ø33 x 112 mm
Váha: 140 g
Korpus: šedý plast a bílý lesklý kov
Lze připojit na prodlužovací kabel do 25m.

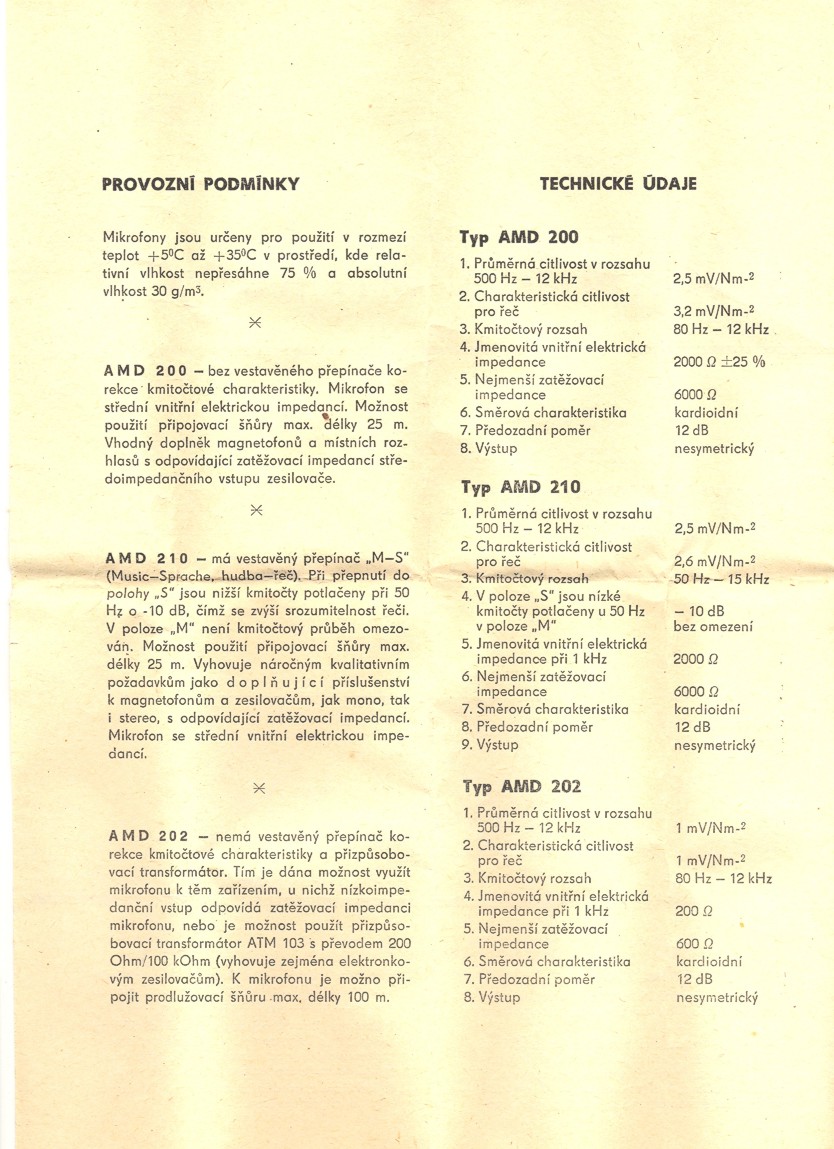

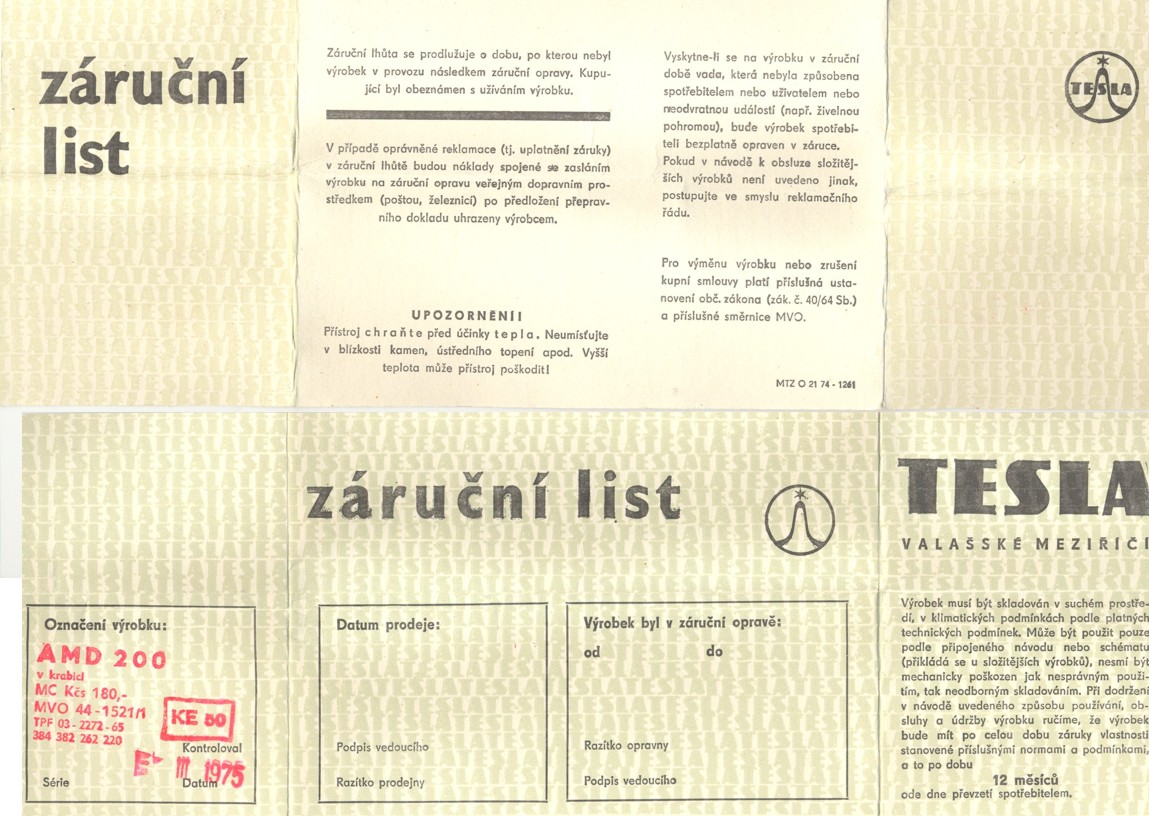

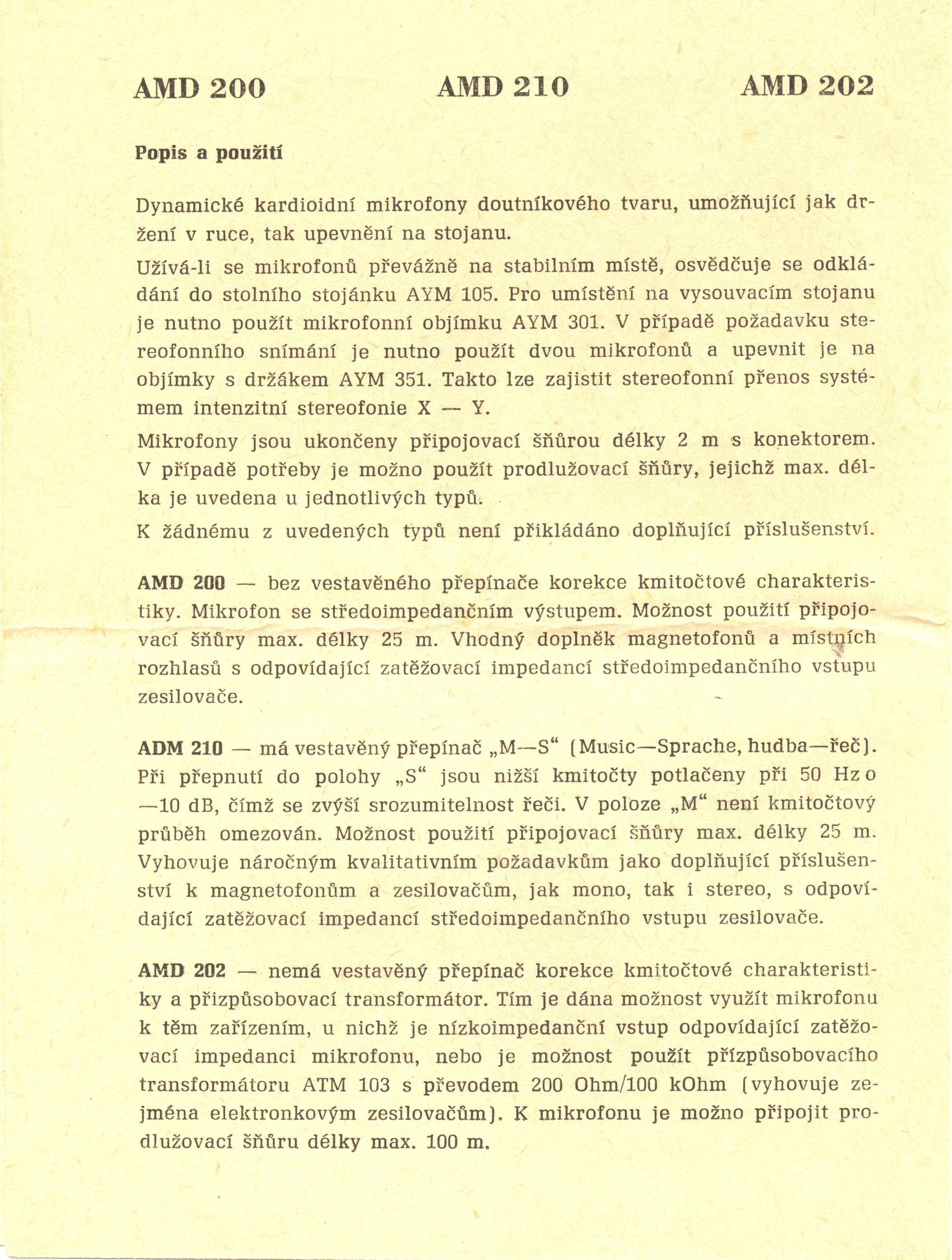

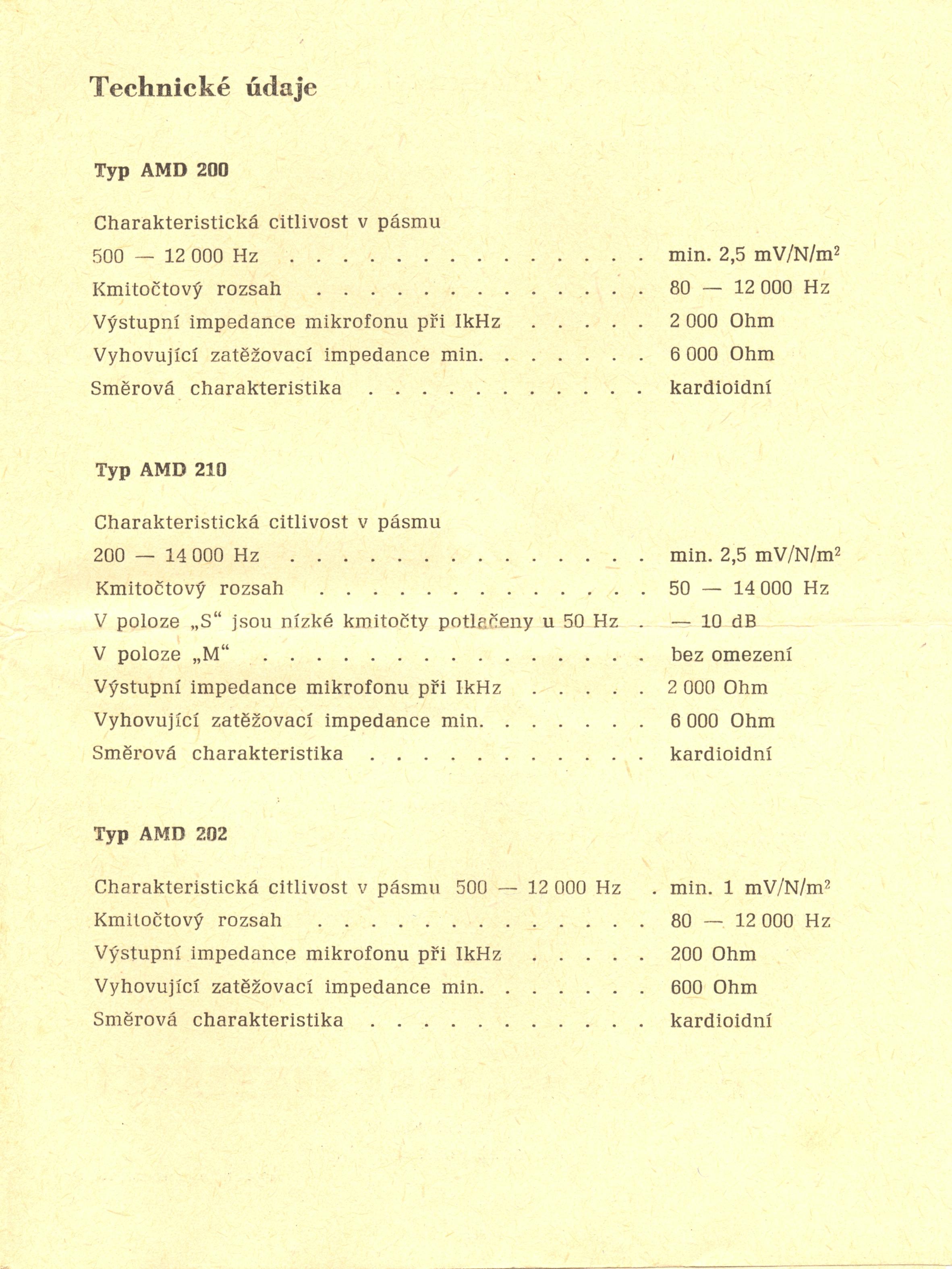

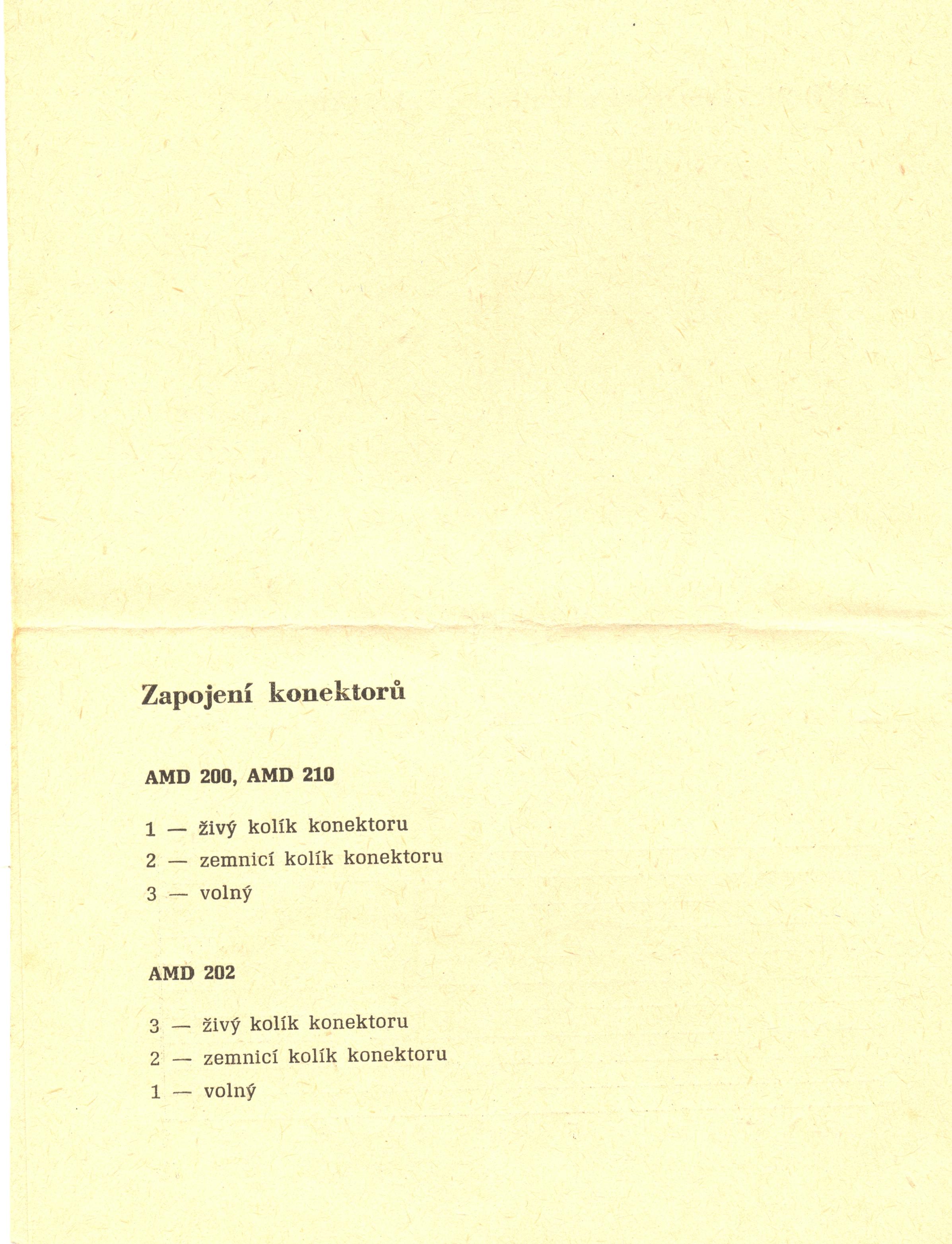

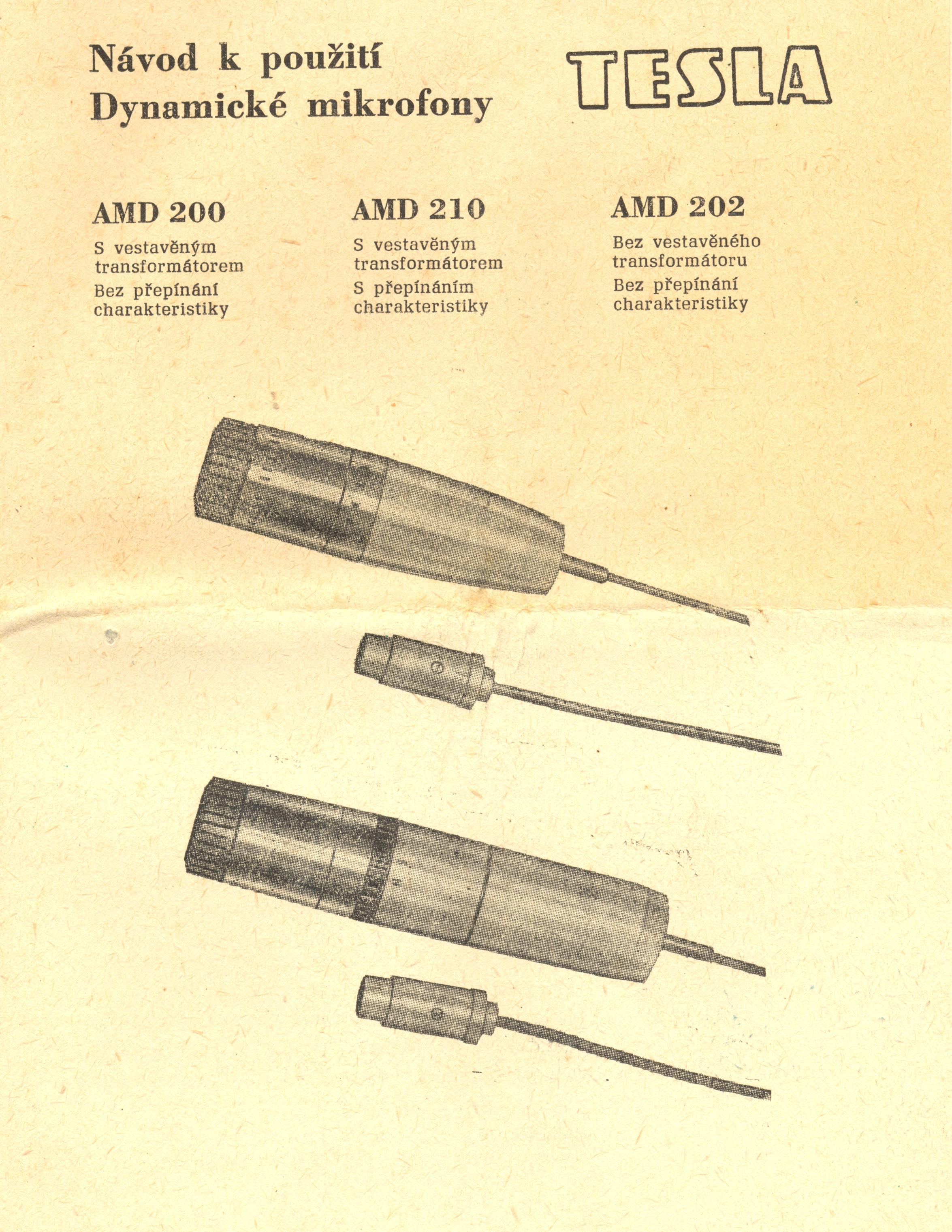

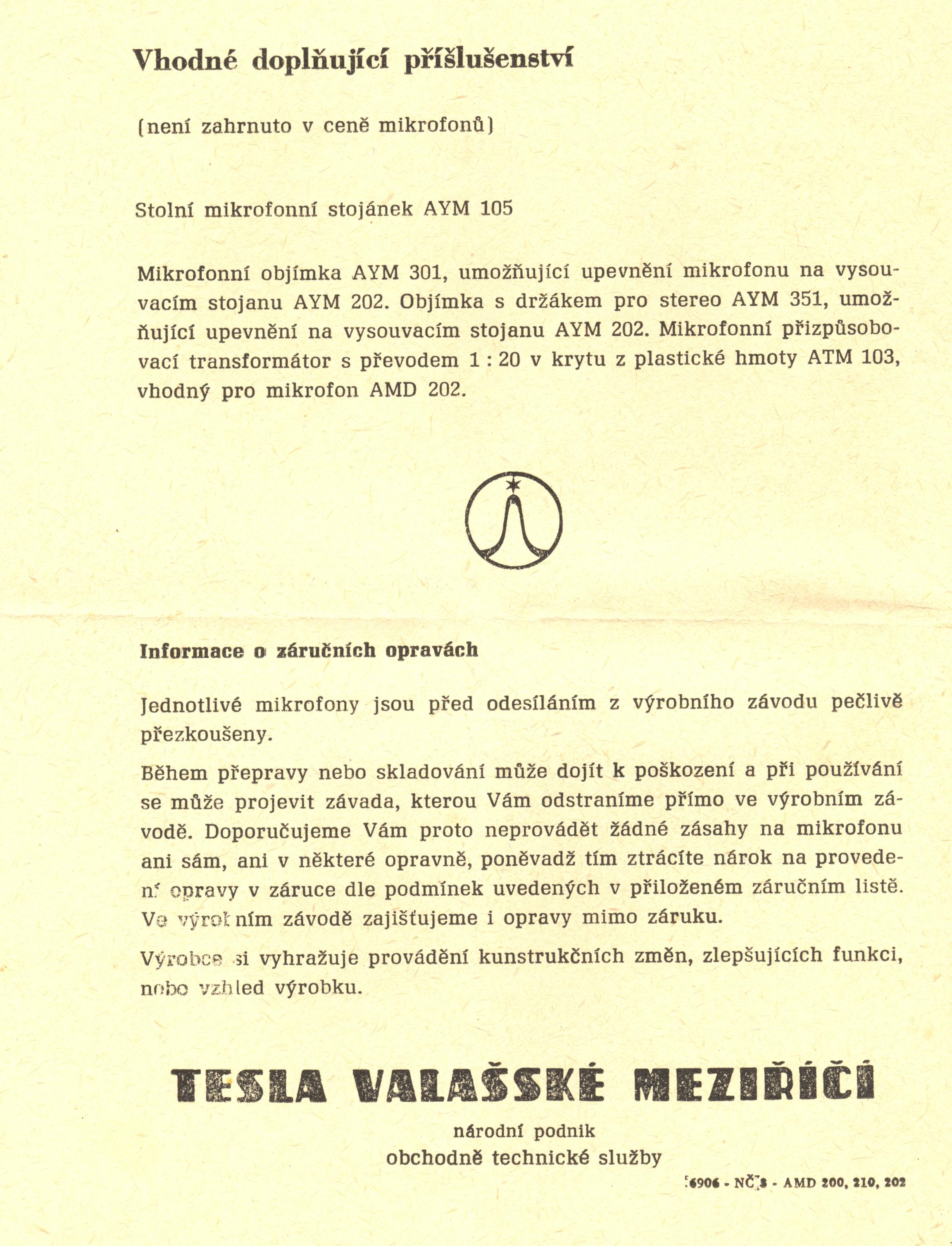

Návod k použití Návod k použití Návod k použití Návod k použití Originální krabička Původní záruční list AMD 200 AMD 200 AMD 200 - varianta se zúženým tělem

Vyobrazený vzorek je kompletně funkční.

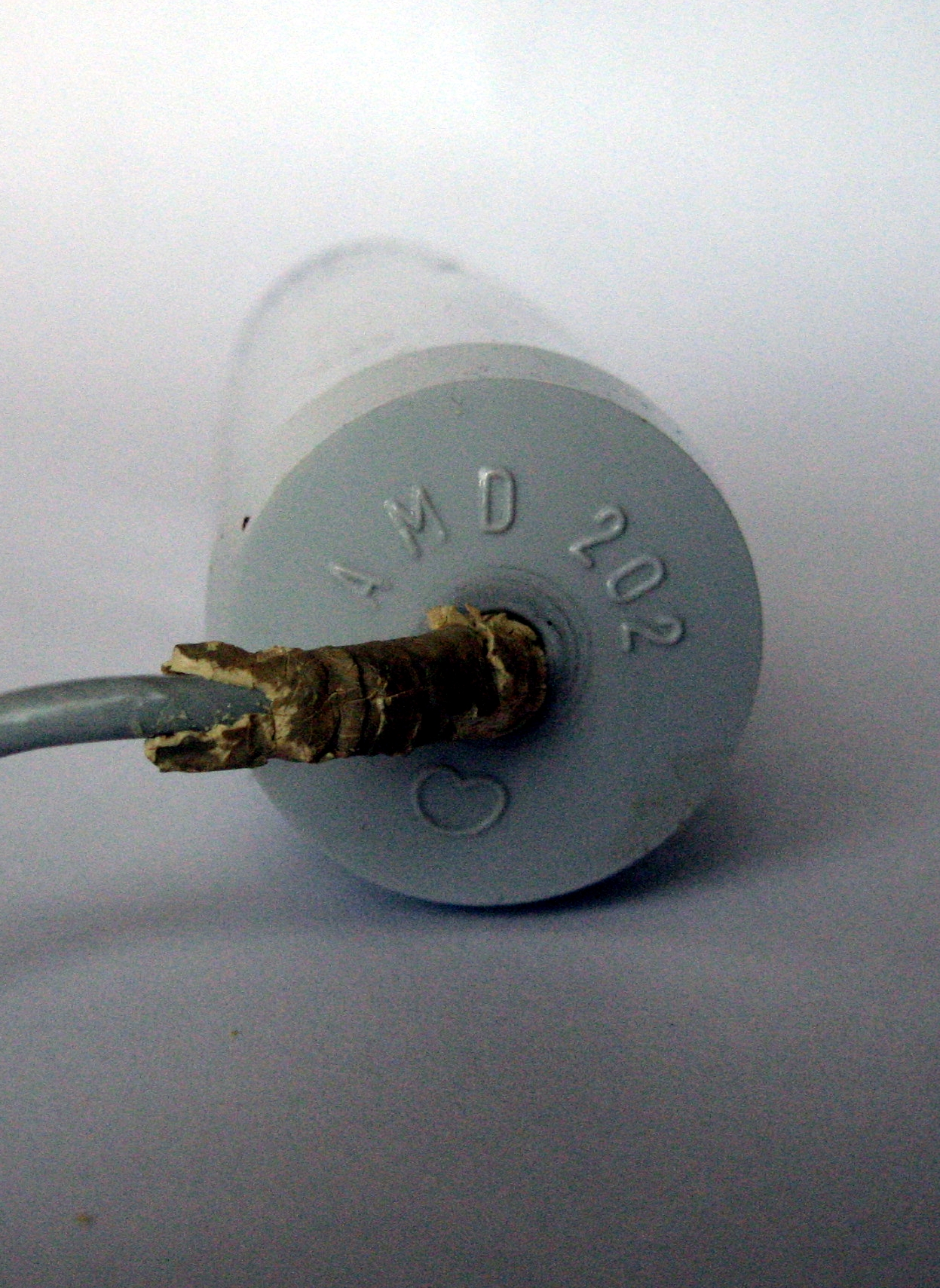

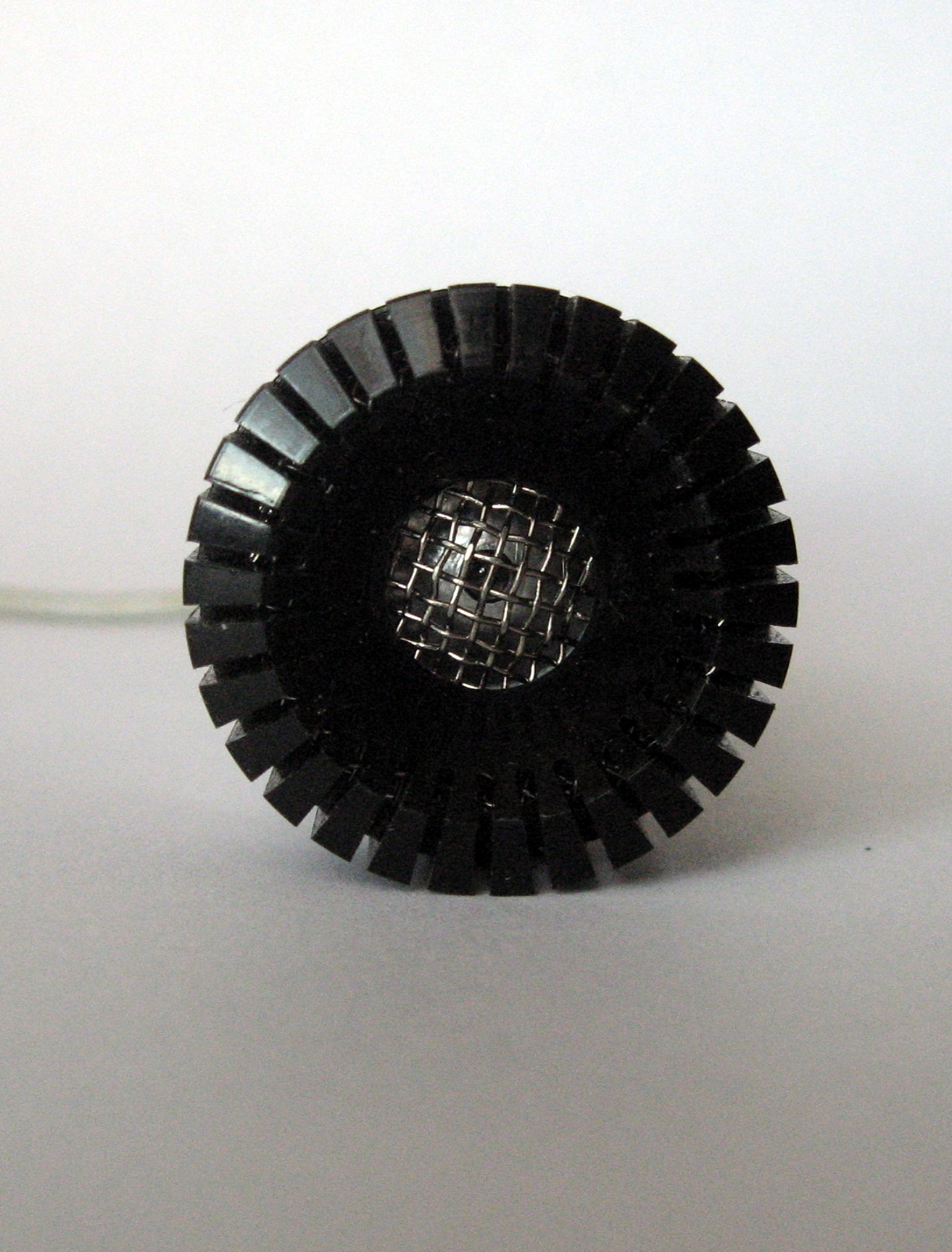

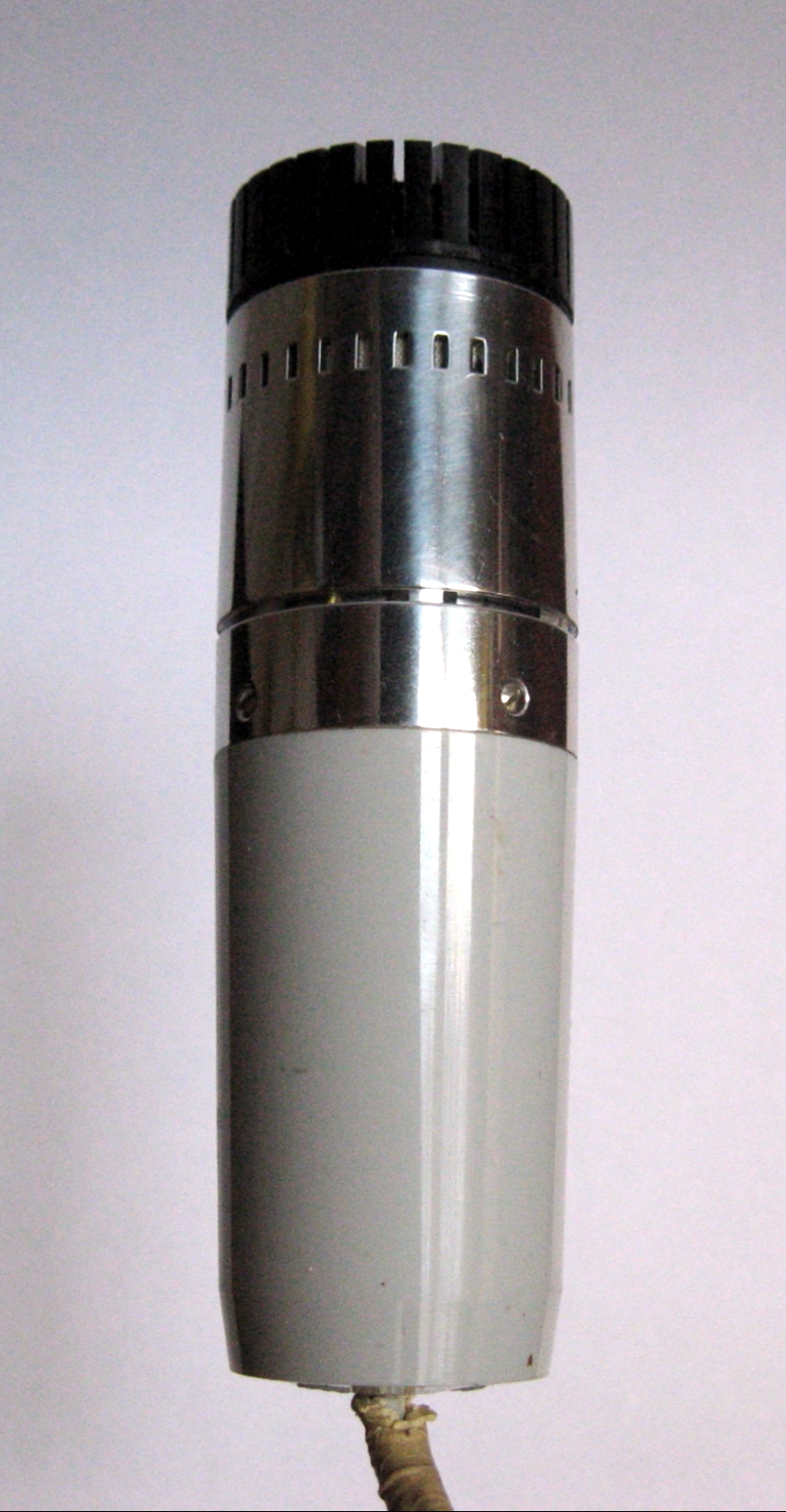

Mikrofon TESLA AMD 202
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 80 - 12 000 Hz ±5dB
Směrová charakteristika: kardioidní
Citlivost: 0,3 mV/mikrobar
Výstupní impedance: 200 Ω
Rozměry: ø33 x 112 mm
Váha: 130 g
Korpus: šedý plast a bílý lesklý kov
Lze připojit na prodlužovací kabel do 25m.

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití AMD 202 AMD 202 AMD 202 Originální krabička AMD 200

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 203 L
Výrobce: TESLA Valašské Meziříčí
Rozměry: ø34 x 148 mm
Váha: 135 g
Kmitočtová charakteristika: 80 - 12 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 1 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: plastový

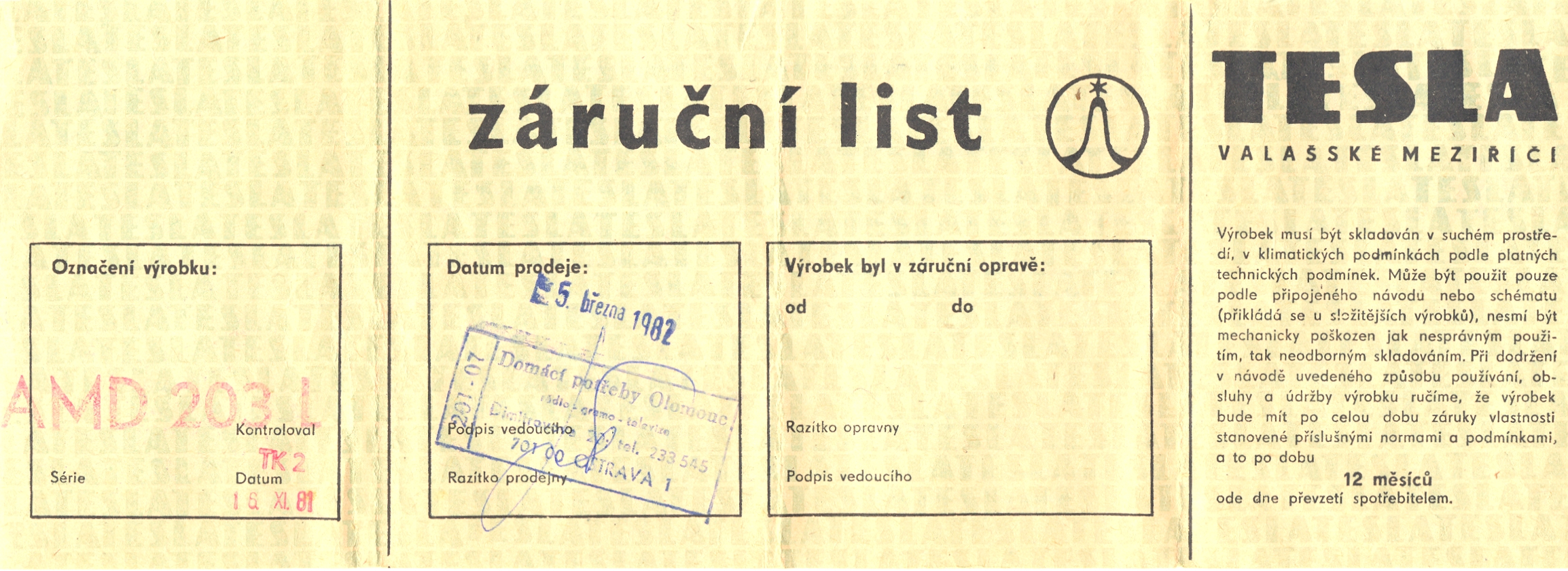

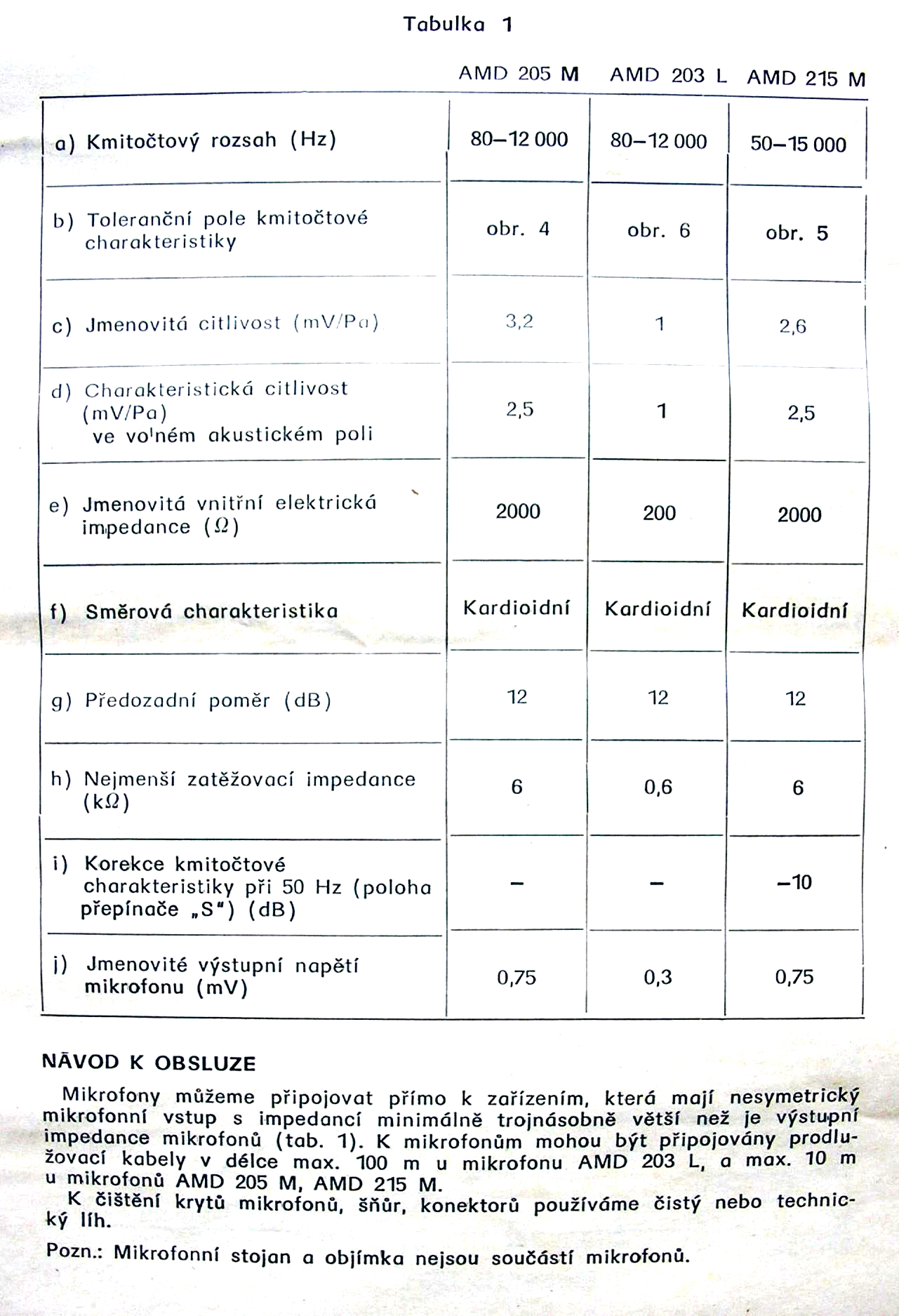

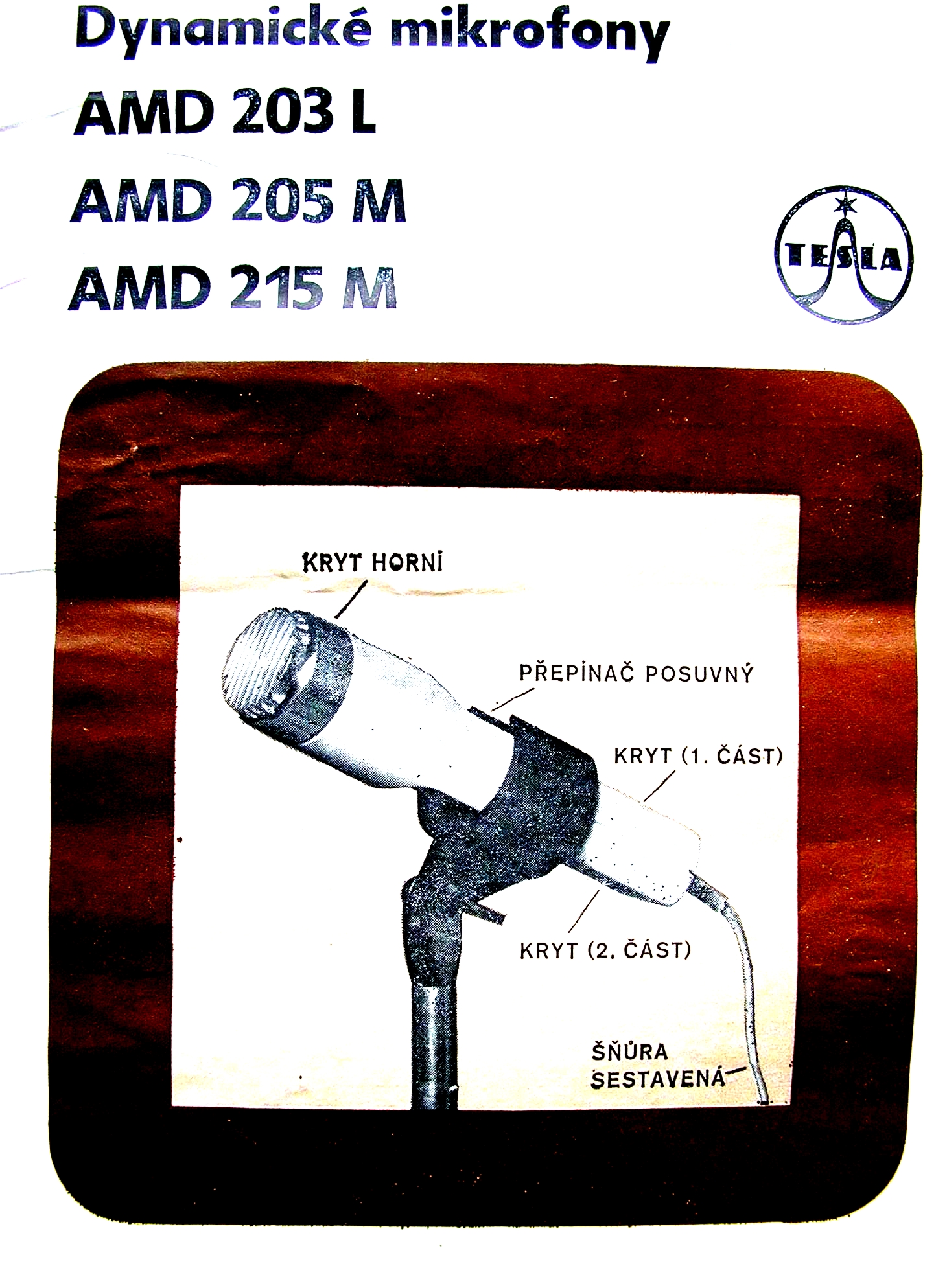

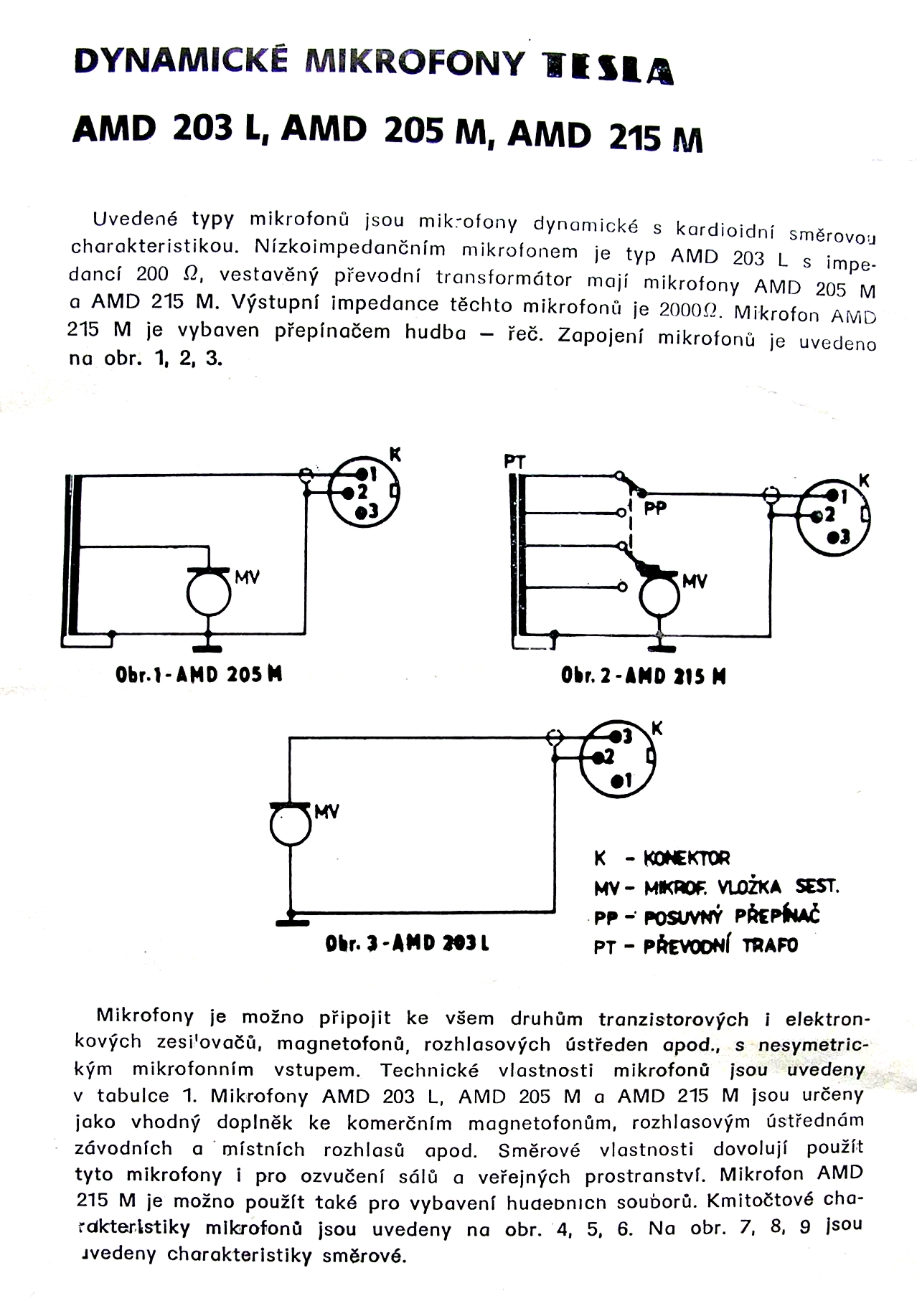

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití

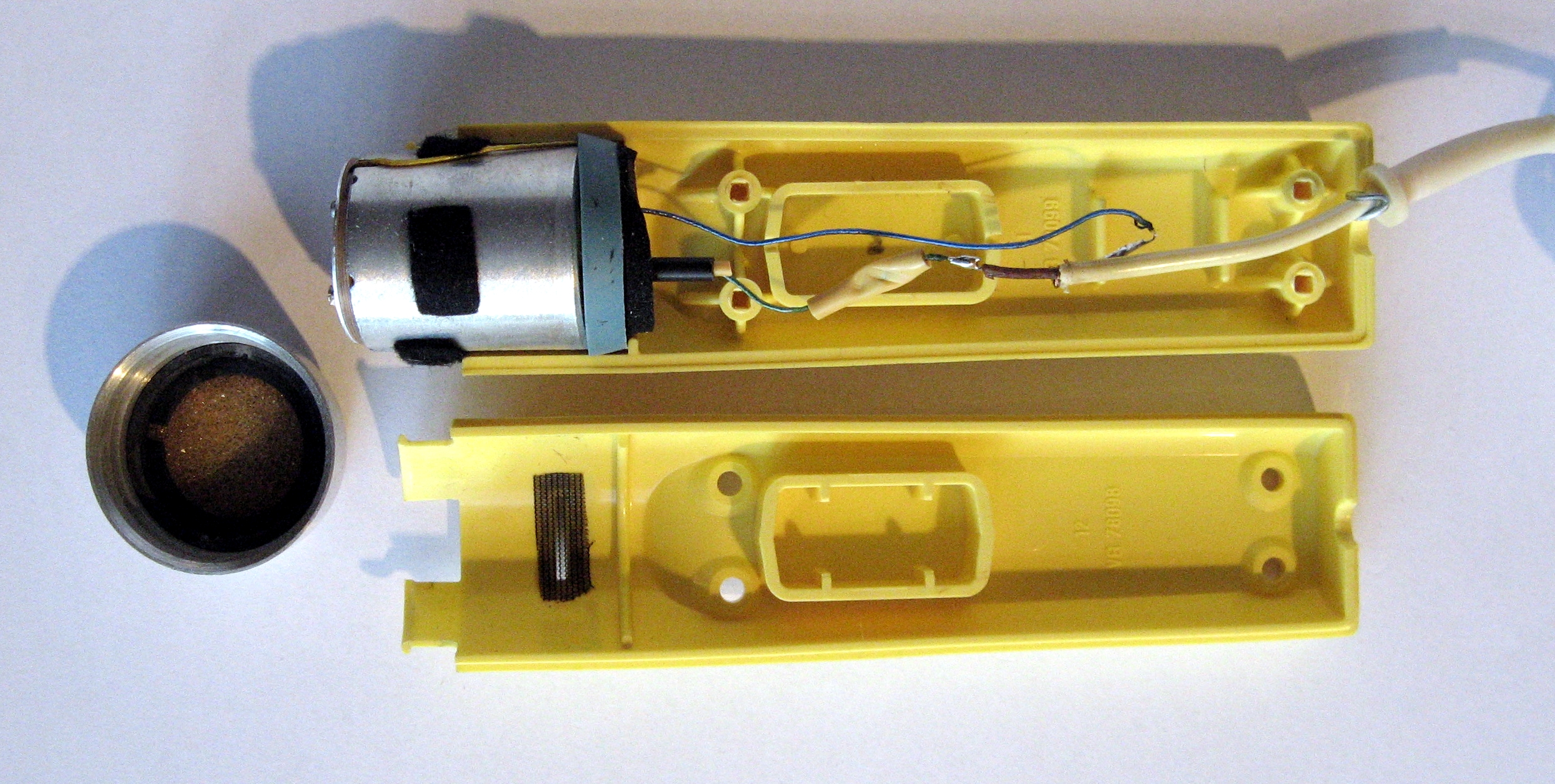

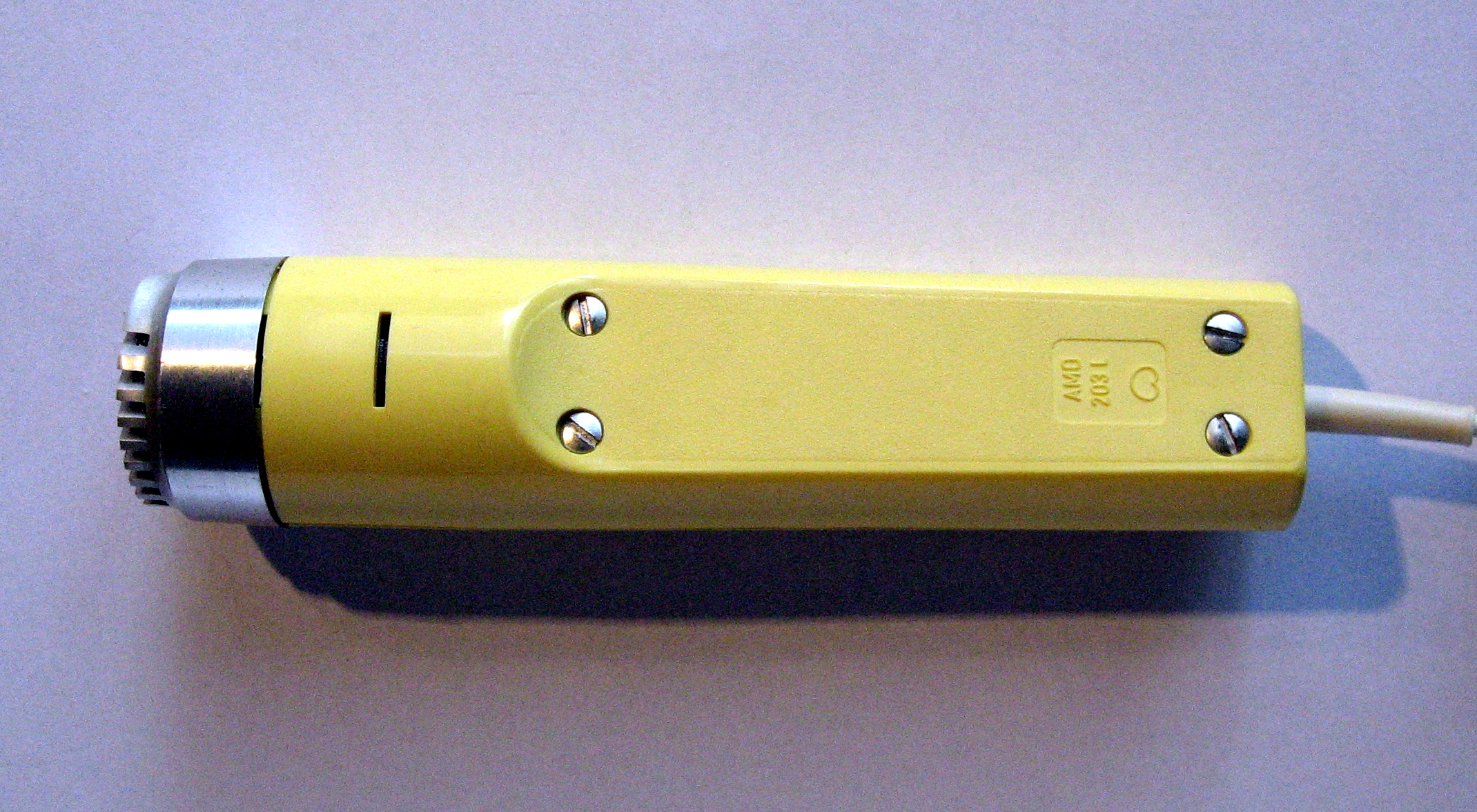

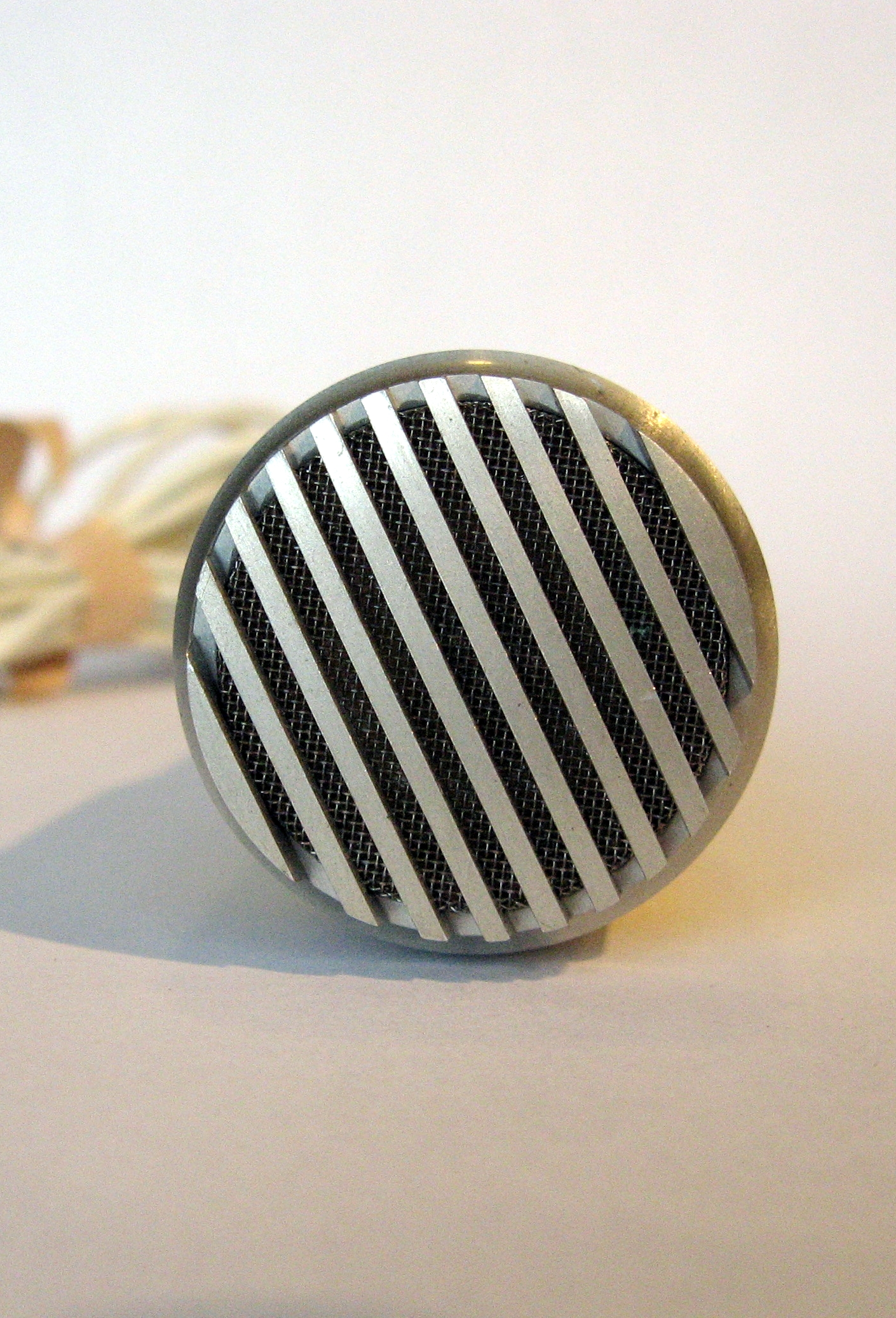

AMD 203 L AMD 203 L - čelní pohled AMD 203 L - rozebraný AMD 203 L - původní zachovalá krabička AMD 203 L - originál záručního listu

Mikrofon TESLA AMD 205 M
Výrobce: TESLA Valašské Meziříčí
Rozměry: ø34 x 148 mm
Váha: 145 g
Kmitočtová charakteristika: 80 - 12 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 3,2 mV/mikrobar
Výstupní impedance: 2 000 Ω
Korpus: plastový
Ve žlutém a černém provedení.

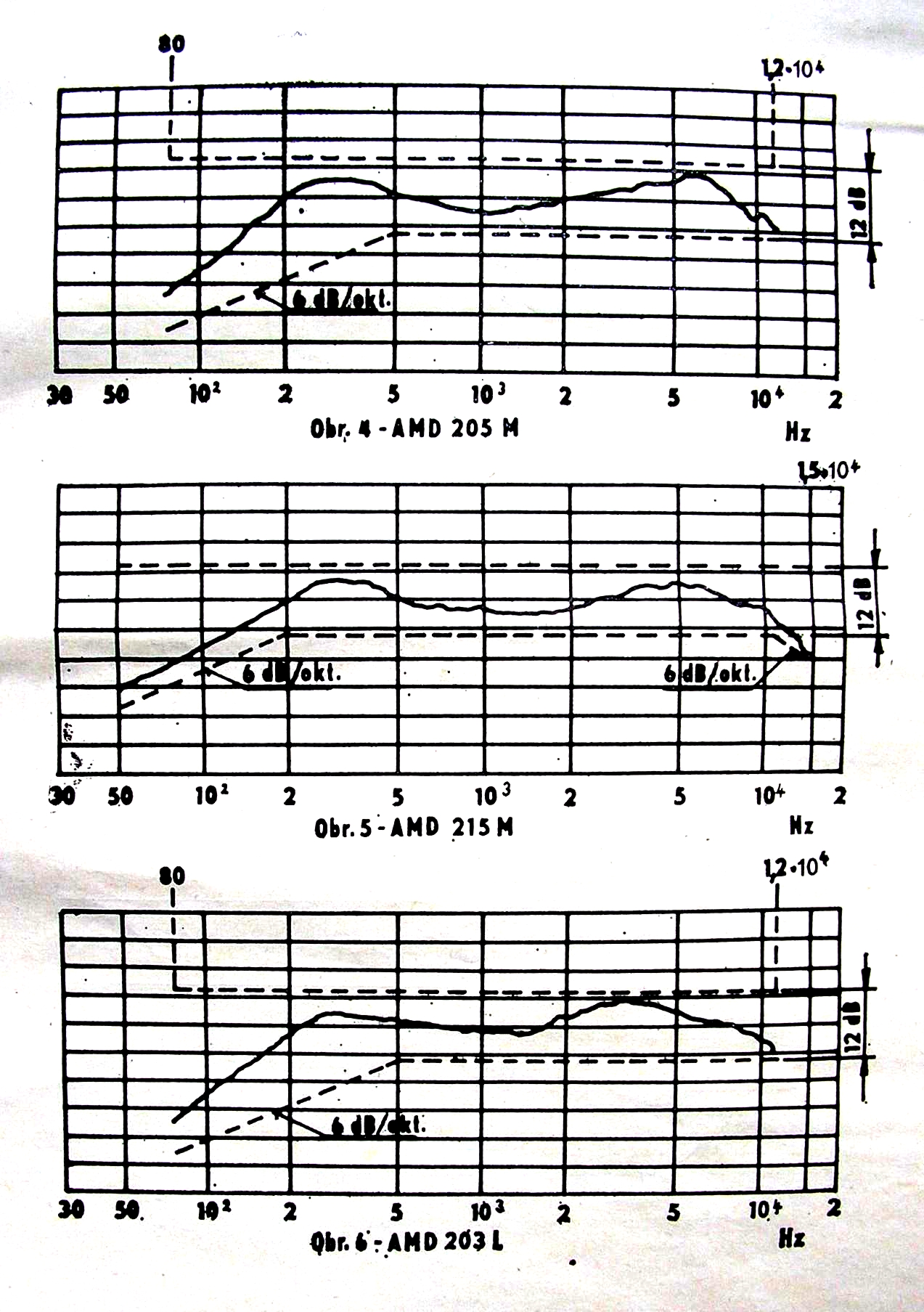

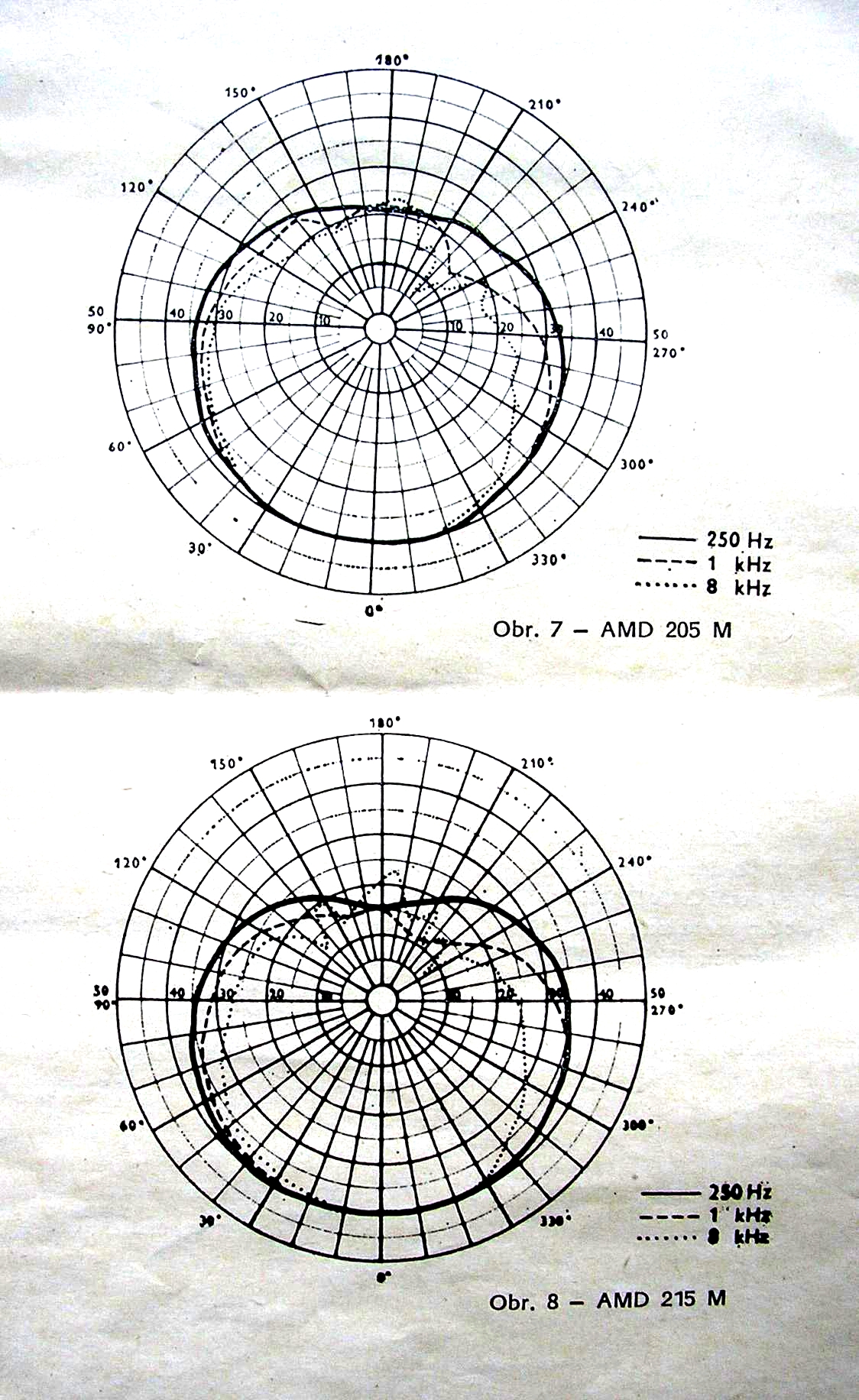

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití

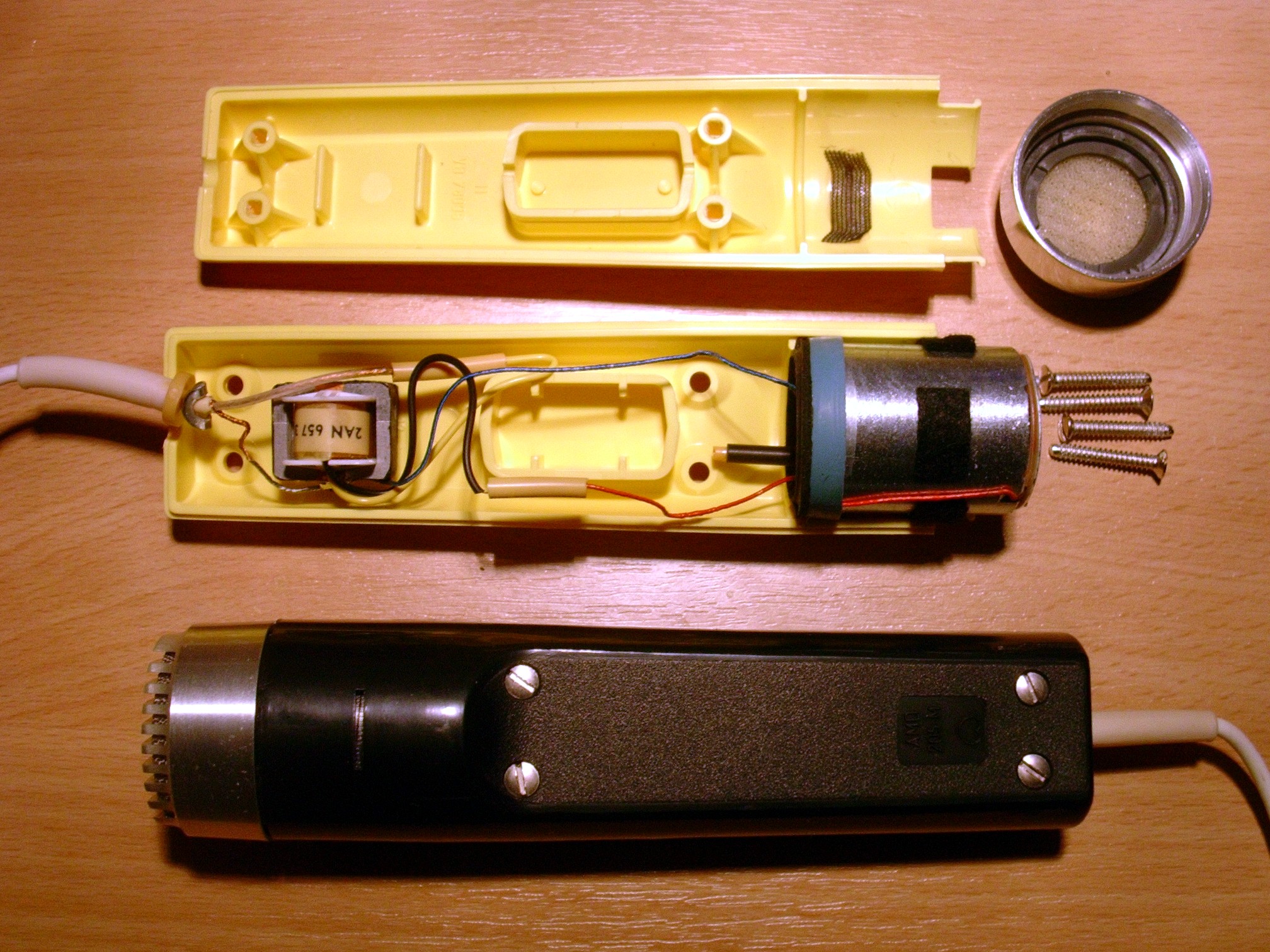

AMD 205 M

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 206 L
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 50 - 15 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 1,5 mV/Pa
Výstupní impedance: 200 Ω
Rozměry: 35 x 35 x 155 mm
Váha: 165 g
Korpus: plastový

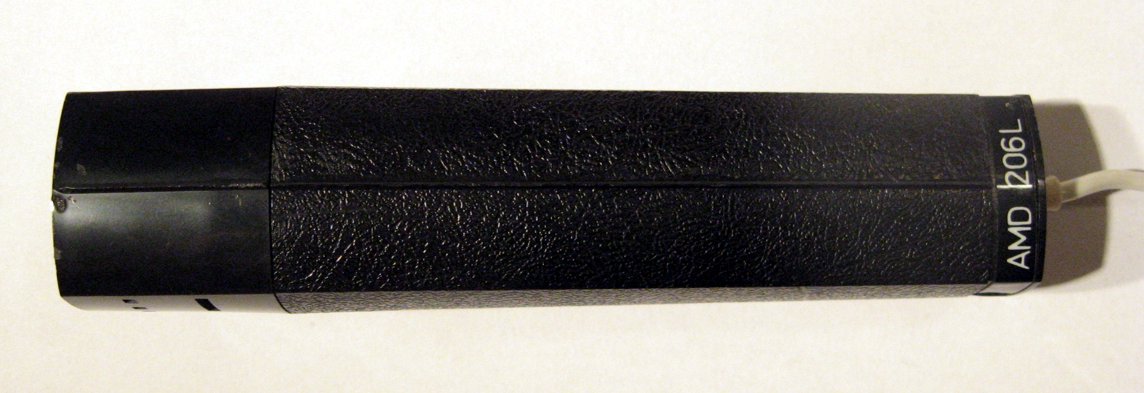

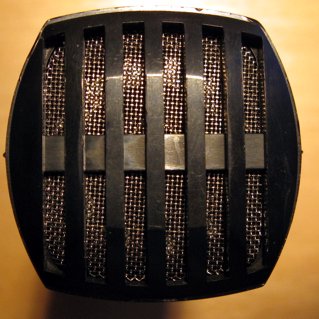

Návod k použití Návod k použití AMD 206 L AMD 206 L

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 210
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 80 - 12 000 Hz ±5dB
Směrová charakteristika: kardioidní
Citlivost: 0,3 mV/mikrobar
Výstupní impedance: 2 000 Ω
Korpus: šedý plast a bílý lesklý kov
Lze připojit na prodlužovací kabel do 25m. Má přepínání kmitočtové charakteristiky "hudba" - "řeč".

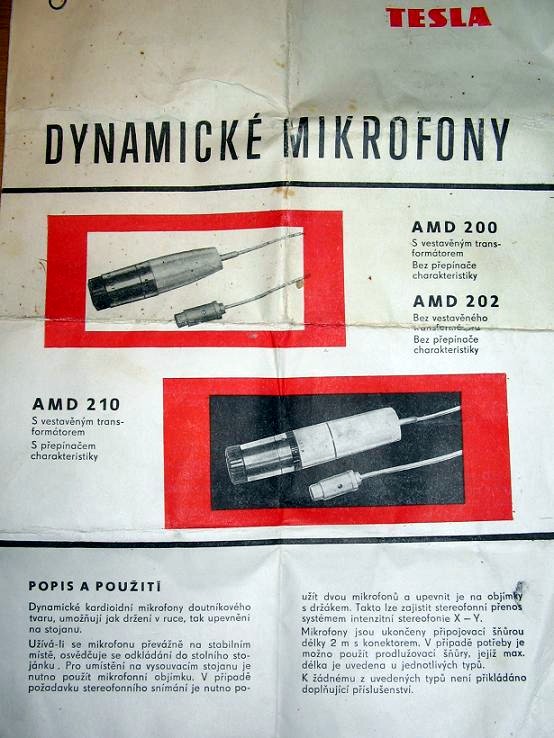

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití AMD 210 AMD 200 Mikrofonní držák AYM 301 s podstavcem AYM 104

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 211
Výrobce: TESLA VÚST
Kmitočtová charakteristika: 70 - 20 000 Hz ±3dB
Směrová charakteristika: kulová
Citlivost: 0,15 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: kovový
Je určen pro veškeré druhy snímání. Pro zesílení výstupního signálu je možné použít speciální   předzesilovač AZL 000.

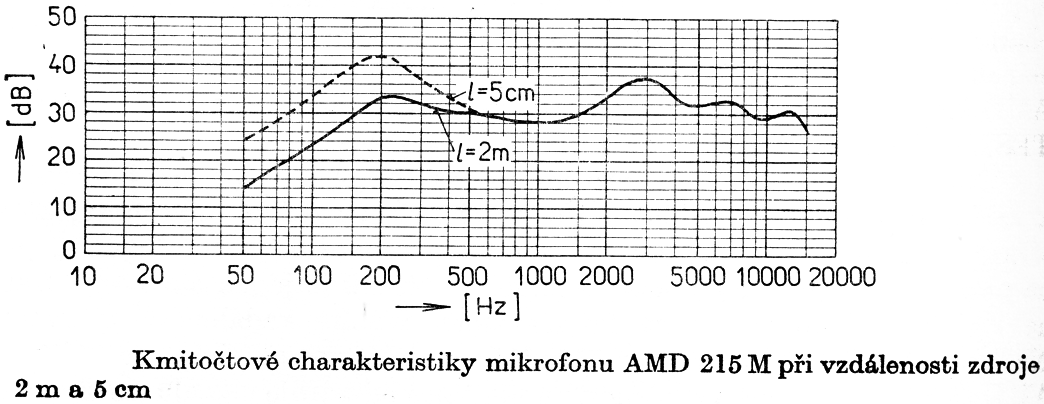

Mikrofon TESLA AMD 215 M
Výrobce: TESLA Valašské Meziříčí
Rozměry: ø34 x 148 mm
Váha: 150 g
Kmitočtová charakteristika:  50 - 15 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 2,6 mV/mikrobar
Výstupní impedance: 2 000 Ω
Korpus: plastový
Ve žlutém a černém provedení. Má přepínání kmitočtové charakteristiky "hudba" - "řeč".

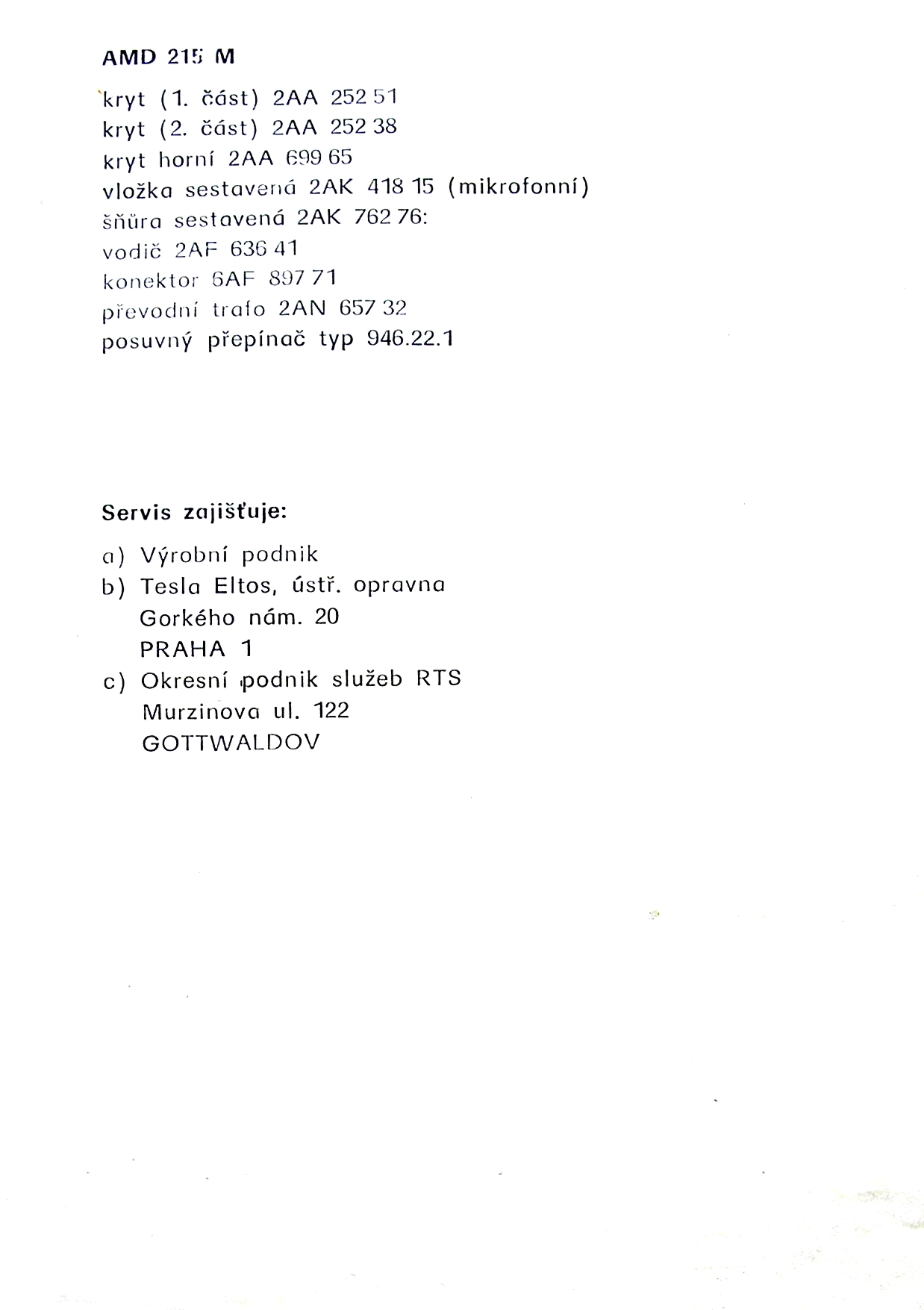

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití

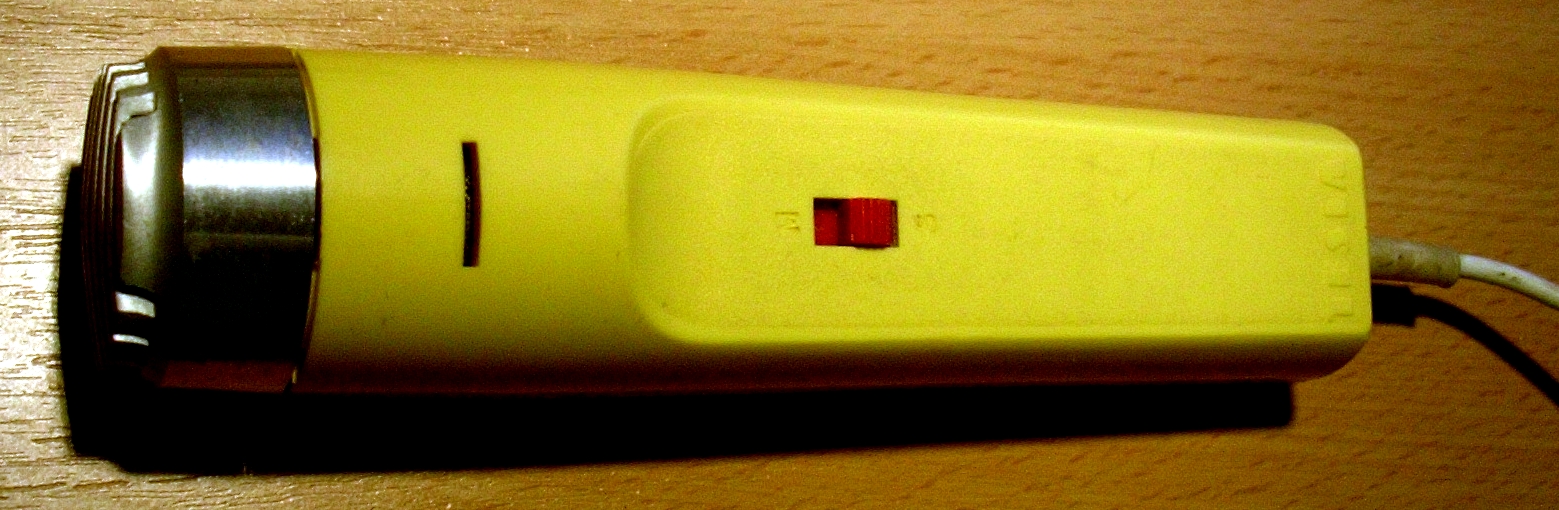

AMD 215 M AMD 215 M AMD 215 M

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 216 N
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 50 - 18 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 1,4 mV/Pa
Výstupní impedance: 200 Ω
Rozměry: 35 x 35 x 155 mm
Váha: 168 g
Korpus: plastový

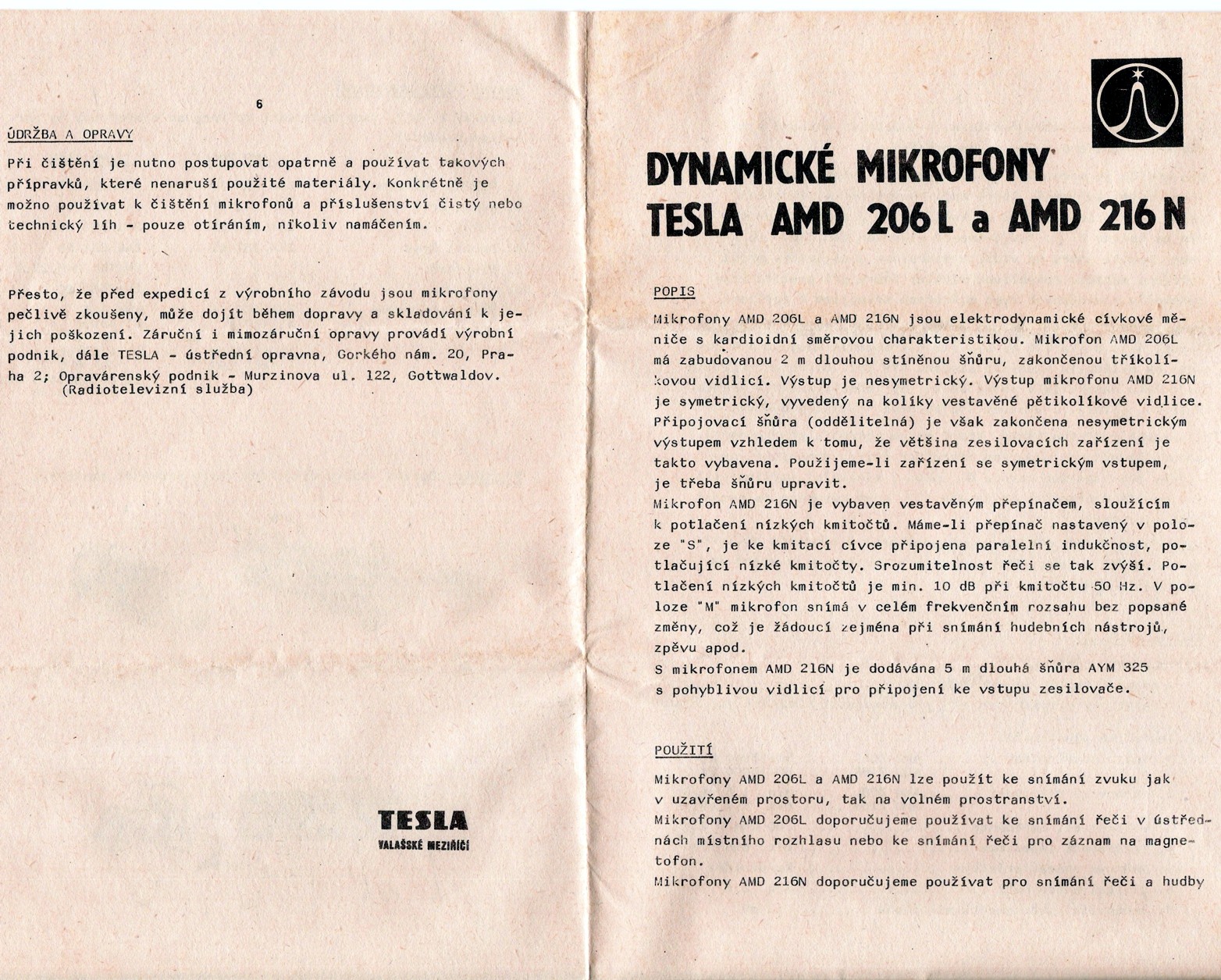

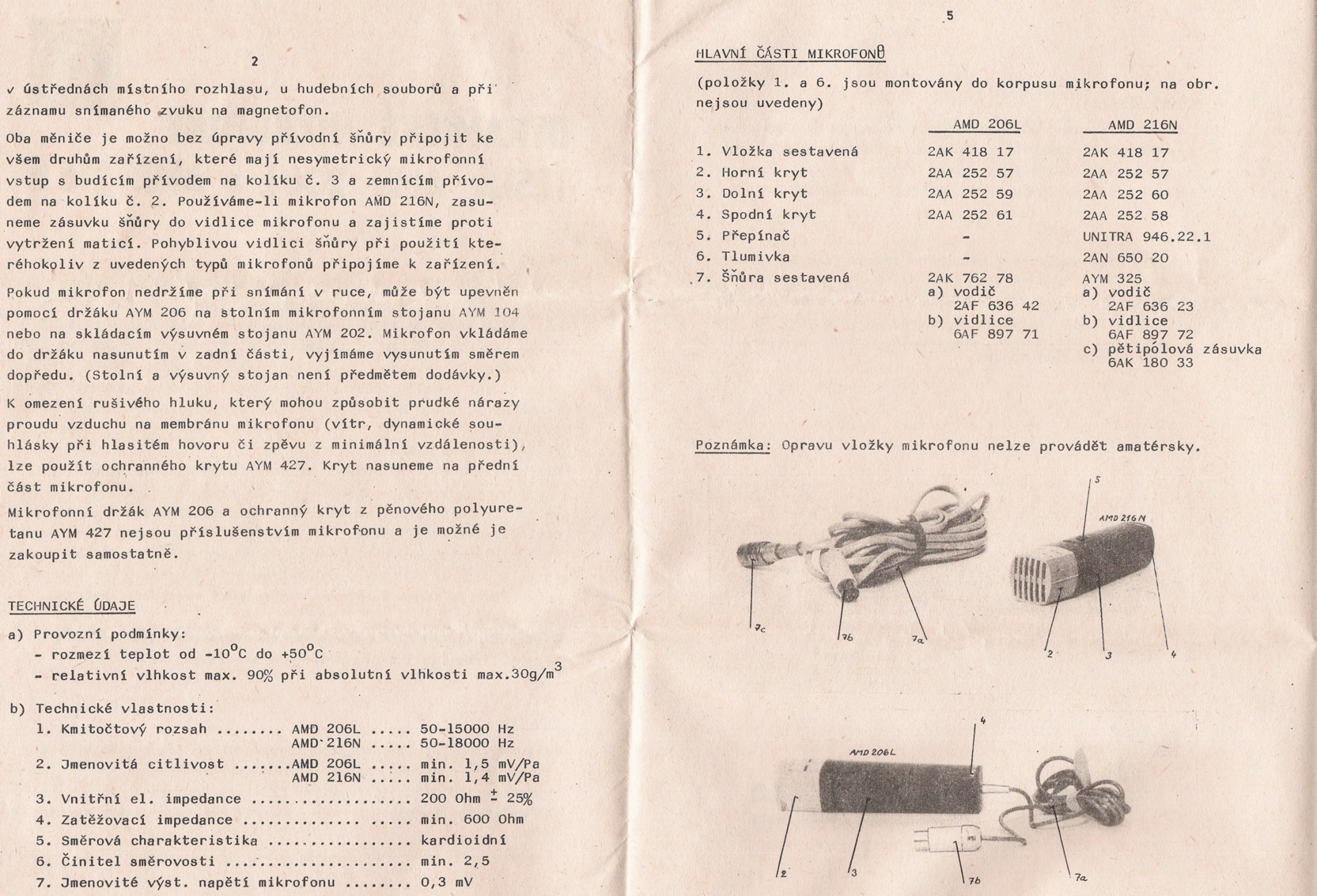

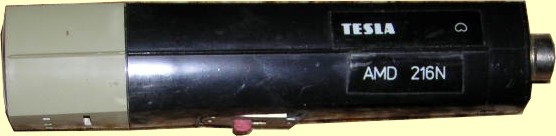

Návod k použití Návod k použití AMD 216 N

AMD 216 N AMD 216 N

Mikrofon má symetrické zapojení konektoru   DIN: pin č.1 - modulace, pin č.2 - stínění, pin č.3 - modulace.

Vyobrazený vzorek je kompletně funkční.

Souprava TESLA AMD 261
Souprava s mikrofonem AMD 211, mikrofonním držákem AYM 110 a mikrofonním připojovacím kabelem.
Výrobce: TESLA VÚST
Korpus: kovový
Je určen pro veškeré druhy snímání. Pro zesílení výstupního signálu je možné použít speciální   předzesilovač AZL 000.

Mikrofon TESLA AMD211

Mikrofon TESLA AMD 310
Výrobce: TESLA VÚST
Rozměry: ø28 x 217 mm
Váha: 215 g
Kmitočtová charakteristika: 50 - 20 000 Hz ±2,5dB
Směrová charakteristika: kardioidní
Citlivost: 0,15 mV/mikrobar
Výstupní impedance: 200 Ω
Výstupní konektor: Elektro-Praga Jablonec n. Nisou
Korpus: kovový
Jakostní dynamický mikrofon určený pro veškeré druhy snímání. Výstupní šestipinový konektor: symetrický výstup pin č. 3 a 4, stínění pin č. 6. Pro zesílení výstupního signálu je možné použít speciální   předzesilovač AZL 000.

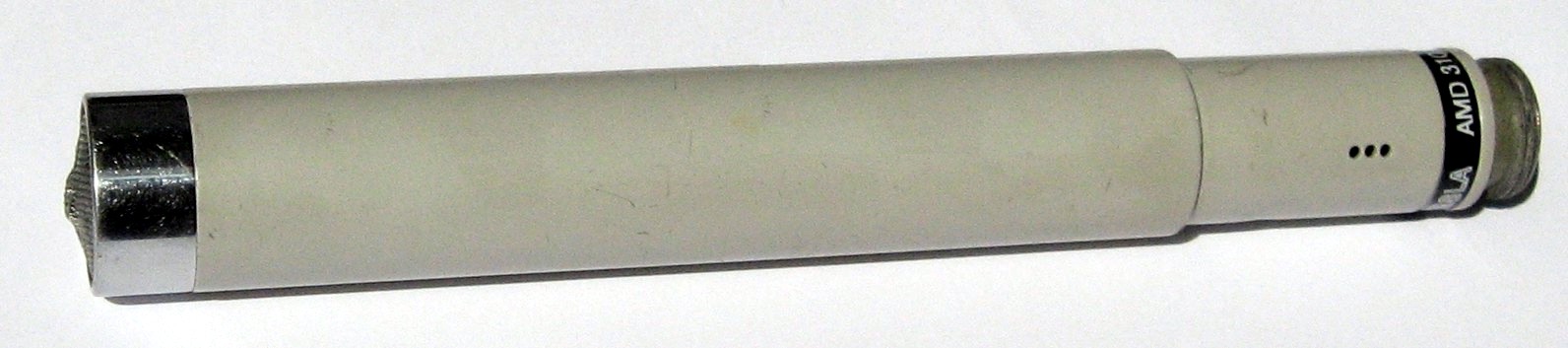

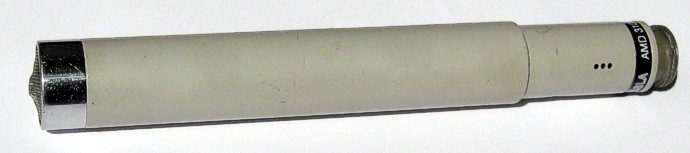

Mikrofon TESLA AMD310 Mikrofon TESLA AMD310 pohled zepředu Mikrofon TESLA AMD310 připojovací konektor výrobce Elektro-Praga  Jablonec n. Nisou nazývaný "Tanvald". Mikrofon TESLA AMD310 mikrofonní vložka Mikrofon TESLA AMD310 mikrofonní vložka Mikrofon TESLA AMD310 zapojení konektoru výrobce Elektro-Praga  Jablonec n. Nisou nazývaný "Tanvald".

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 331
Výrobce: TESLA
Rozměry: ø46 x 54 mm
Váha: 87 g
Směrová charakteristika: kulová
Korpus: kovový
Povrchová úprava: emailový lak

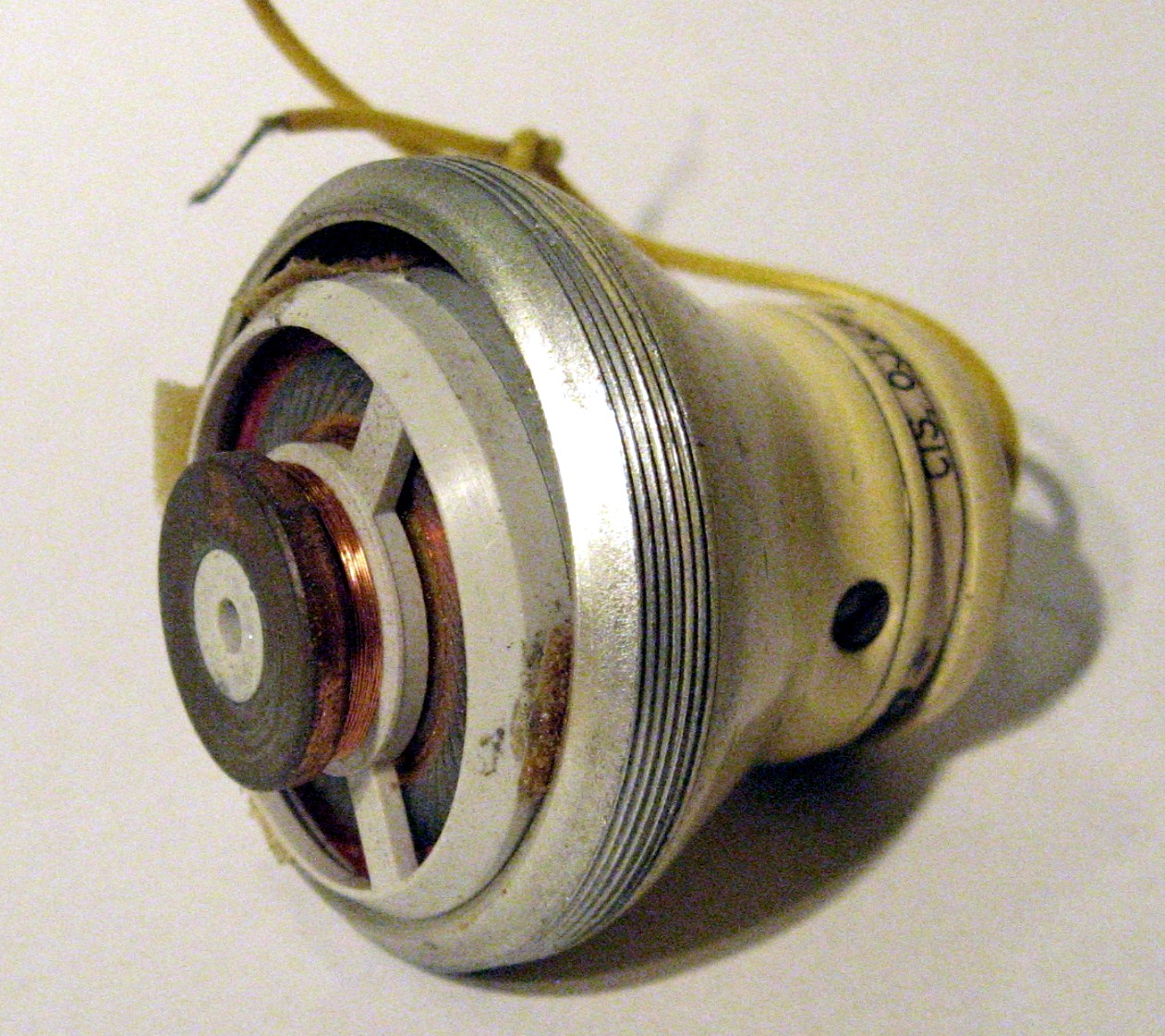

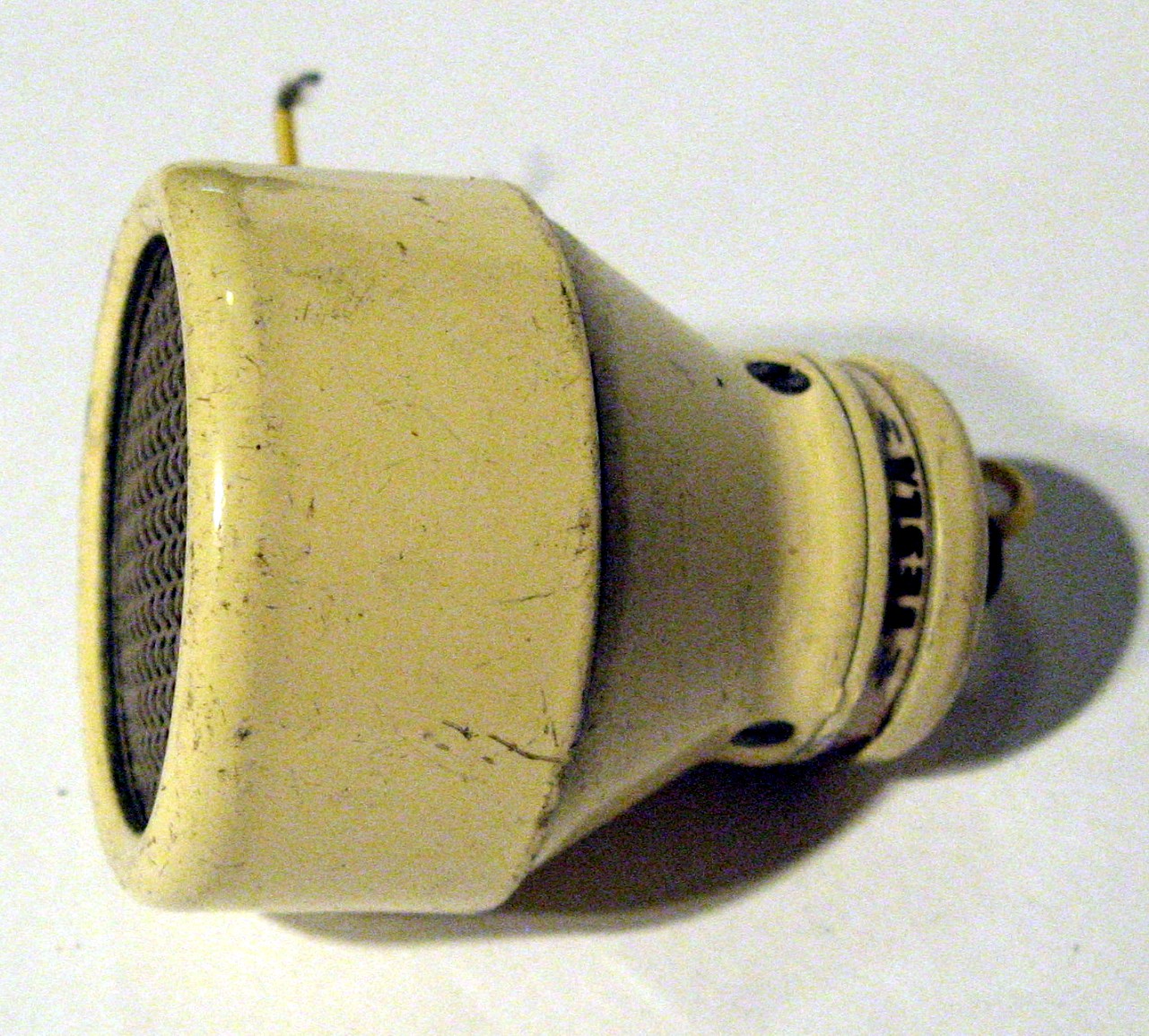

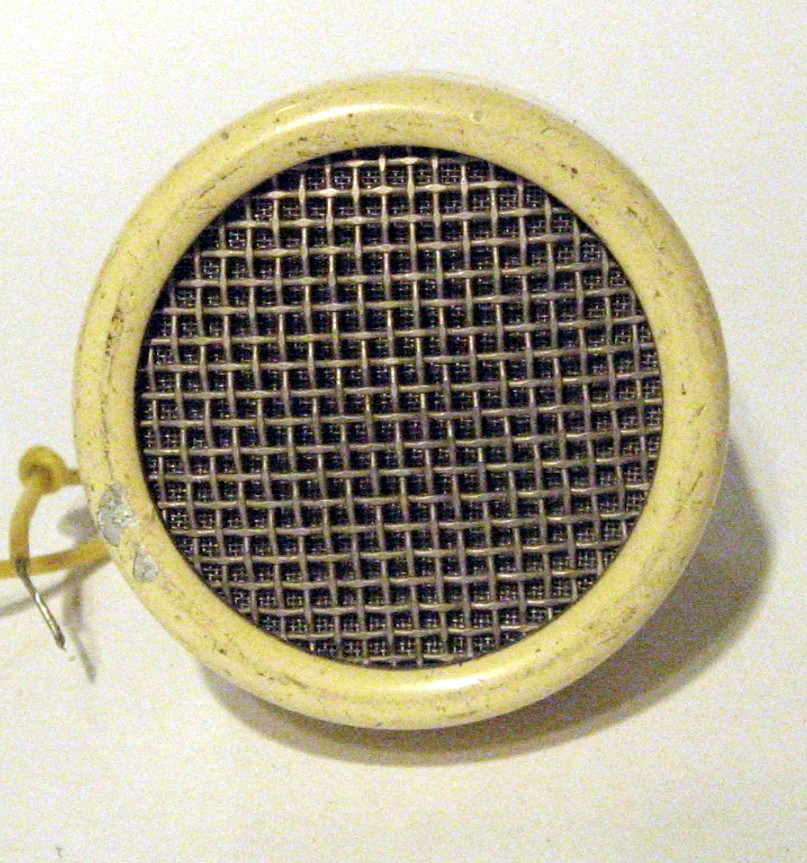

Mikrofon TESLA AMD331 Nr.630111 Mikrofon TESLA AMD331 - čelní pohled Mikrofon TESLA AMD331 - zadní pohled Mikrofon TESLA AMD331 - mikrofonní vložka

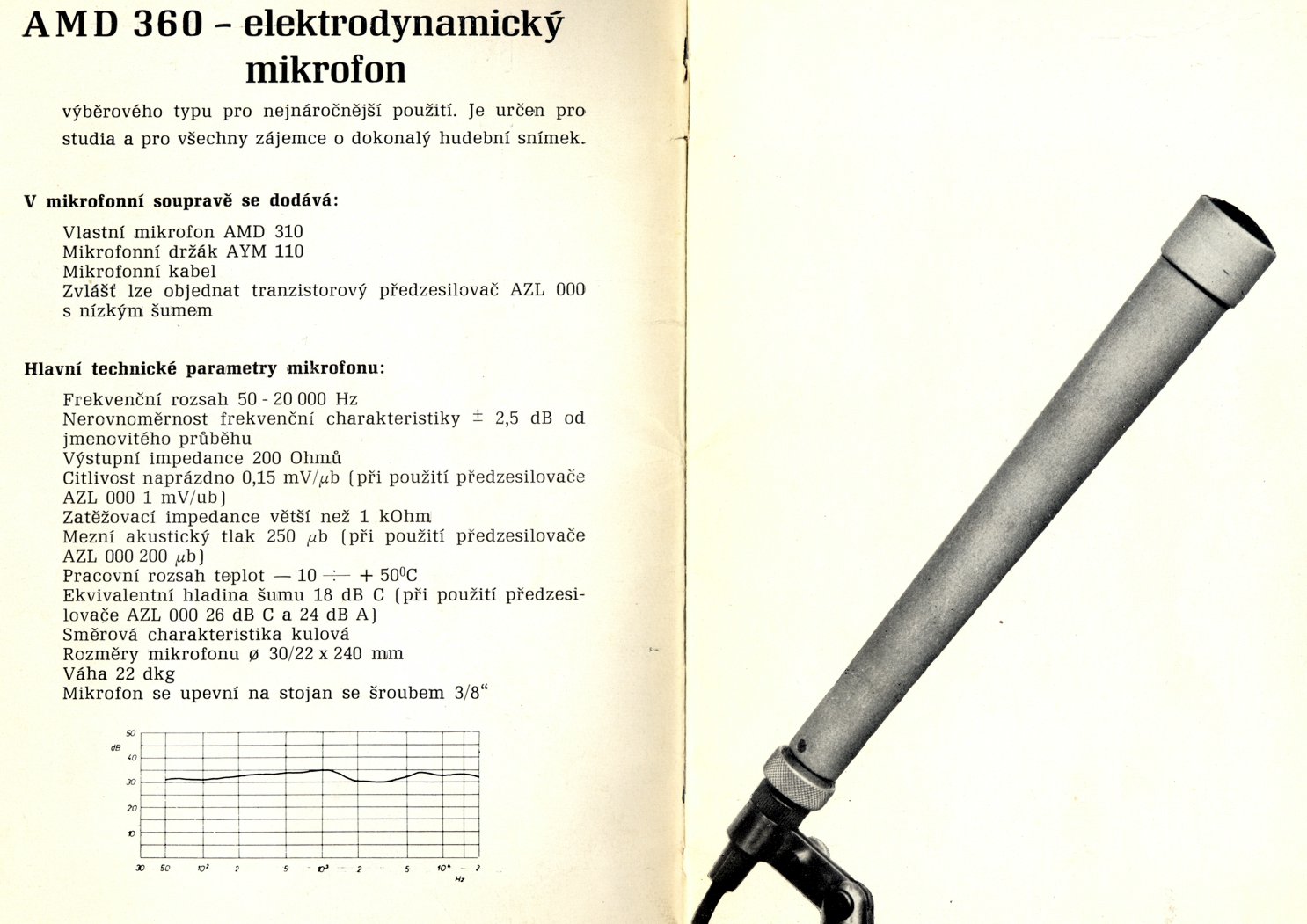

Souprava TESLA AMD 360
Souprava s mikrofonem AMD 310, mikrofonním držákem AYM 110 a mikrofonním připojovacím kabelem.
Výrobce: TESLA VÚST
Korpus: kovový
Je určen pro veškeré druhy snímání. Pro zesílení výstupního signálu je možné použít speciální   předzesilovač AZL 000.

Mikrofon TESLA AMD310

Mikrofon TESLA AMD 410 N
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika:  50 - 15 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 1,2 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: kovový
Je určen pro veškeré druhy snímání. Dodáván v soupravě pod označení AMD 460. Mikrofon má symetrické zapojení konektoru   DIN: pin č.1 - modulace, pin č.2 - stínění, pin č.3 - modulace.

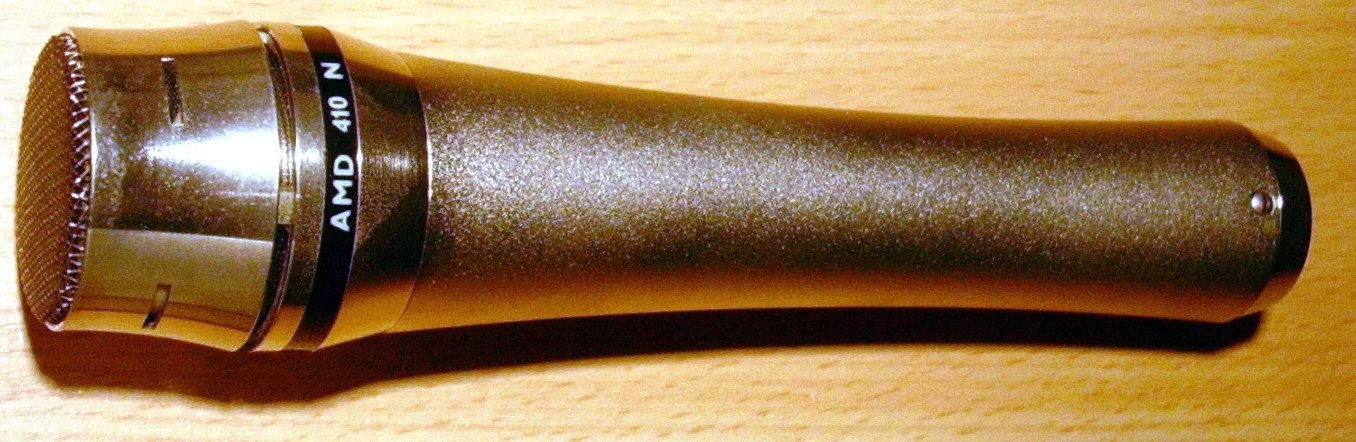

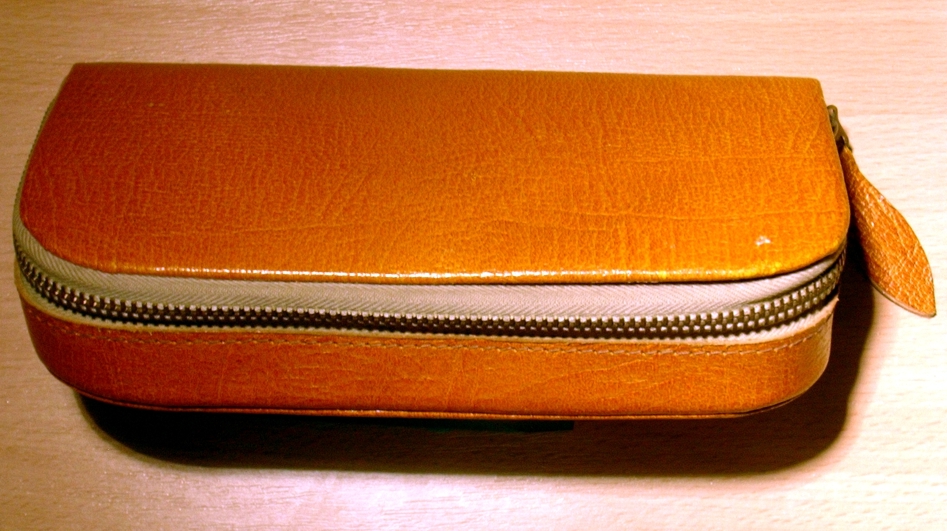

AMD 410N AMD 410N - konektor Kožené pouzdro na mikrofon

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 411 N
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 50 - 15 000 Hz
Směrová charakteristika: ledvinová
Činitel směrovosti: 2,5 / 1 kHz
Jmenovitá citlivost: 1,2 mV/Pa
Výstupní impedance: 200 Ω ±25%
Zatěžovací impedance: 600 Ω
Jmenovité výstupní napětí: 0,3 mV
Rozměry: ø35 x 183 mm
Váha: 290 g
Korpus: kovový
Výstup mikrofonu je zapojen symetricky přes cívku kompenzující rušivé vlivy střídavých magnetických polí.

AMD 411N

Mikrofon má symetrické zapojení konektoru   DIN: pin č.1 - modulace, pin č.2 - stínění, pin č.3 - modulace.

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 415 N
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 30 - 18 000 Hz
Směrová charakteristika: ledvinová
Činitel směrovosti: 2,5 / 1 kHz
Jmenovitá citlivost: 1,2 mV/Pa
Výstupní impedance: 200 Ω ±25%
Zatěžovací impedance: 600 Ω
Jmenovité výstupní napětí: 0,3 mV
Rozměry: ø35 x 183 mm
Váha: 290 g
Korpus: kovový
Výstup mikrofonu je zapojen symetricky přes cívku kompenzující rušivé vlivy střídavých magnetických polí. Obdoba mikrofonu AMD 411 N doplněná přepínačem útlumu basových kmitočtů.

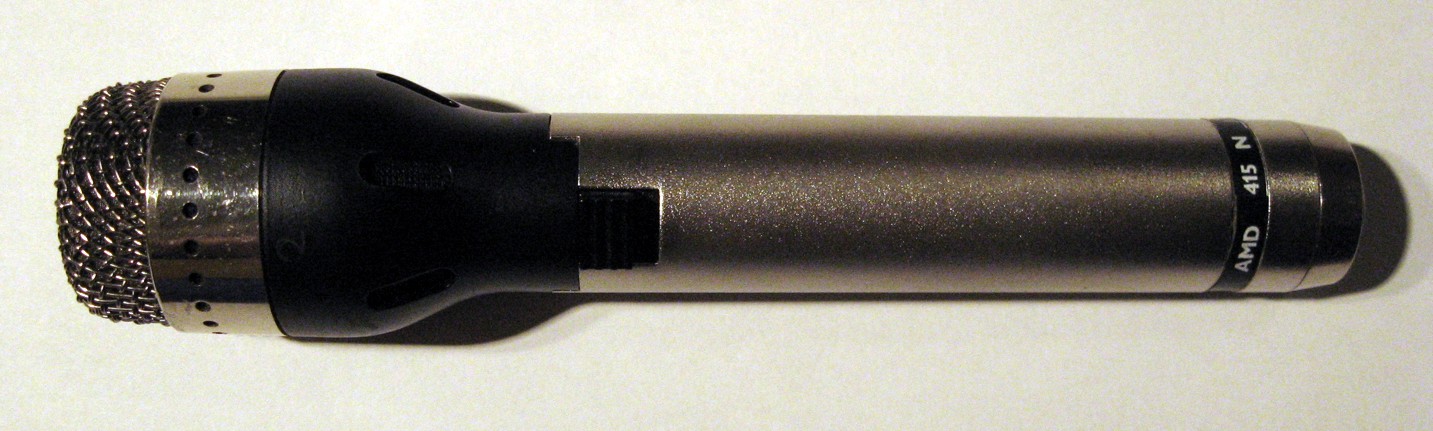

AMD 415N AMD 415N

Mikrofon má symetrické zapojení konektoru   DIN: pin č.1 - modulace, pin č.2 - stínění, pin č.3 - modulace.

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 420 N
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 30 - 18 000 Hz (dvoupásmový)
Směrová charakteristika: ledvinová
Citlivost: 1 mV/mikrobar
Výstupní impedance: 200 Ω
Rozměry: ø34 x 244 mm
Váha: 388 g
Korpus: kovový
Zajímavý mikrofon se dvěma mikrofonními systémy - vložkami: basovým a výškovým. Dodáván v soupravě pod označení AMD 470

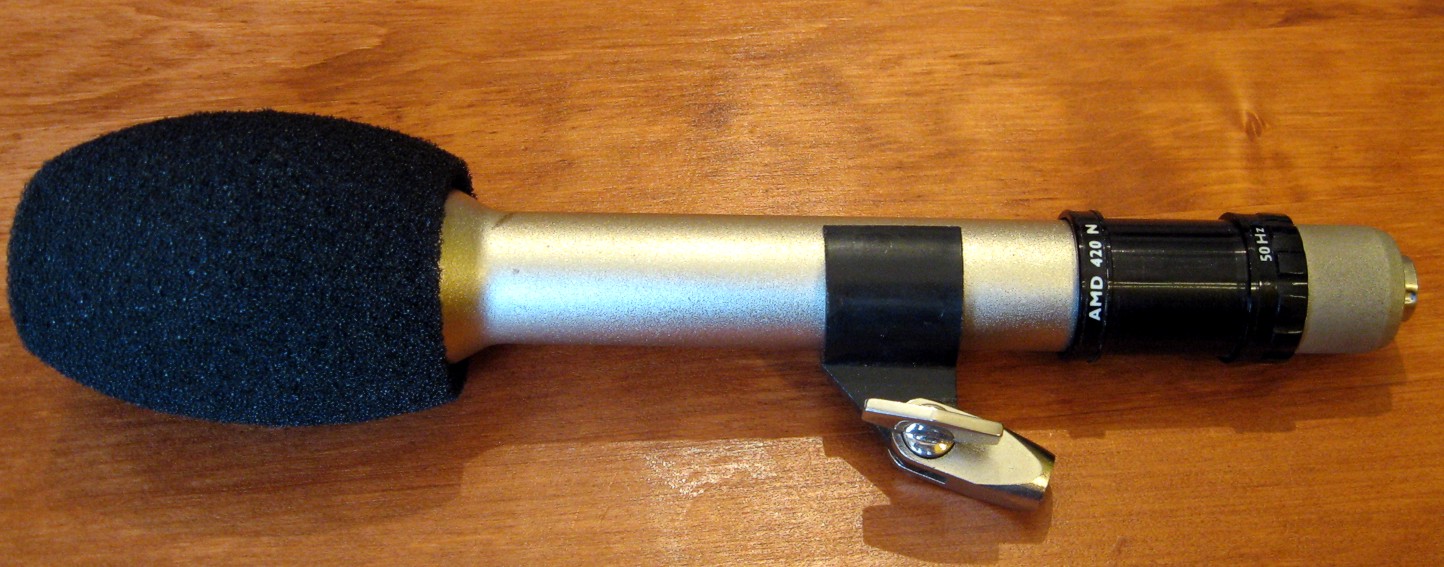

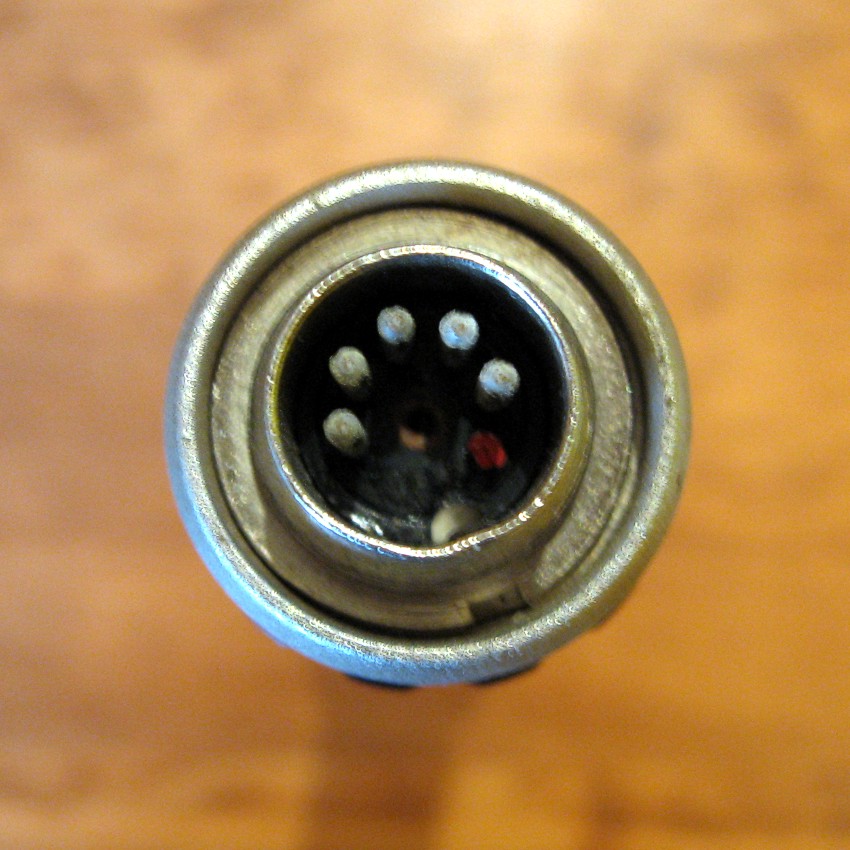

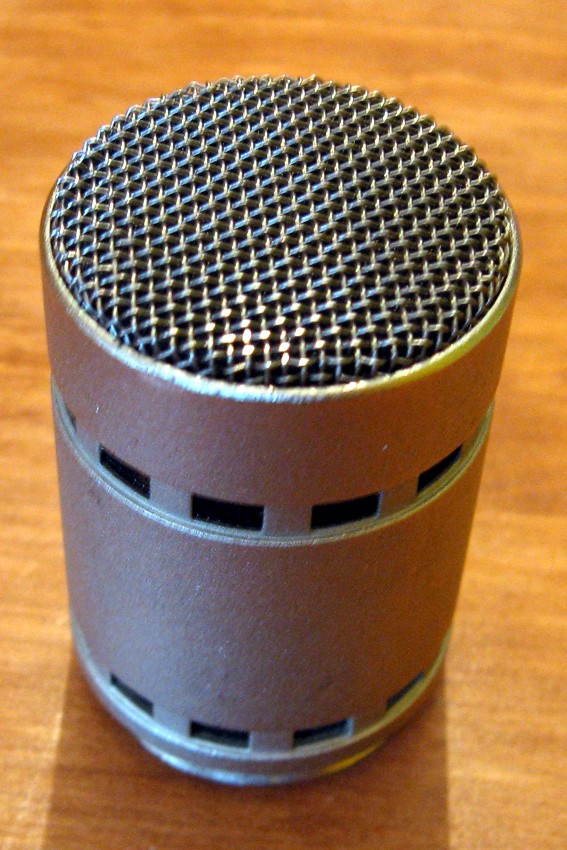

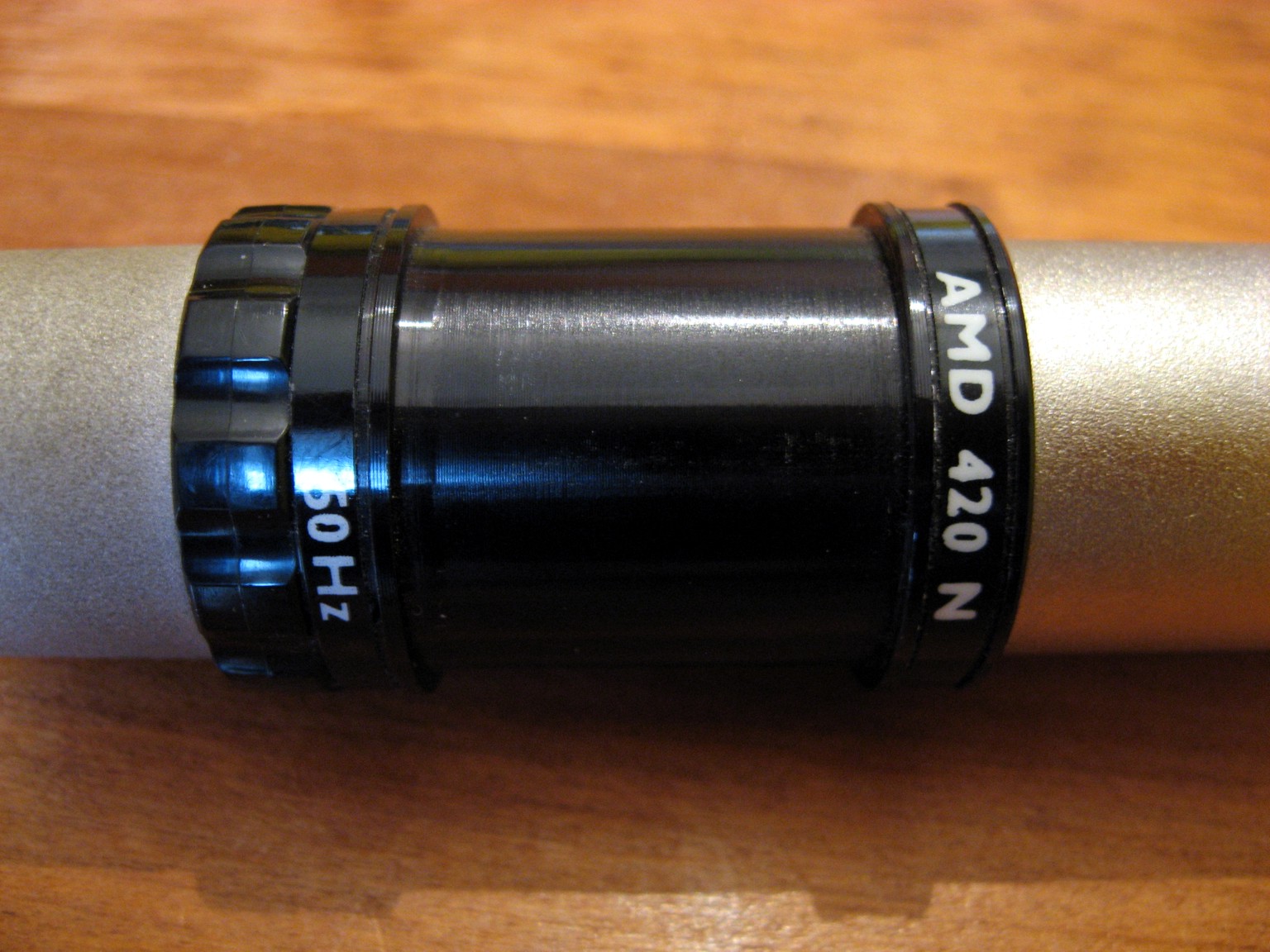

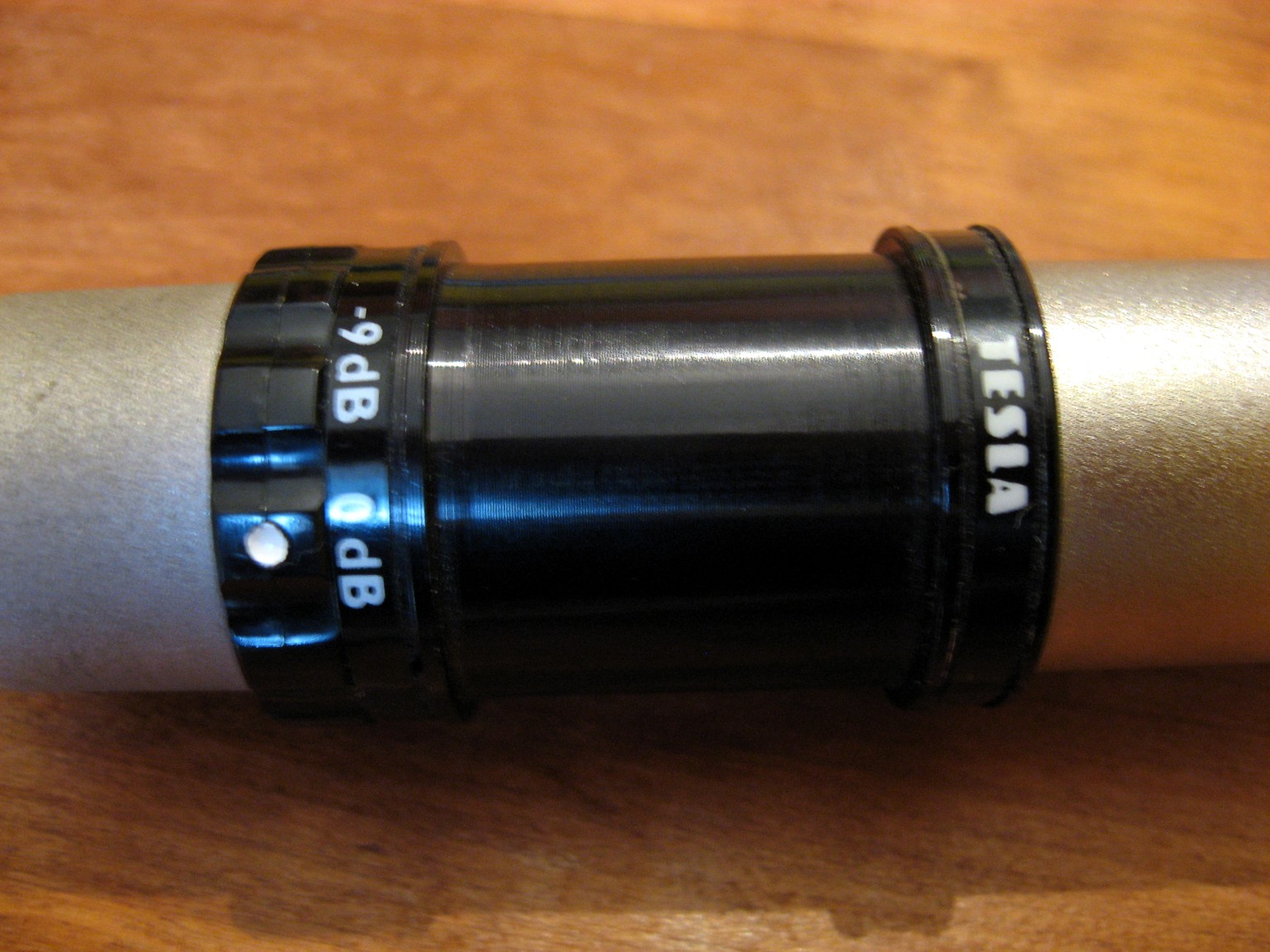

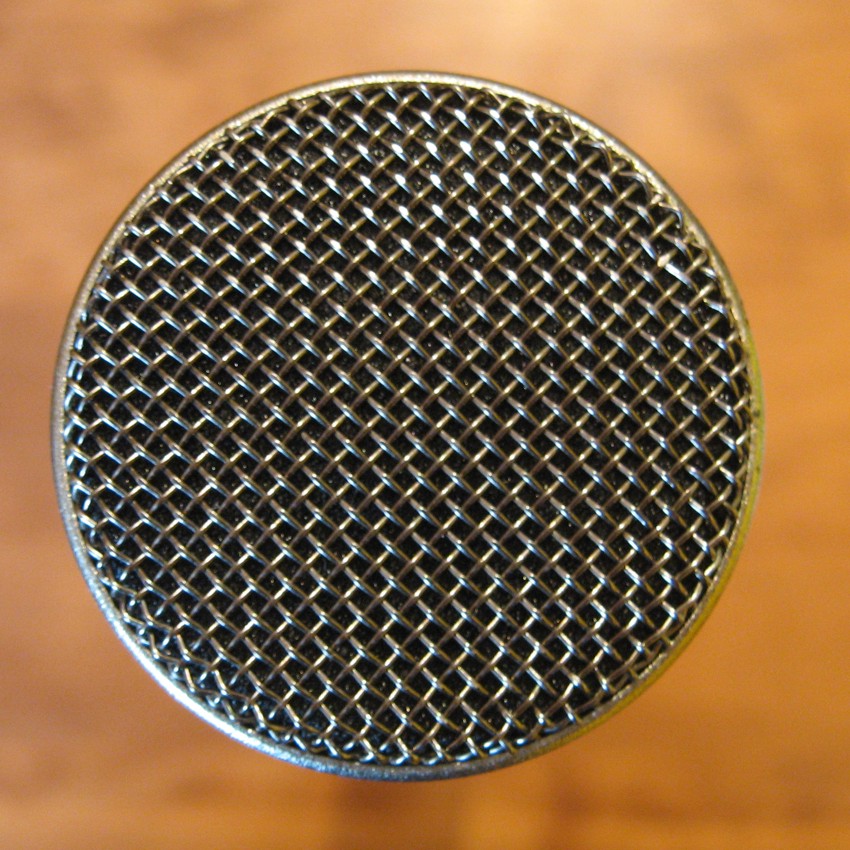

AMD 420N AMD 420N čelní pohled AMD 420N kryt vložek AMD 420N výšková a basová vložka AMD 420N vložka čelní pohled AMD 420N přepínač AMD 420N přepínač útlumu na 50 Hz AMD 420N rozebraný přepínač AMD 420N připojovací konektor typu DIN

Vyobrazený vzorek je kompletně funkční.

Souprava TESLA AMD 460
Souprava s mikrofonem AMD 410 N, mikrofonním držákem AYM 305 a mikrofonním připojovacím kabelem AYM 325.

Souprava TESLA AMD 461
Souprava s mikrofonem AMD 411 N.

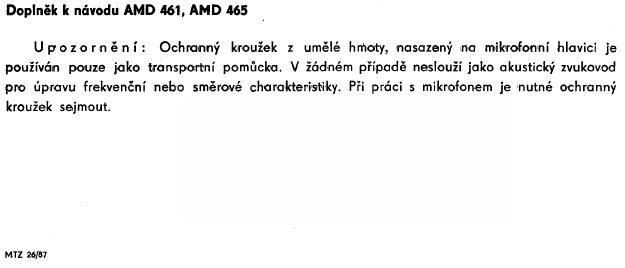

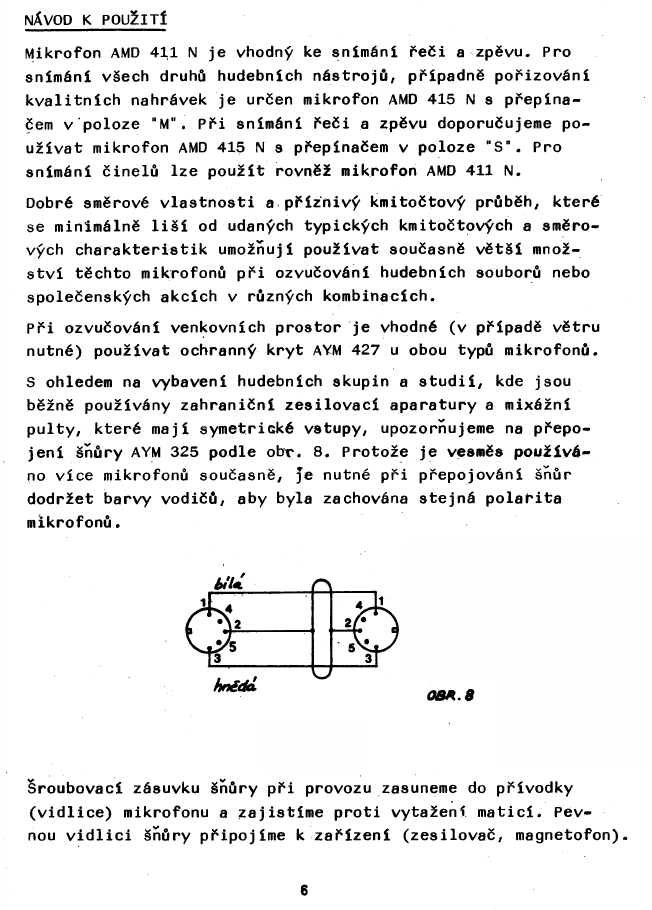

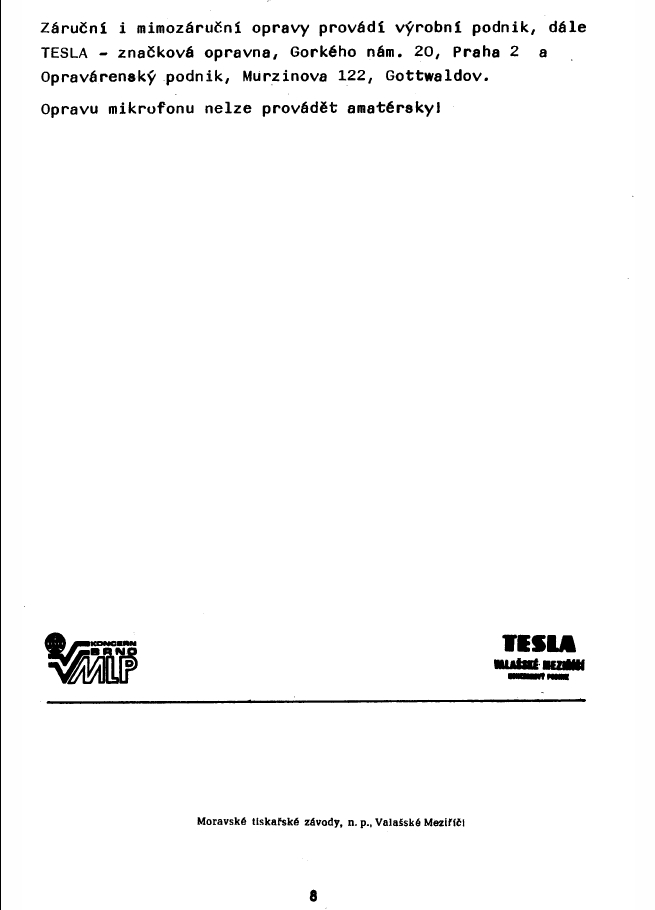

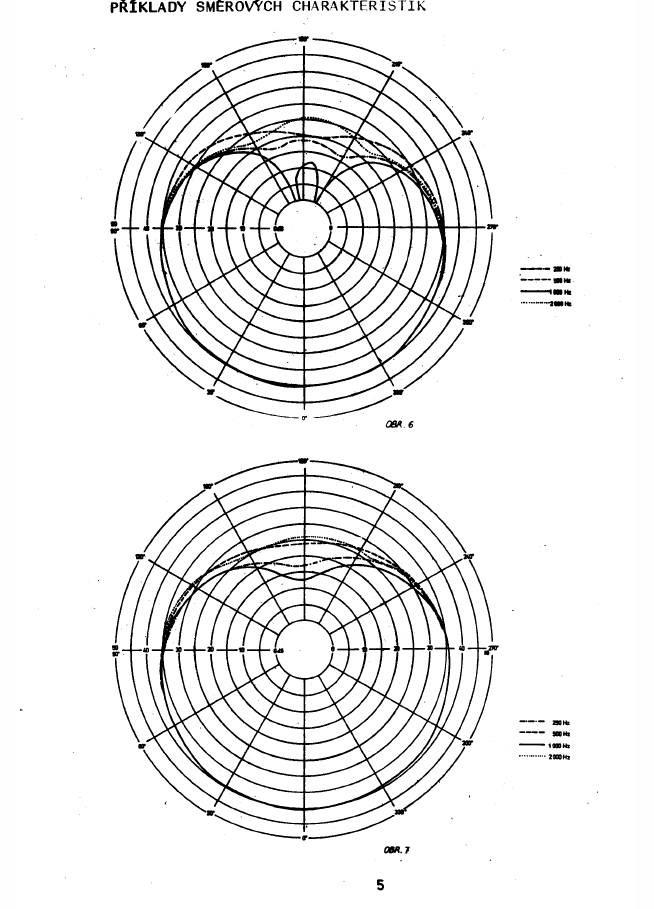

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití

Souprava TESLA AMD 465 N
Souprava s mikrofonem AMD 415 N, kabelem a držákem

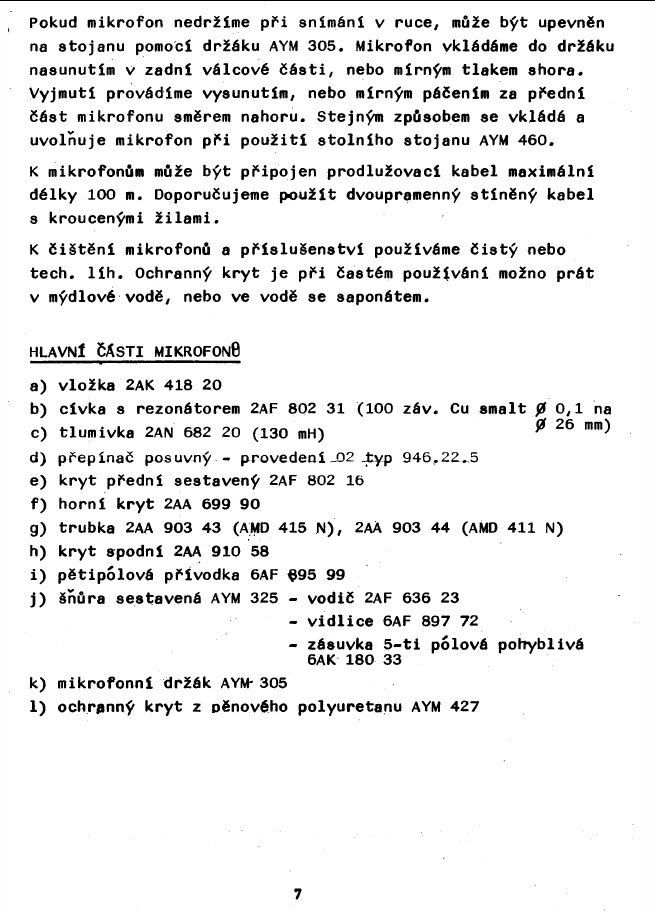

Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití Návod k použití

Souprava TESLA AMD 470

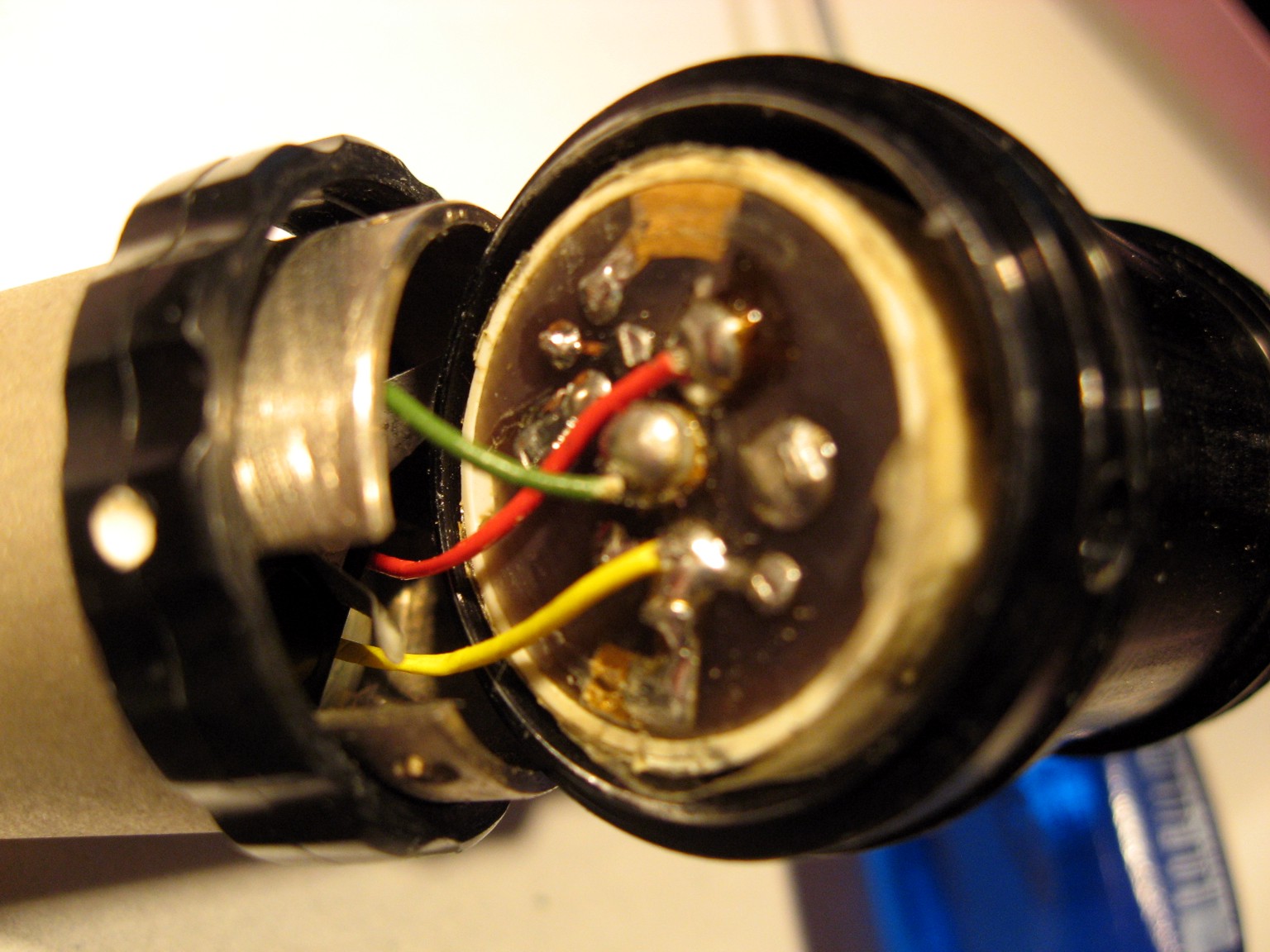

Souprava s mikrofonem AMD 420 N

AMD 420N s protivětrnou ochranou a klipsnou

Vyobrazený vzorek je kompletně funkční.

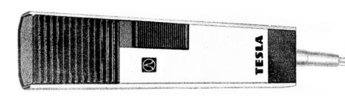

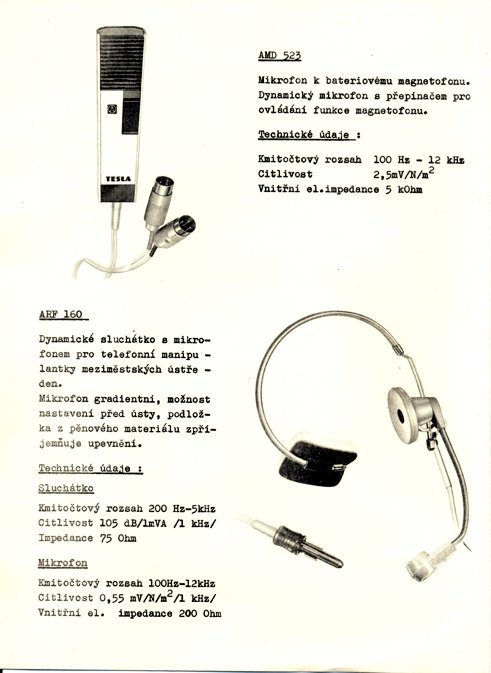

Mikrofon TESLA AMD 523
Výrobce: TESLA Valašské Meziříčí
Kmitočtová charakteristika: 100 - 12 000 Hz
Citlivost: 2,5 mV/N/m2
Vnitřní impedance: 5 kΩ

Mikrofon k bateriovému magnetofonu. Dynamický mikrofon s přepínačem pro ovládání funkce magnetofonu.

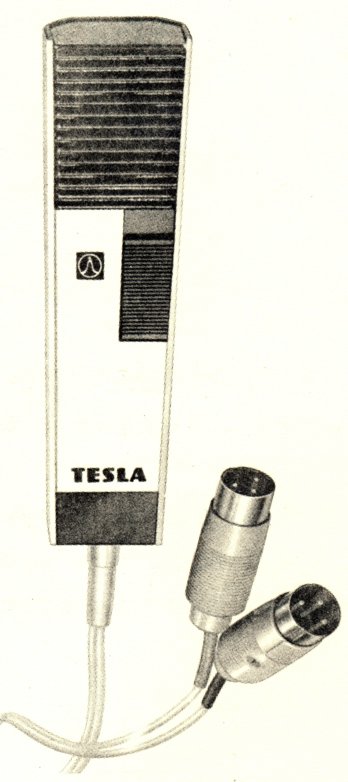

AMD 523

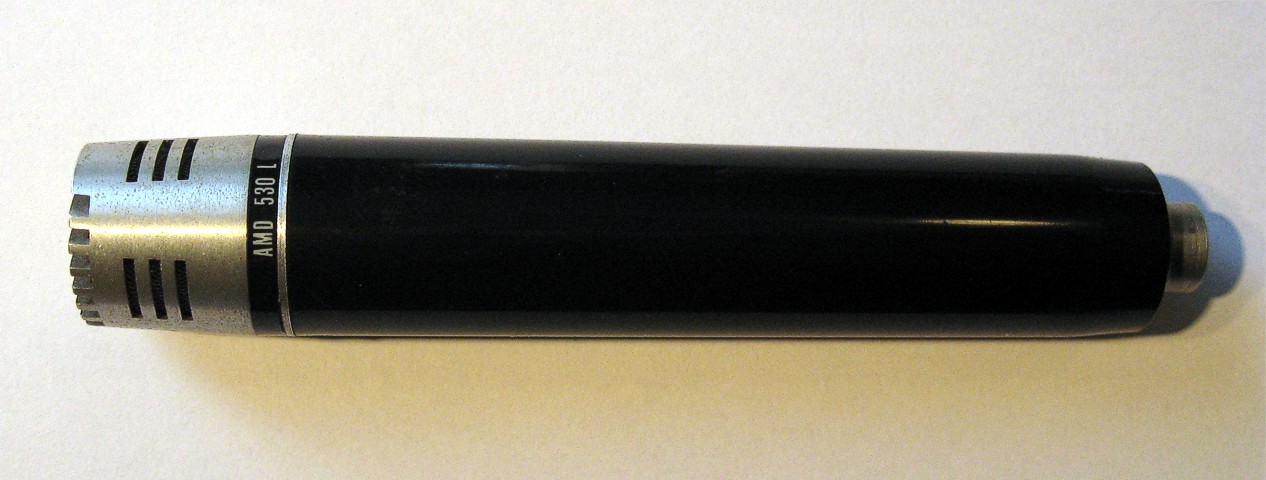

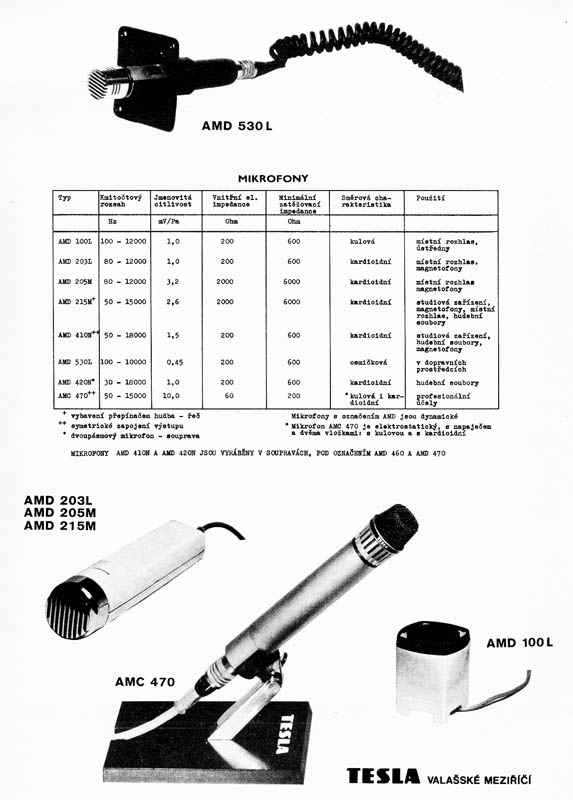

Mikrofon TESLA AMD 530 L
Výrobce: TESLA
Rozměry: ø27 x 157 mm
Váha: 91 g
Kmitočtová charakteristika: 100 - 12 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 1,2 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: plastový

Použití v dopravních prostředcích.

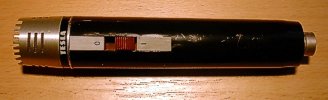

AMD 530 L AMD 530 L AMD 530 L - přední pohled AMD 530 L - konektor

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 531 L
Výrobce: TESLA
Rozměry: ø27 x 157 mm
Váha: 91 g
Kmitočtová charakteristika: 100 - 12 000 Hz
Směrová charakteristika: kardioidní
Citlivost: 1,2 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: plastový

Použití v dopravních prostředcích.

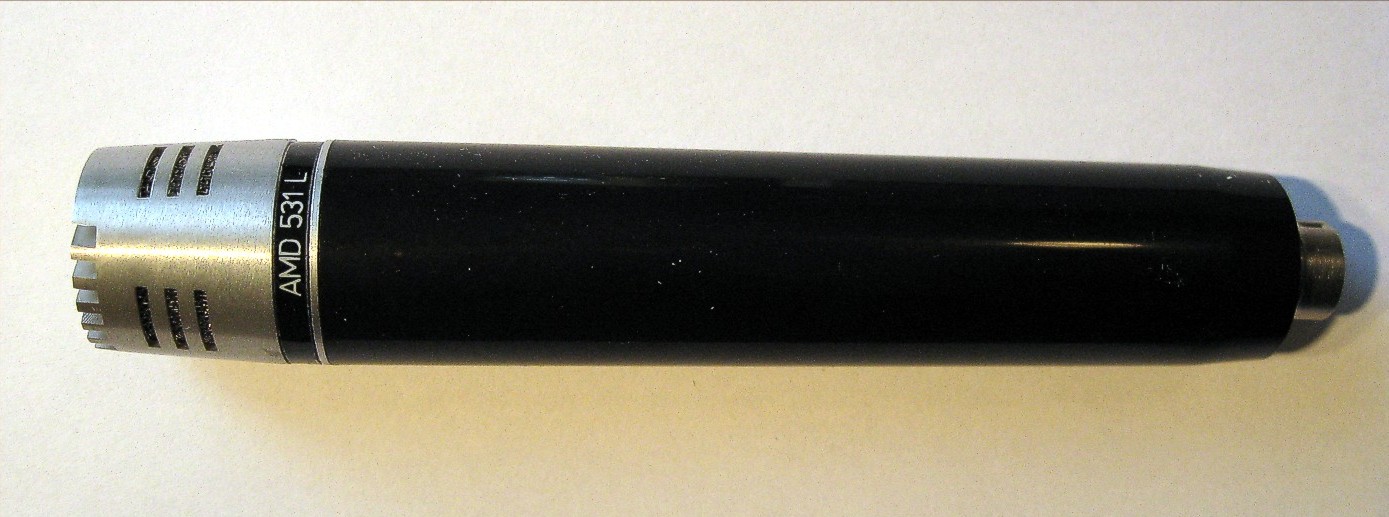

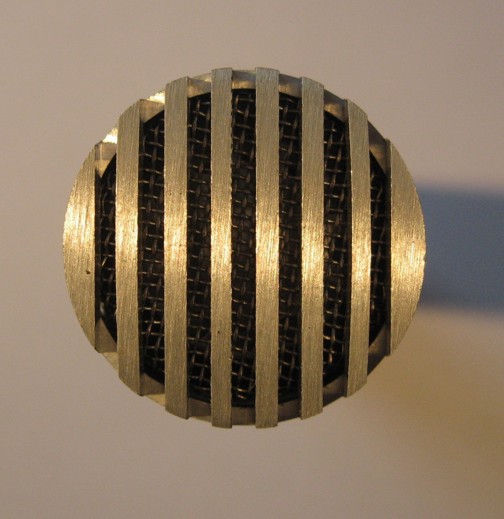

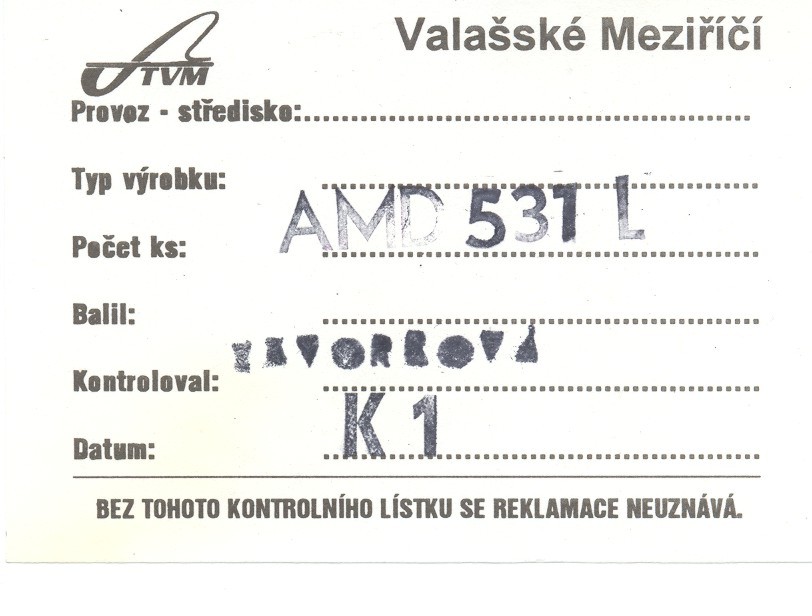

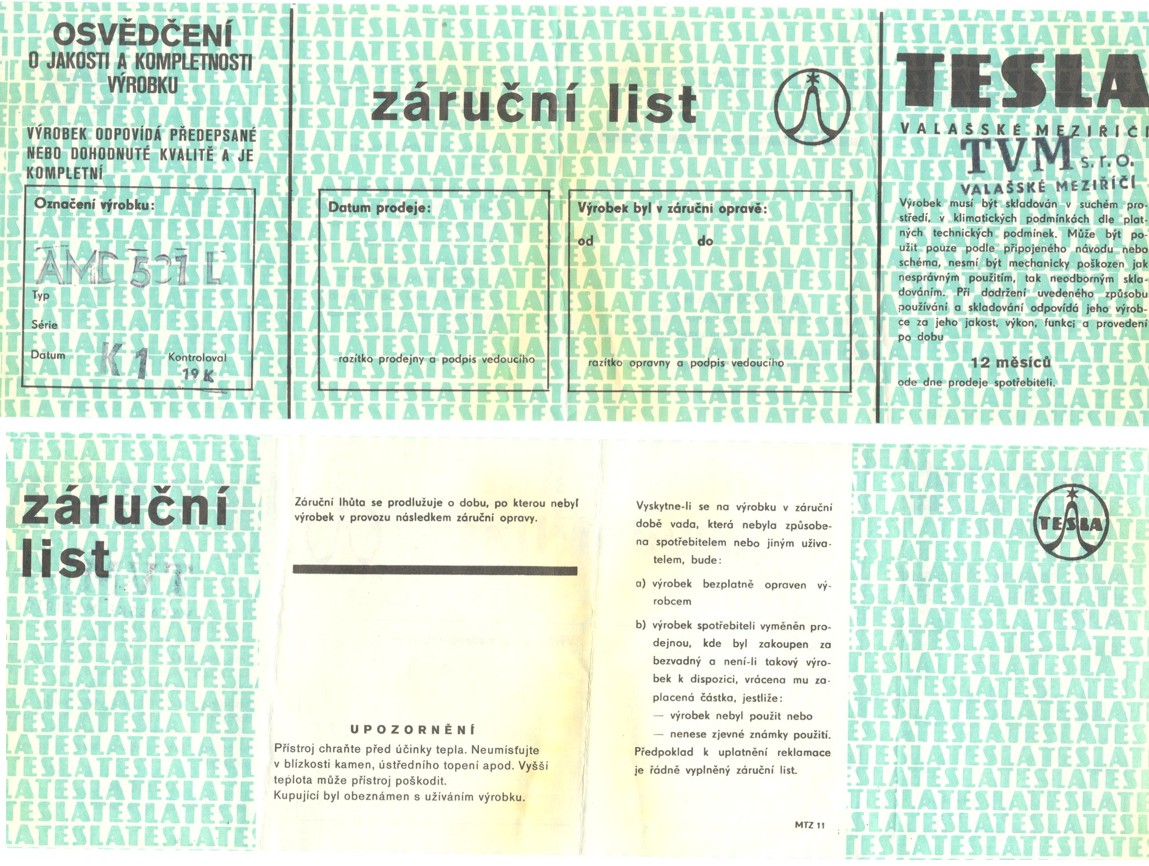

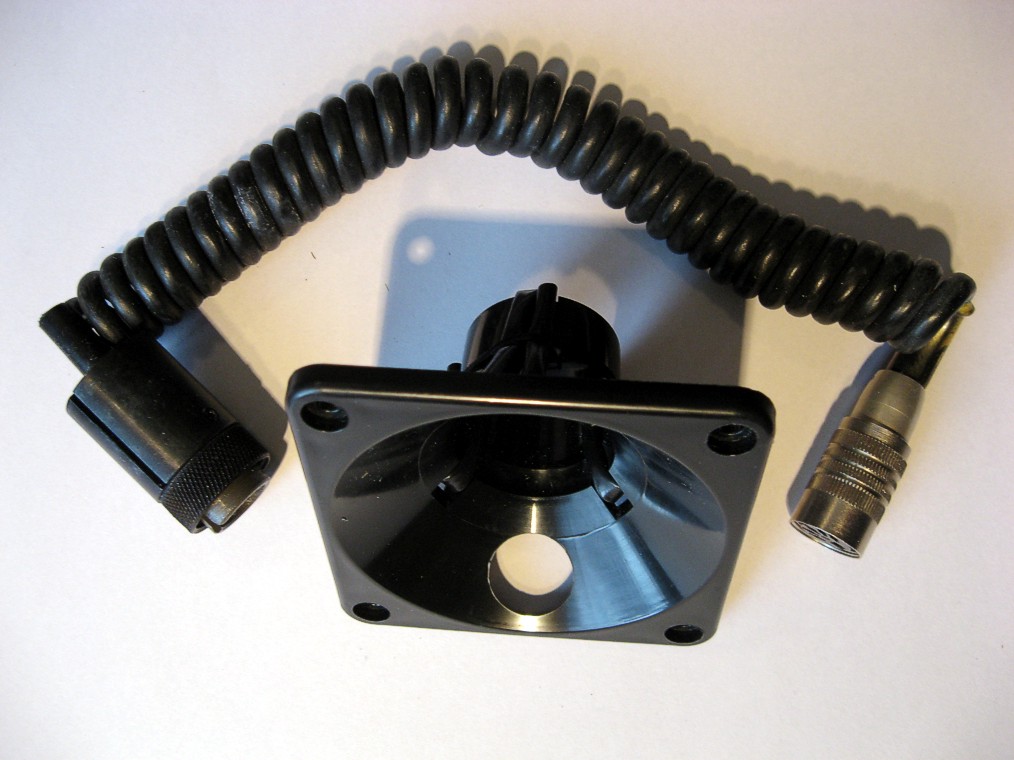

AMD 531 L AMD 531 L AMD 531 L - přední pohled AMD 531 L - příslušenství AMD 531 L - kontrolní lístek AMD 531 L - záruční list AMD 531 L - originální krabička

Vyobrazený vzorek je kompletně funkční.

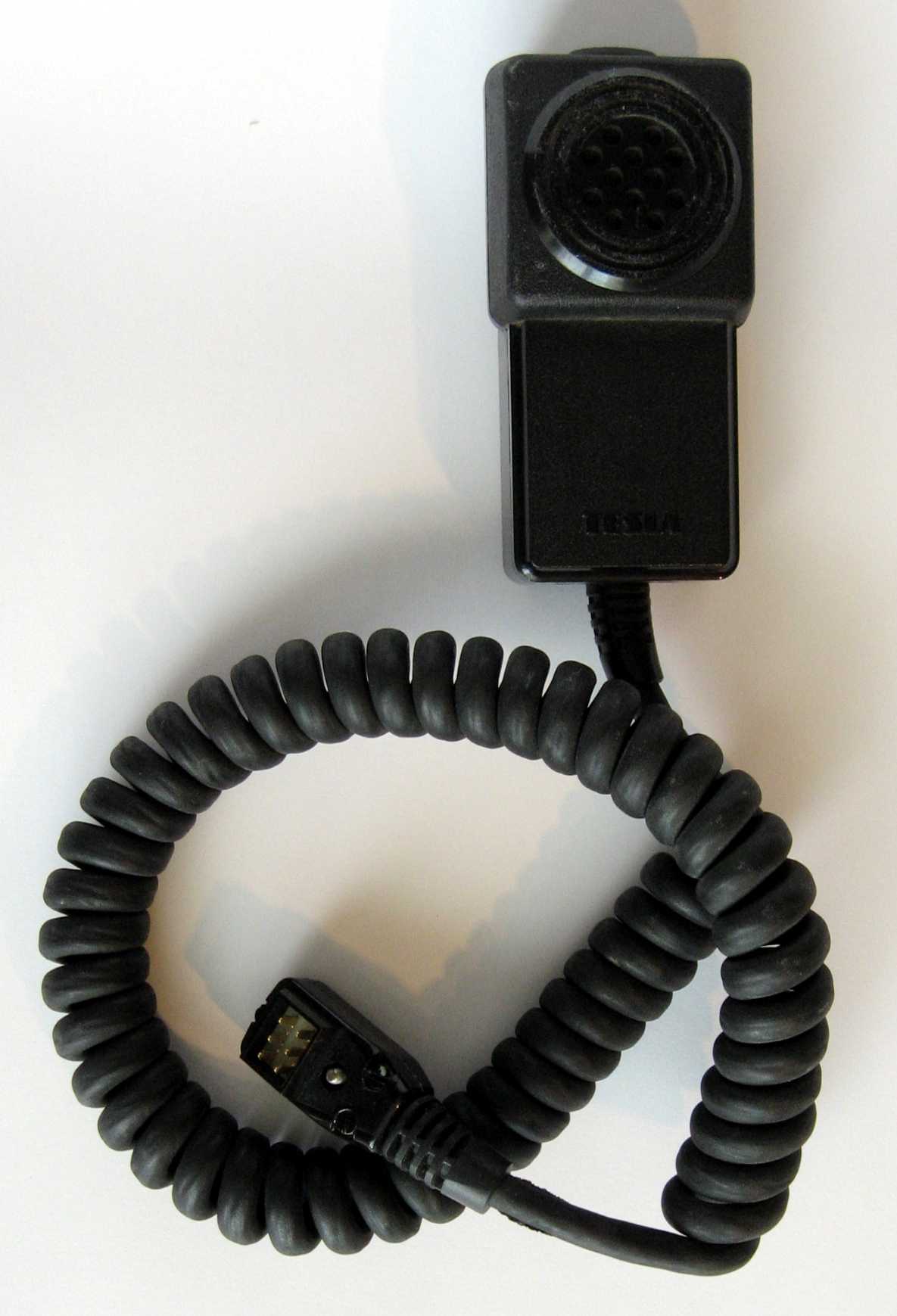

Mikrofon TESLA AMD 540 L
Výrobce: TESLA
Směrová charakteristika: kardioidní
Rozměry: 46 x 96 x 34 mm
Váha: 105 g
Délka kabelu: kroucený max. 1 m
Korpus: plastový

Mikrofon pro radiostanici

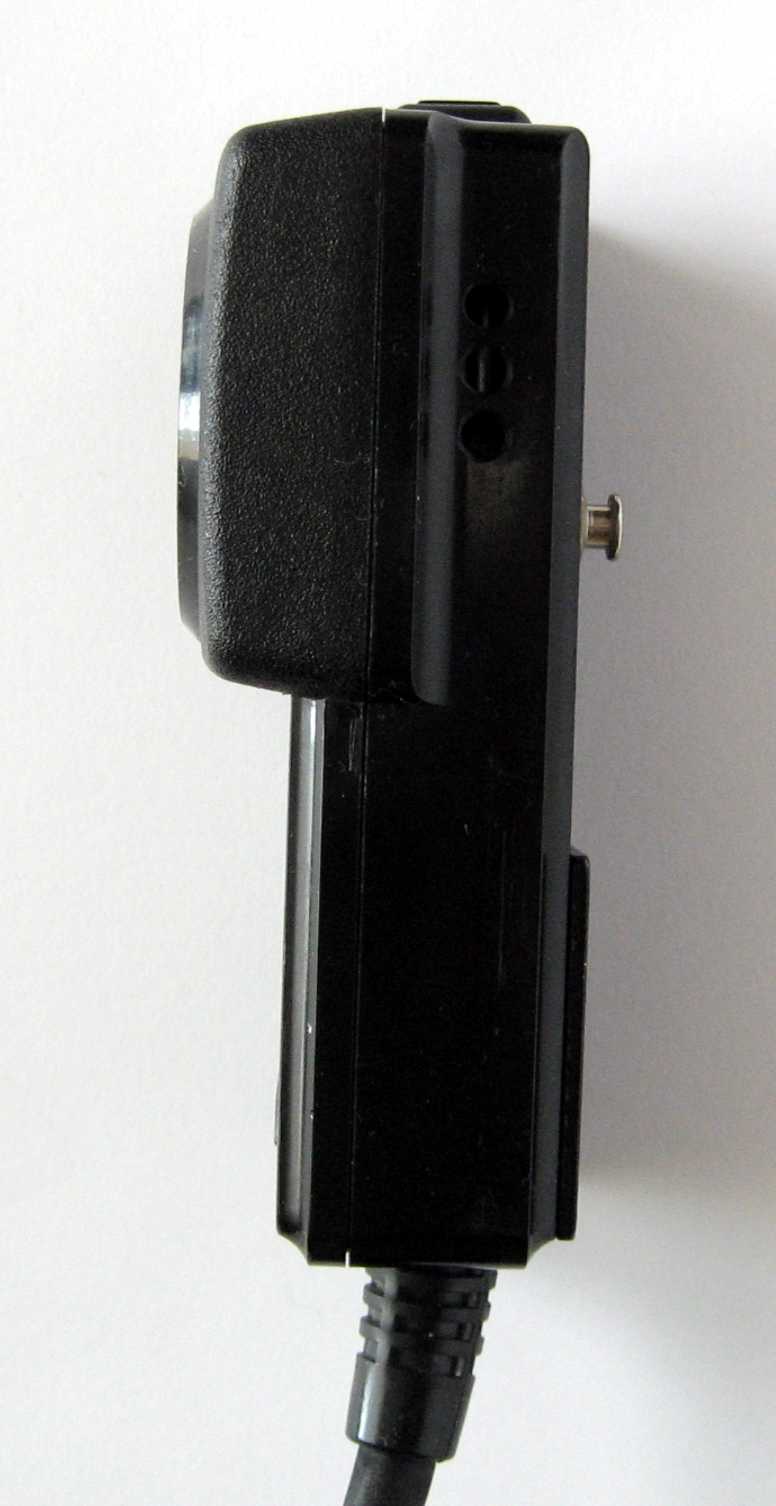

AMD 540 L AMD 540 L AMD 540 L AMD 540 L AMD 540 L

Vyobrazený vzorek je kompletně funkční.

 Ostatní mikrofony TESLA pro radiostanice

Mikrofon TESLA AMD 601
AMD 601
Výrobce: TESLA Valašské Meziříčí
Rozměry: ø46 x 120 mm
Váha: 210 g
Kmitočtová charakteristika: 500 - 10 000 Hz ±7dB
Směrová charakteristika: osmičková
Citlivost: 0,1 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: kovový
Vhodný pro autobusy, hlasatelny. Lze připojit na prodlužovací kabel do 100m.

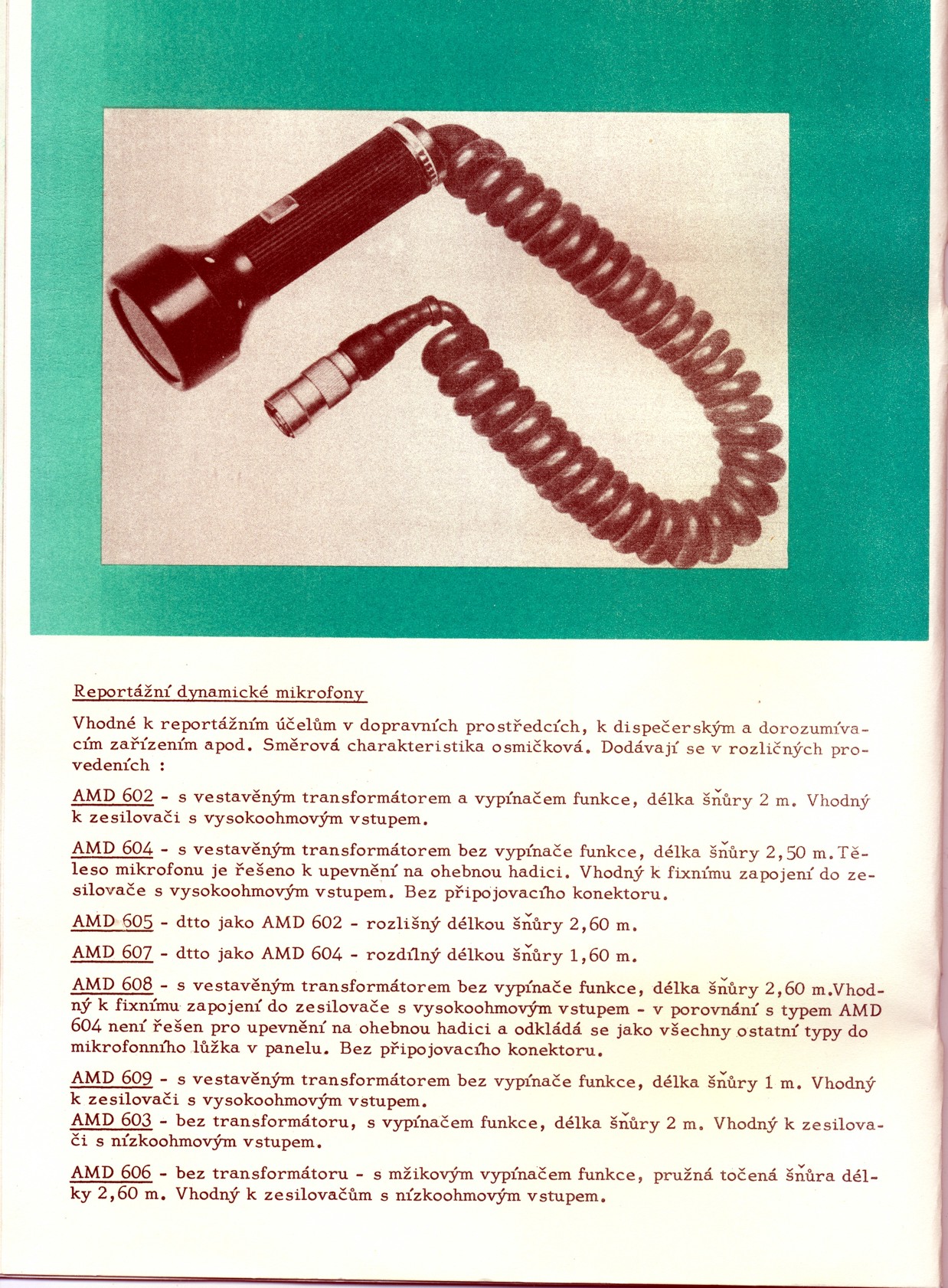

Mikrofon TESLA AMD 602
Výrobce: TESLA Valašské Meziříčí
Rozměry: ø46 x 120 mm
Váha: 190 g
Kmitočtová charakteristika: 500 - 10 000 Hz ±7dB
Směrová charakteristika: osmičková
Citlivost: 2 mV/mikrobar
Výstupní impedance: 100 000 Ω
Korpus: kovový
Vestavěný transformátor a vypínač funkce, délka šňůry 2m. Vhodný k zesilovači s vysokoohmovým vstupem. Vhodný pro autobusy, hlasatelny. Lze připojit na prodlužovací kabel do 100m.

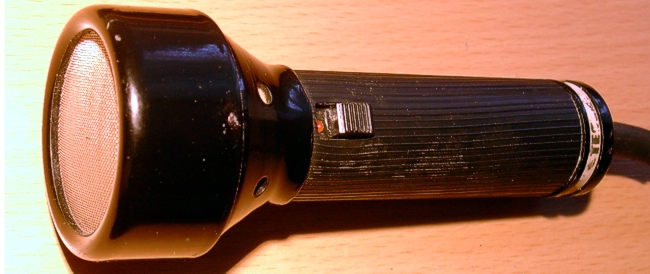

AMD 602 AMD 602 AMD 602

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA AMD 603
Bez transformátoru, s vypínačem funkce, délka šňůry 2m. Vhodný k zesilovači s nízkoohmovým vstupem.

Mikrofon TESLA AMD 604
S vestavěným transformátorem bez vypínače funkce, délka šňůry 2,5m. Těleso mikrofonu je řešeno k upevnění na ohebnou hadici. Vhodný k fixnímu zapojení de zesilovače s vysokoohmovým vstupem. Bez připojovacího konektoru.

Mikrofon TESLA AMD 605
Dtto jako AMD 602 - rozlišný délkou šňůry 2,60m.

Mikrofon TESLA AMD 606
Bez transformátoru, s mžikovým vypínačem funkce, pružná točená šňůra délky 2,60m. Vhodný k zesilovačům s nízkoohmovým vstupem.

Mikrofon TESLA AMD 607
Dtto jako AMD 604 - rozlišný délkou šňůry 1,60m.

Mikrofon TESLA AMD 608
S vestavěným transformátorem bez vypínače funkce, délka šňůry 2,60m. Vhodný k fixnímu zapojení do zesilovače s vysokoohmovým vstupem - v porovnání s typem AMD 604 není řešen pro upevnění na ohebnou hadici a odkládá se jako všechny ostatní typy do mikrofonního lůžka v panelu. Bez připojovacího konektoru.

Mikrofon TESLA AMD 609
S vestavěným transformátorem, bez vypínače funkce, délka šňůry 1m. Vhodný k zesilovači s vysokoohmovým vstupem.

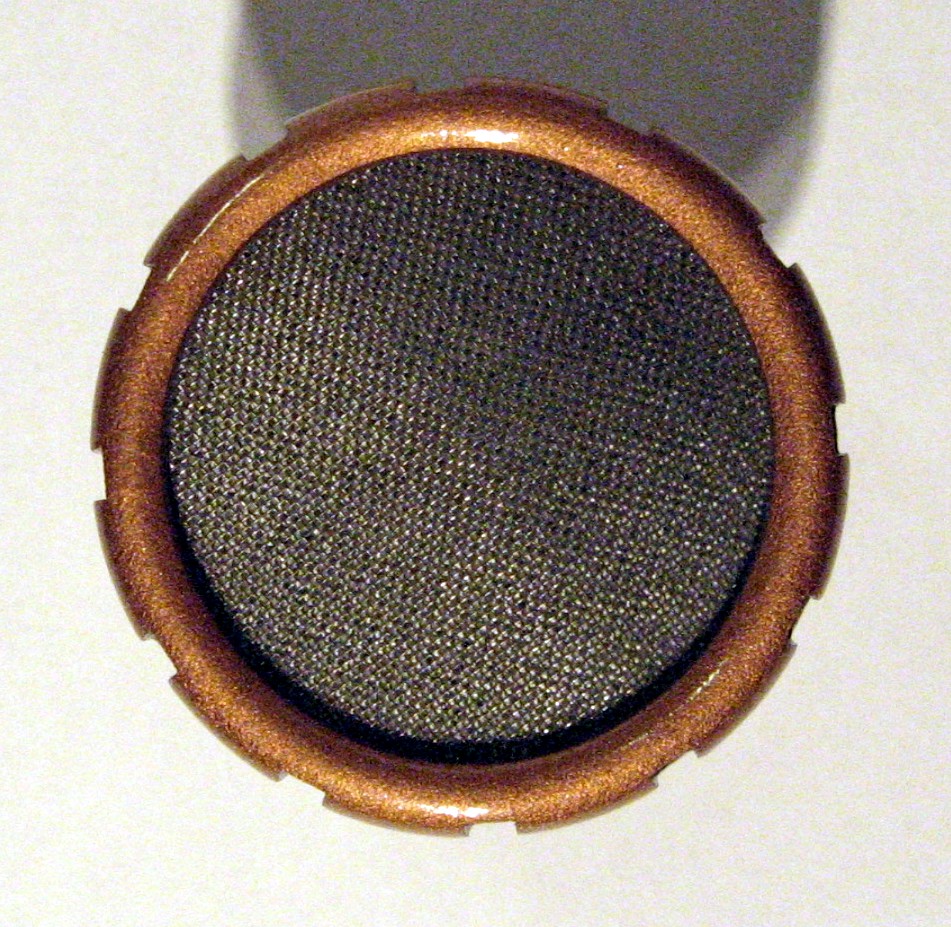

Mikrofon TESLA AMD 621
Výrobce: TESLA
Rozměry: ø46 x 57 mm
Váha: 92 g
Směrová charakteristika: osmičková
Korpus: kovový
Povrchová úprava: měděný metalitický lak

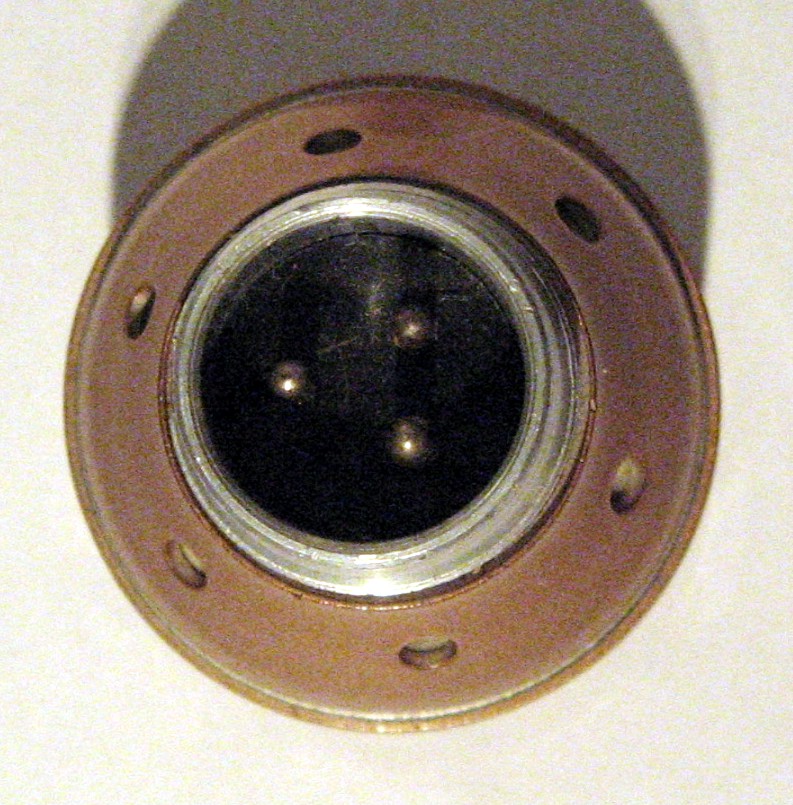

Mikrofon TESLA AMD621 Mikrofon TESLA AMD621 - čelní pohled Mikrofon TESLA AMD621 - připojovací konektor Mikrofon TESLA AMD621 - dynamická mikroffonní vložka

Mikrofon TESLA AMD 622
Výrobce: TESLA Valašské Meziříčí
Rozměry: ø46 x 120 mm
Váha: 200 g
Směrová charakteristika: kardioidní
Korpus: kovový
S vypínačem funkce, pružná točená šňůra délky 2,60m.

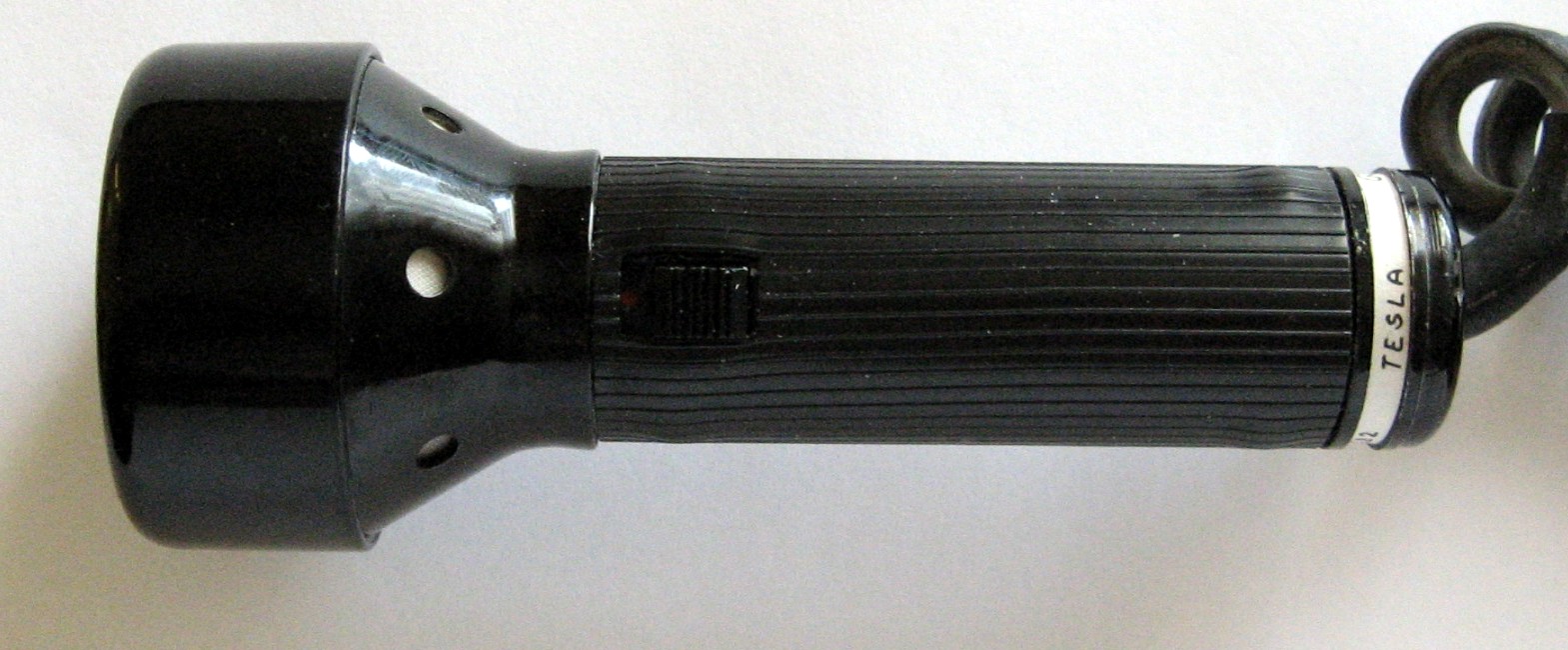

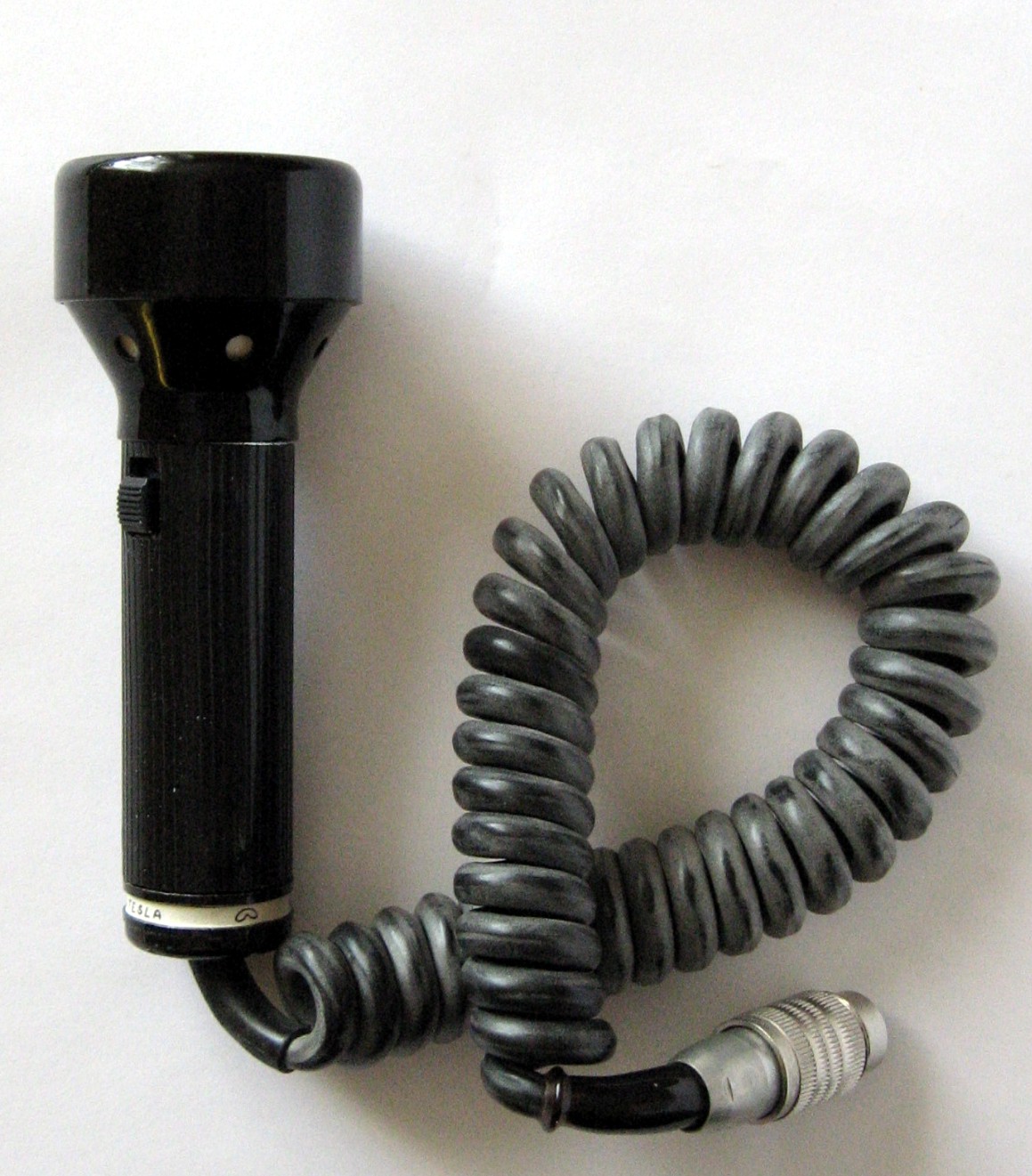

AMD 622 AMD 622 AMD 622 AMD 622

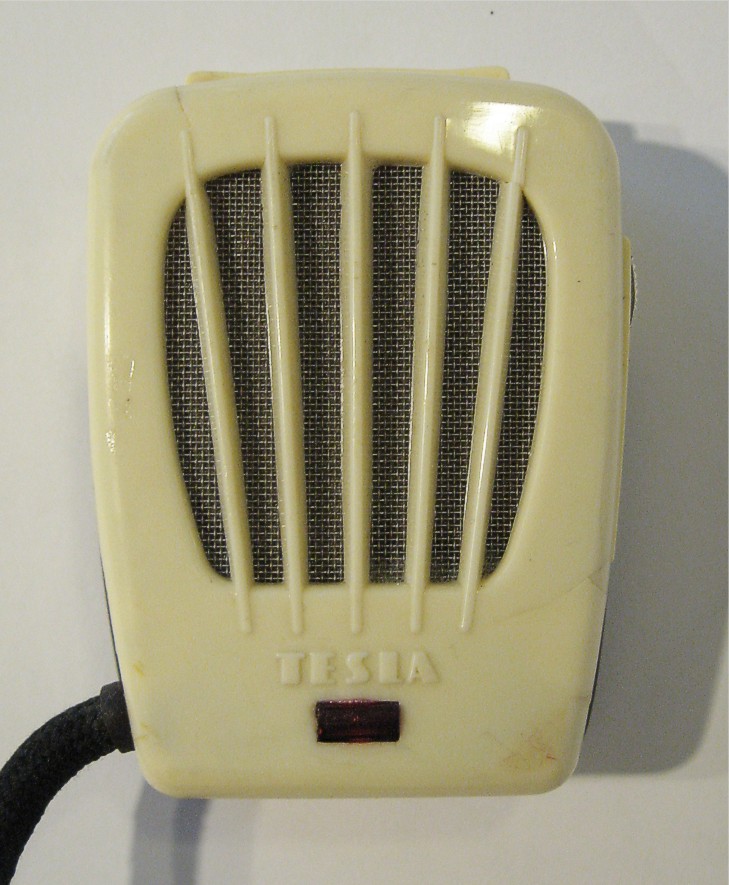

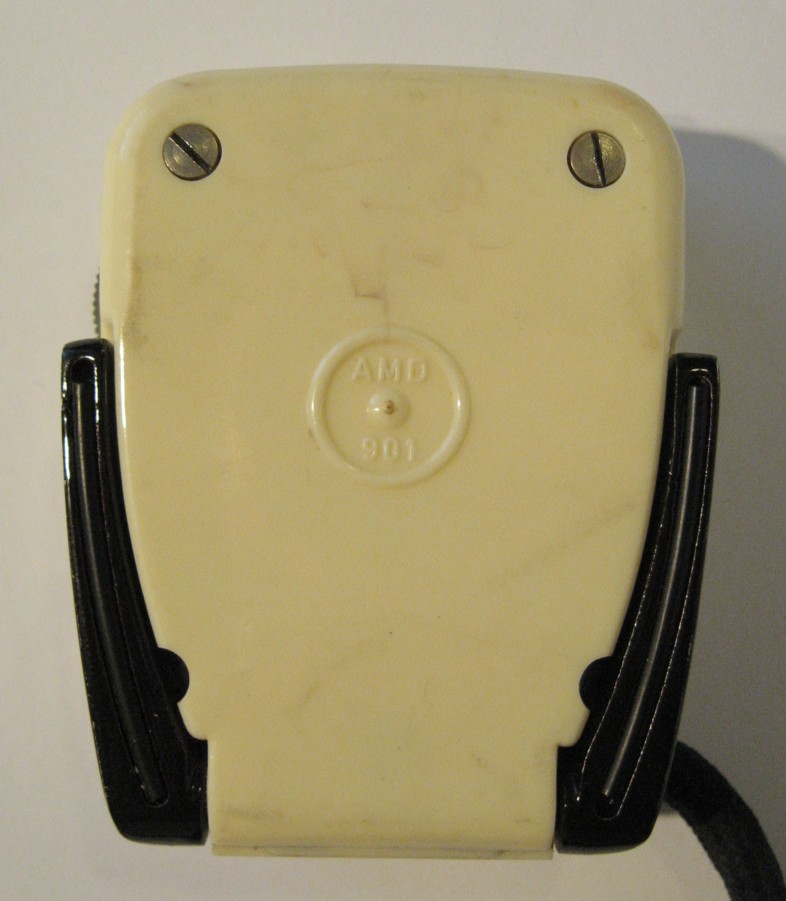

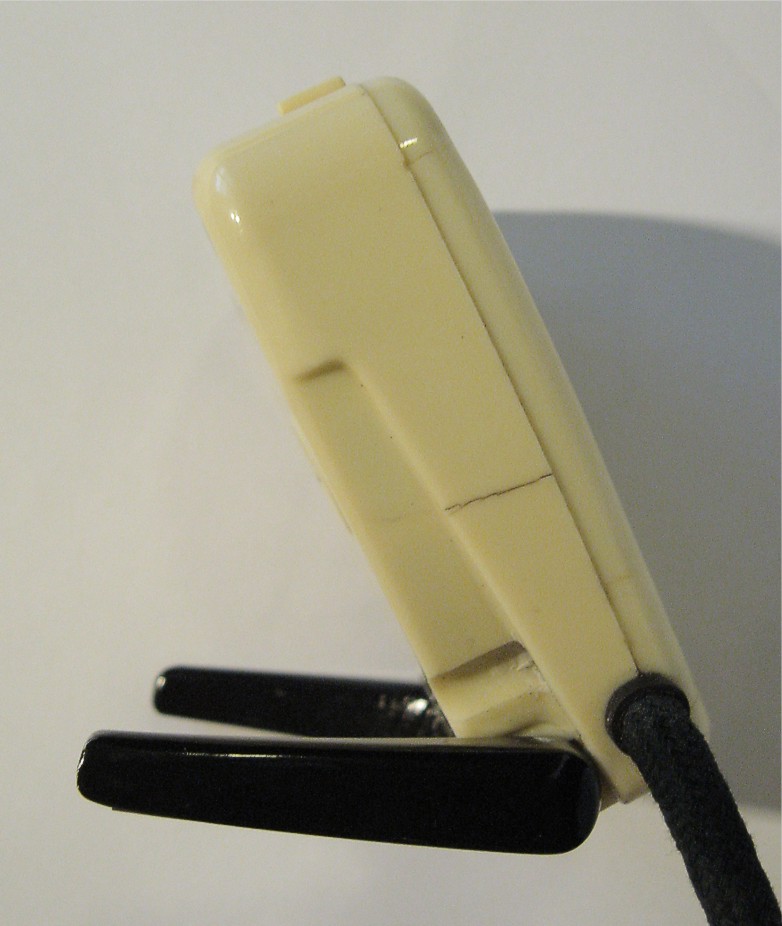

Mikrofon TESLA AMD 901
Výrobce: TESLA
Rozměry: 58 x 76 x 26 mm
Váha: 105 g
Korpus: plastový
Délka kabelu: 1,8m (opředený bavlnou)

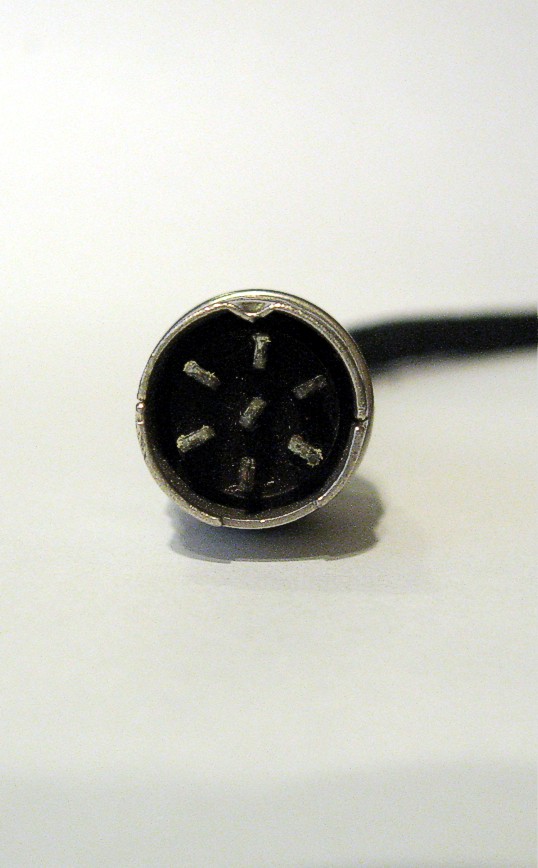

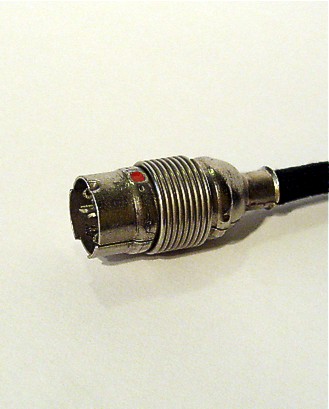

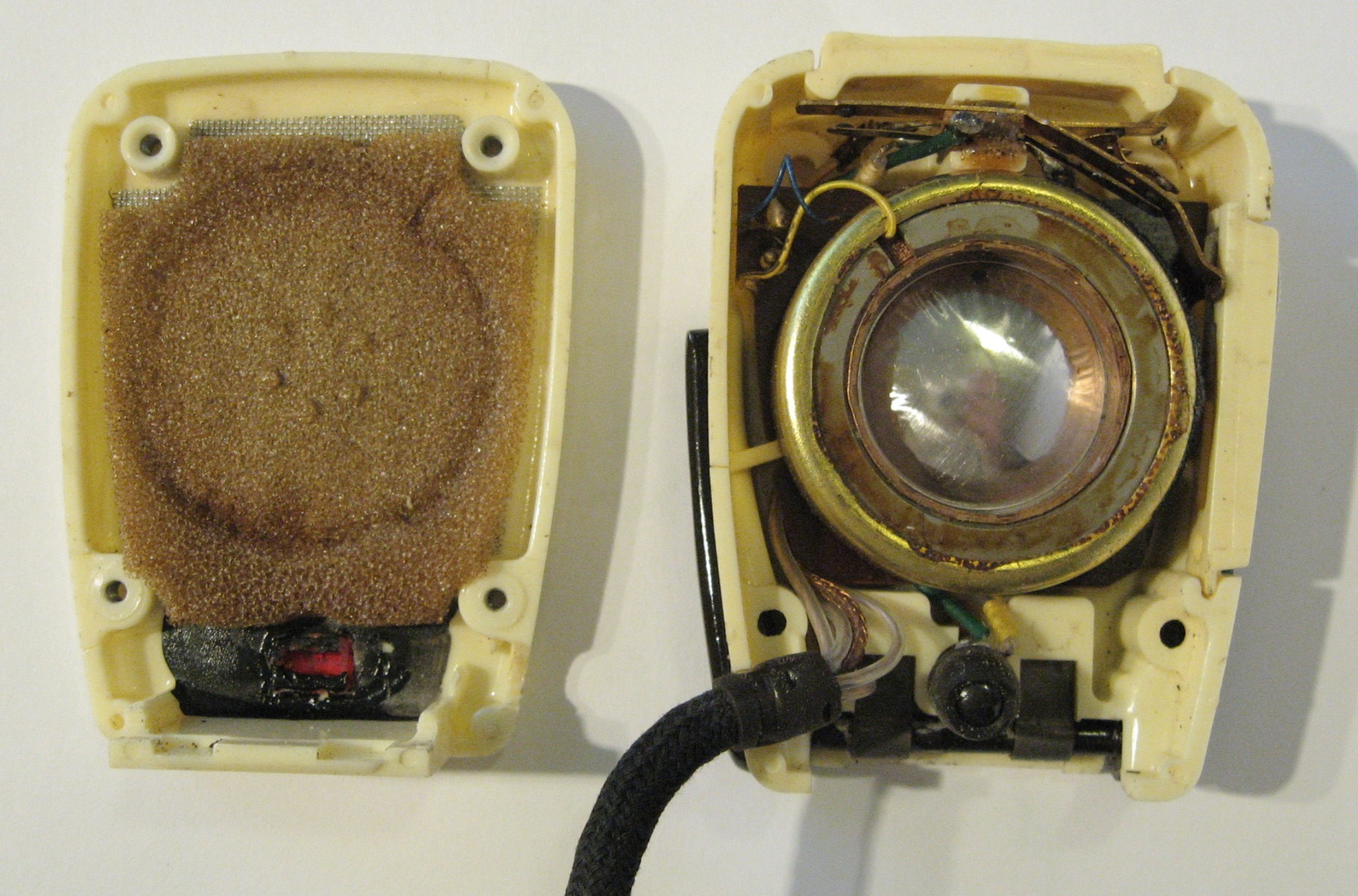

AMD 901 AMD 901 - přední pohled AMD 901 - boční pohled AMD 901 - zadní pohled AMD 901 - rozebraný AMD 901 - připojovací konektor AMD 901 - připojovací konektor

AMD 902
Výrobce: TESLA Valašské Meziříčí
Rozměry: 49 x 57 x 29 mm
Váha: 96 g
Kmitočtová charakteristika: 200 - 8 000 Hz ±7dB
Směrová charakteristika: kulová
Citlivost: 0,15 mV/mikrobar
Výstupní impedance: 200 Ω
Korpus: plastový

Dynamický mikrofon má kryt odélníkového tvaru z plastické hmoty pastelové barvy. Uvnitř je vestavěna mikrofonní vložka, chráněná zepředu perforovaným krytem. Přívodní šňůra délky cca 2 m je ukončena miniaturní zástrčkou. Vhodný pro snímání hudby, zpěvu a mluveného slova. Používá se jako příslušenství k magnetofonu TESLA START a může být užit i k jiným typům magnetofonů, popřípadě zesilovačů s potřebnou citlivostí. K mikrofonu se neužívá mikrofonní stojan, poněvadž je řešen k postavení na stůl. Příslušenství k magnetofonu Start.

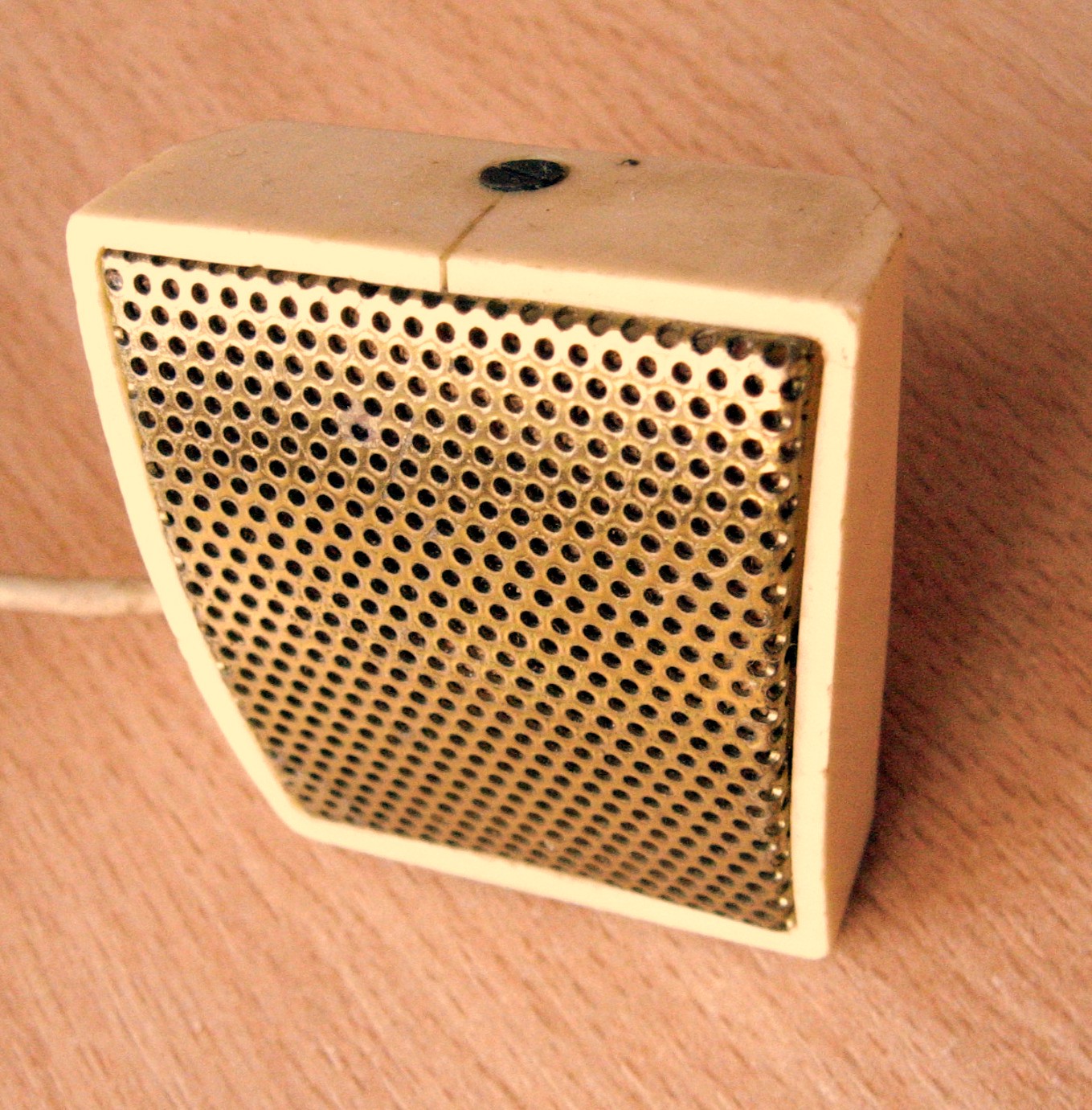

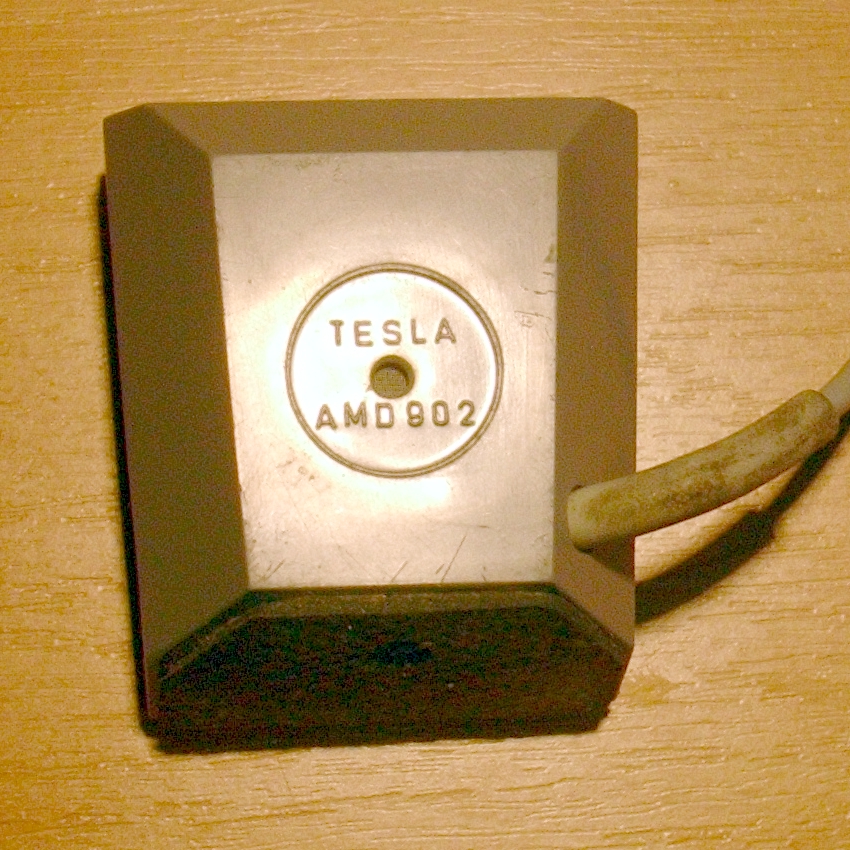

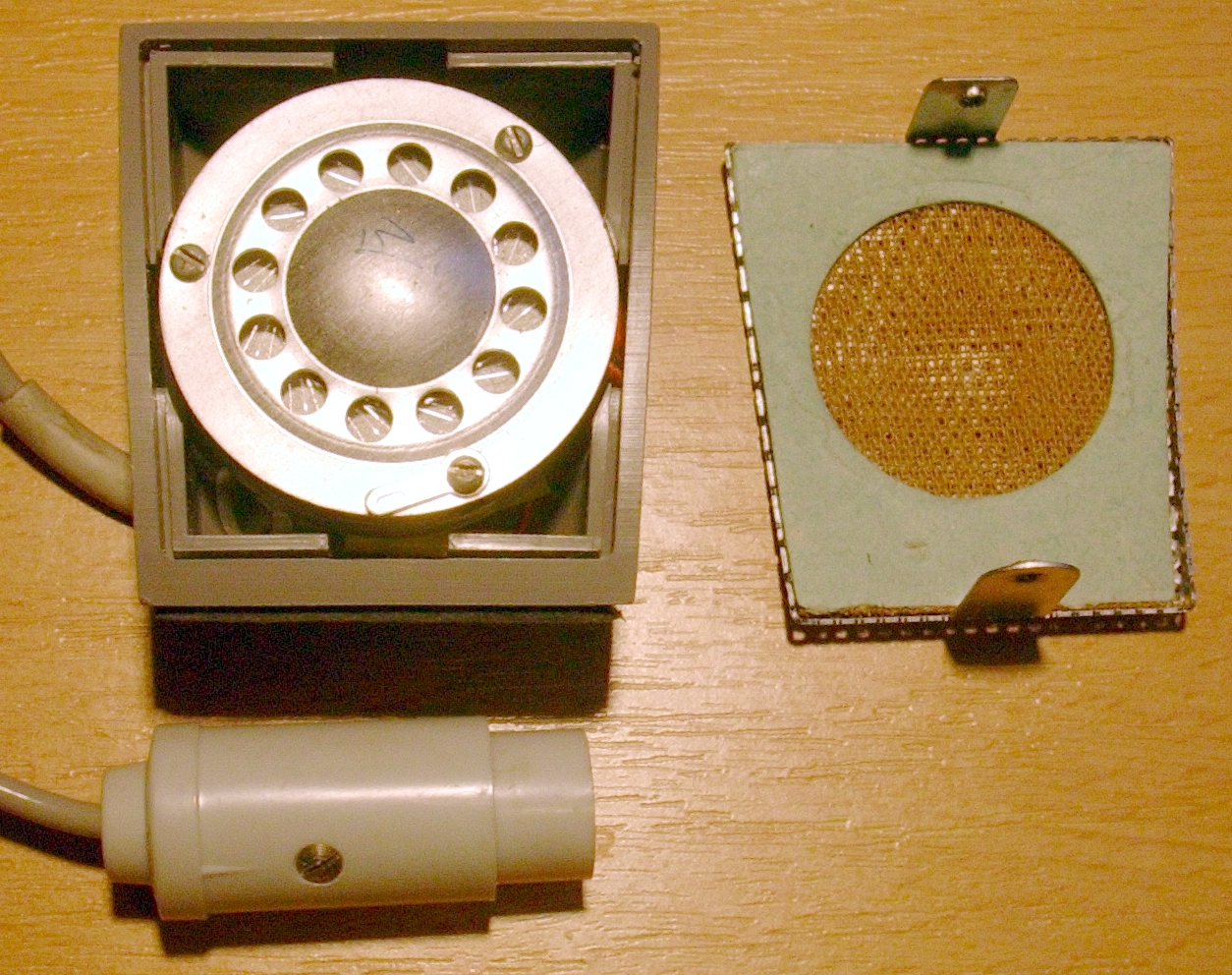

AMD 902 AMD 902 back AMD 902 sestava AMD 902 jiná barevná varianta

Vyobrazený vzorek je kompletně funkční.

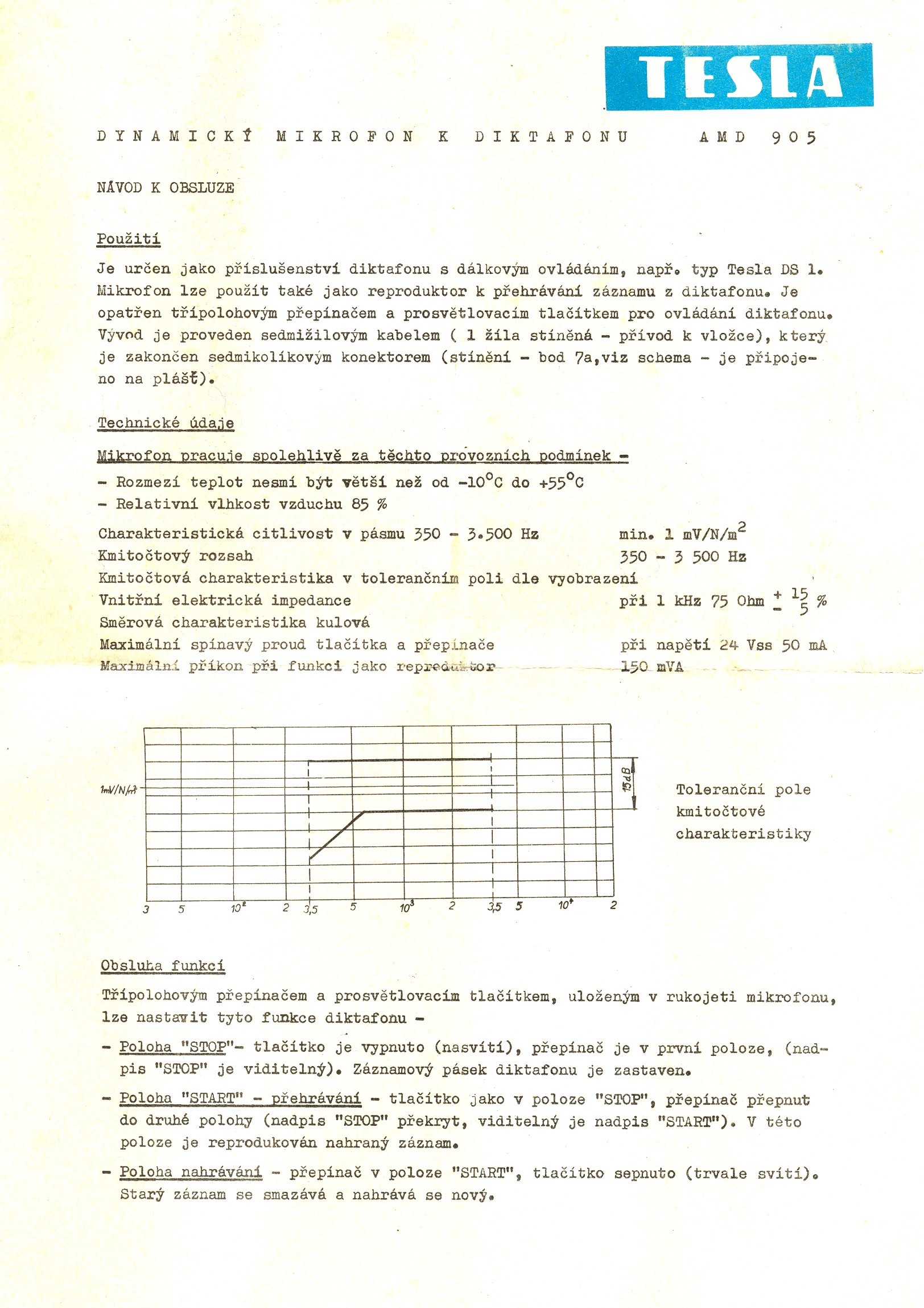

Mikrofon TESLA AMD 905
Výrobce: TESLA Valašské Meziříčí
Rozměry: 160 x 48 x 35 mm
Váha: 110 g
Kmitočtová charakteristika: 350 - 3 500 Hz ±7dB
Směrová charakteristika: kulová
Citlivost: 0,15 mV/mikrobar
Výstupní impedance: 75 Ω
Korpus: plastový
Příslušenství diktafonu s dálkovým ovládáním např. TESLA DS1. Jako mikrofonní vložka je použit malý reproduktorek ARZ 098.

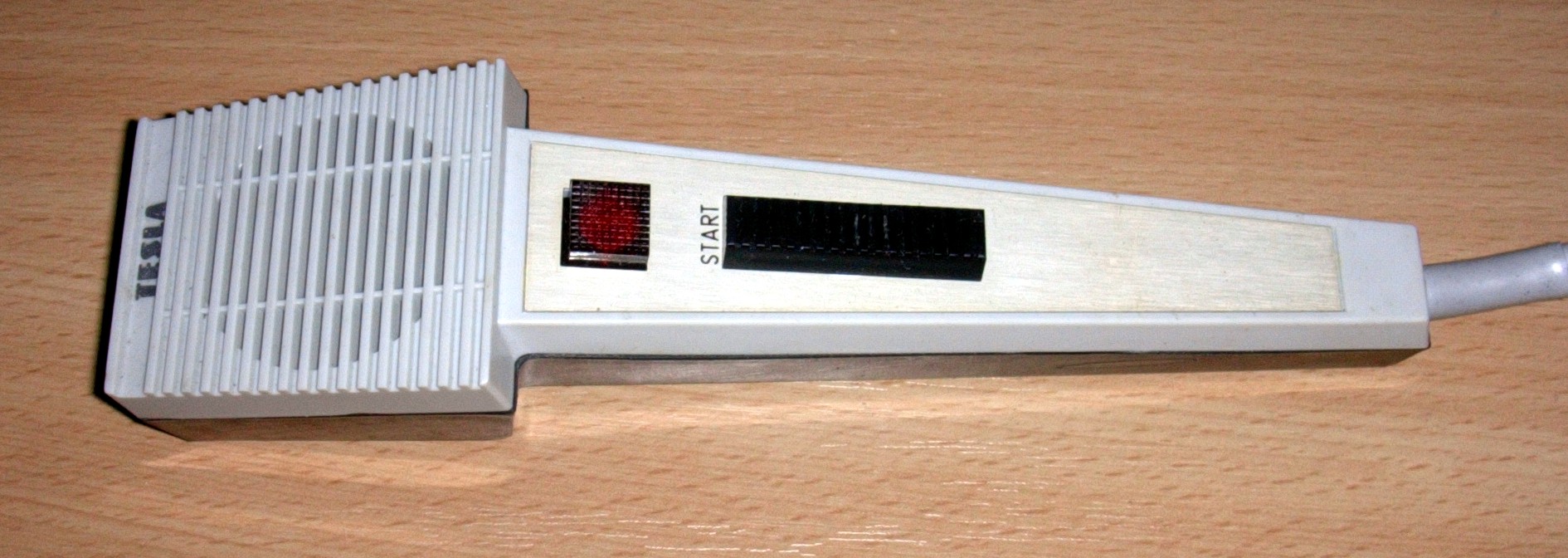

AMD 905 AMD 905 AMD 905 AMD 905 Leták TESLA

Vyobrazený vzorek je kompletně funkční.

Mikrofon TESLA dynamický
Výrobce: TESLA Valašské Meziříčí
Rozměry: 48 x 28 x 20 mm
Váha: 27 g
Směrová charakteristika: kardioidní
Korpus: plastový
Dorozumívací mikrofon používaný např v mixážních stolech TESLA nebo ve sluchátkách s mikrofonem TESLA (ARF 272)

Mikrofon dynamický Mikrofon dynamický Mikrofon dynamický Mikrofonní vložka MMD 510 Mikrofonní vložka MMD 510

Vyobrazený vzorek je kompletně funkční.

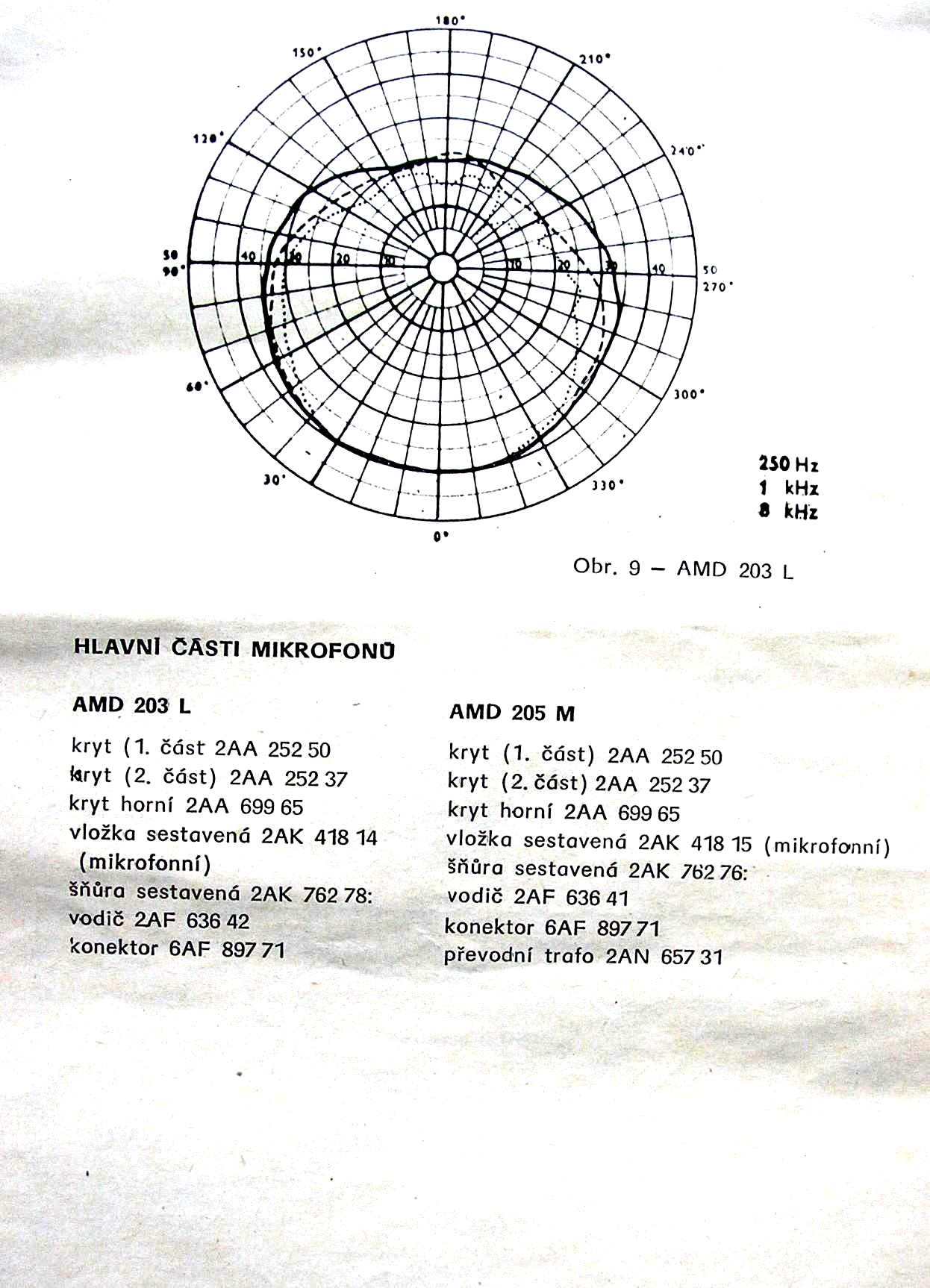

Dobový katalog:
Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA  Leták TESLA

Dobový katalog:
Leták TESLA      Leták TESLA      Leták TESLA      Leták TESLA

nahoru
   Navštivte obchod s MIKROFONY
